Сівалка точного висіву “водолій”

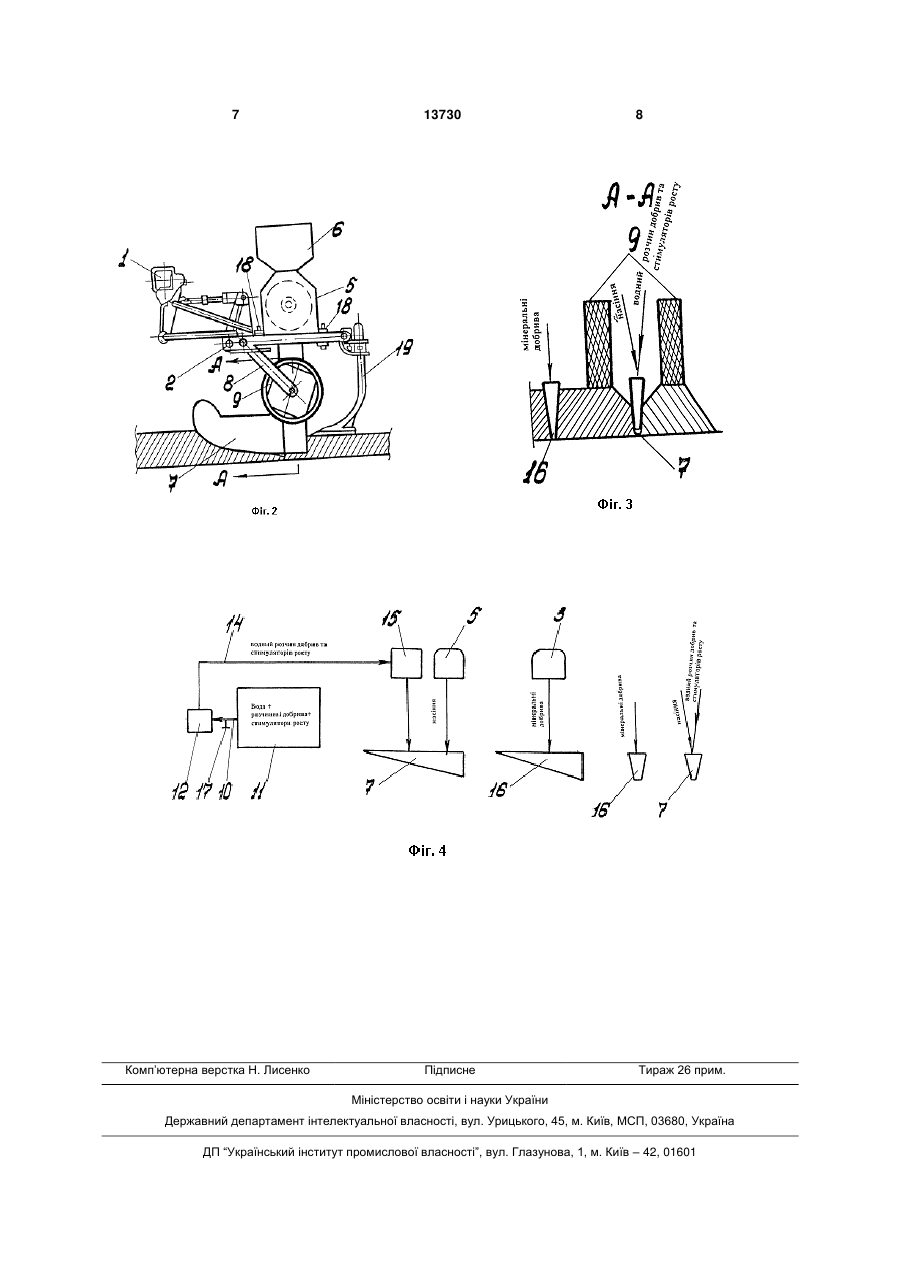

1. Сівалка точного висіву, що містить змонтовані на пересувній рамі посівні секції, кожна з яких складається з висівного апарата з бункером для насіння, сполученим з основним сошником, і регулятора глибини закладення насіння, і туковисівні апарати з бункерами для добрив, яка відрізняється тим, що перед посівними секціями на окремому шасі встановлена ємність для води, розчинних добрив і стимуляторів росту з насосом 3 13730 4 сошника і регулятора глибини закладення насінь, і 1см , укладання насінь на ущільнене ложе борозтуковисівні апарати з бункерами для добрив. ни з одночасним внесенням водяного розчину, [А.И.Гулейчин. Новые машины для возделывания використання води як ущільнювача ґрунту і внеи уборки кукурузы. М., "Россельхозиздат", 1983г., сення мінеральних добрив на відстані 7-15см від с.5-29]. основного рядка на необхідну глибину. Однак відомі аналоги і прототип мають настуНижче корисна модель пояснюється на прикпні недоліки: складна конструкція вузлів і агрегатів, ладі її виконання з посиланням на прикладені кренерівномірна глибина закладення насінь, відсутслення, на яких зображено: ність забезпечення підготовки насінь до посіву, - на Фіг.1 - сівалка (загальний вид), залежність термінів посіву насінь від наявності - на Фіг.2 - посівна секція, вологи в ґрунті. - на Фіг.3 - розріз по А- А згідно Фіг.2, В основу корисної моделі поставлена задача - на Фіг.4 - комунікаційна схема подачі води, створення сівалки простої за конструкцією, що насінь і добрив. забезпечує підготовку насінь до посіву й ущільПропонована сівалка точного висіву «ВОДОнення ґрунту після посіву шляхом поєднання фунЛІЙ» містить змонтовані на пересувній рамі 1 вісім кцій підготовки насінь і ущільнення ґрунту у вузлах посівних секцій 2 і чотири туковисівних апарати 3 з сівалки за рахунок подачі в рядок водяного розчибункерами 4 для мінеральних добрив. Кожна посіну добрив і стимуляторів росту разом з насіннями. вна секція 2 містить висівний апарат 5 з бункером Поставлена задача вирішується тим, що в сі6 для насінь, сполучений з основним сошником 7. валці точного висіву, що містить змонтовані на Регулятор глибини закладення насінь 8 змонпересувній рамі посівні секції, кожна з яких склатований на опорних колесах 9 кожної посівної секдається з висівного апарату з бункером для нації 2. сінь, сполученим з основним сошником, і регуляПеред посівними секціями 2 на окремому шасі тора глибини закладення насінь, і туковисівні 10 встановлена ємність для води, розчинних добапарати з бункерами для добрив, відповідно до рив і стимуляторів росту 11 з насосомкорисної моделі, перед посівними секціями на дозатором 12. окремому шасі встановлена ємність для води, роВсмоктувальний трубопровід 13 насосазчинних добрив і стимуляторів росту з насосомдозатора 12 з'єднаний з ємністю для води, роздозатором, всмоктувальний трубопровід якого чинних добрив і стимуляторів росту 11, а нагнітаз'єднаний з ємністю, а нагнітальний - с основним льний трубопровід 14 - через розподільник водясошником, а кожен туковисівний апарат з'єднаний ного розчину добрив і стимуляторів росту 15 з з додатковим сошником, причому регулятор глиосновним сошником 7. бини закладення насінь змонтований на опорних Кожен туковисівний апарат 3 з'єднаний з додаколесах кожної посівної секції. тковим сошником 16. При цьому на всмоктувальному трубопроводі На всмоктувальному трубопроводі 13 встанонасоса-дозатора встановлений видатковий венвлений витратний вентиль 17, а на нагнітальному тиль, а на нагнітальному - розподільник водяного 14 - згаданий розподільник водяного розчину доброзчину добрив і стимуляторів росту. рив і стимуляторів росту 15. Причому кожен висівний апарат насінь і розВисівний апарат 5 за допомогою кріплень 18 подільник водяного розчину добрив і стимуляторів швидкоз’ємно змонтований на посівній секції 2 і росту з'єднані паралельними трубопроводами з виконаний не несучим на собі додаткові конструкосновним сошником. тивні елементи. Крім того висівний апарат насінь швидкоз'ємно Кожна посівна секція обладнана також окучнизмонтований на посівній секції і виконаний не неком 19, що формує глибину закладення насінь при сучим на собі додаткові конструктивні елементи. посіві на глибину більш 10см. На відстані 7-15см Експериментальне доведено, що нова сукупвід основного сошника 7 установлений додатковий ність обмежувальних і відмітних ознак сівалки, що сошник 16 так, що під час роботи сівалки вони заявляється, є причиною, а первинний технічний утворюють паралельні борозни. результат, що досягається, - сполучення функцій Пропонована сівалка «ВОДОЛІЙ» працює тапідготовки насінь і ущільнення ґрунту у вузлах сіким чином. валки є його наслідком. Розглянемо її роботу на прикладі посіву соняУ свою чергу, таке сполучення функцій є пришника. чиною, а вторинний технічний результат, що досяЗаправляють насіння соняшника у бункер 6 гається, - спрощення конструкції сівалки, що зависівного апарату 5, а мінеральні добрива - у бунбезпечує підготовку насінь до посіву й ущільнення кер 4 туковисівного апарату 3. Розчинні добрива і ґрунту після посіву, його наслідком. стимулятори росту поміщають у ємність для води, Дія сівалки, що заявляється, заснована на розчинних добрив і стимуляторів росту 11, де вони принципі вакуумного підсмоктування насінь на розчиняються, утворюючи водяний розчин добрив отворах висівного диска висівного апарату і відпаі стимуляторів росту. За допомогою регулятора діння насінь від отворів при перекритті останніх, а глибини закладення насінь 8 встановлюють оснотакож на принципі функціонального використання вні сошники 7 на необхідну глибину посіву, наприможливостей (властивостей) води для підготовки клад, 6-7см. насінь й ущільнення ґрунту. Пускають у хід висівний апарат 9, відкривають Це забезпечує появу дружних масових сходів витратний вентиль 17 на всмоктувальному трубона 5-6 день після посіву: точність висіву насінь, проводі 13 і вмикають насос-дозатор 12. Останній відхилення від заданої глибини закладення насінь подає водяний розчин добрив і стимуляторів росту 5 13730 6 з ємності 11 по нагнітальному трубопроводу 14 до 5. Слід основного сошника дозволяє загортурозподільника водяного розчину 15, звідки водявати насіння так, що осьовий рядок ряду залишаний розчин добрив і стимуляторів росту надходить ється пухким. в основний сошник 7, де утворює спільний потік 6. Стійка норма висіву насінь дозволяє плануводяного розчину з насіннями соняшника, що надвати норму висіву не у фізичній вазі, а в кількості ходять з висівного апарату 9. Спільний потік водянасінь, необхідній для посіву даної культури, заоного розчину добрив і стимуляторів росту з насінщаджуючи при цьому від одного і більш кілограмів нями соняшника потрапляє в борозну основного насінь. рядка. При цьому насіння обволікаються водою, 7. Пристрій сівалки дозволяє проводити однозавдяки чому енергія насінь витрачається не на часно з посівом культивацію рядка і знімати окучподолання опору ґрунту, як в аналогах і прототипі, ником зайвий шар ґрунту при посіві на глибину а на їхній ріст і швидкий розвиток. З огляду також і понад 10см. на те, що роль ущільнювача ґрунту виконує та ж Проведений комплекс робіт дозволяє одержавода, відпадає необхідність застосування коткуюти наступні результати: чи коліс, як у прототипі. 1. Дружні, масові сходи на четвертий - шостий Завдяки цьому на 5-6 день на полях з'являдень при посіві на глибину 5-6см і на дев'ятийються дружні і масові сходи. десятий день при посіві на глибину до 10см. Мінеральні добрива з туковисівного апарату 3 2. Сходи, що швидко розвиваються, та могутня подають у додатковий сошник 16, а з нього - у бооблиствленість стебла, успішно придушують бурозну додаткового рядка. р'янисту рослинність. Пропонована сівалка має наступні переваги: 3. Скорочуються витрати на міжрядну обробку. 1. Відхилення від заданої глибини закладення 4. Могутня коренева система, що утворилася, дозволяє витримати будь-які перепади темперанасінь не перевищує 1див. тур, при цьому підвищується стійкість до різних 2. Точність висіву насінь досягається за рахузахворювань. нок застосування нового висівного апарату і до5. Раннє цвітіння соняшника на 6-12 днів дає зволяє здійснити розміщення необхідної кількості можливість масової роботи бджоли, краще форрослин, що рекомендується виробником. мування кошика і поліпшення якості. 3. Сошники укладають насіння на ущільнене 6. Одержання врожаю на 10-15 днів раніш ложе борозни з одночасним внесенням водяного встановлених термінів дає можливість провести розчину з необхідними компонентами (препаратазбирання більш ефективно, при цьому врожайність ми гумисол, гумипас, лино-сол, гумат натрію та ін.) підвищується на 30% і більше, поліпшується якість Розчин добрив і стимуляторів росту рівномірно і маслянистість насінь. розподіляється в порах коренеутворюючого шару 7. Одержання раннього врожаю дає можлиґрунту, що забезпечує ефективне надходження вість реалізації першої продукції за сформованими діючих речовин до кореневої системи. підвищеними цінами, а також скорочує простої 4. Внесення мінеральних добрив здійснюється переробних виробництв і підвищує ефективність одночасно з посівом на відстані7 - 15 см від рядка використання збиральної техніки. на необхідну глибину. 7 Комп’ютерна верстка Н. Лисенко 13730 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
