Спосіб будівництва будівель і споруд над старими гірничими виробками

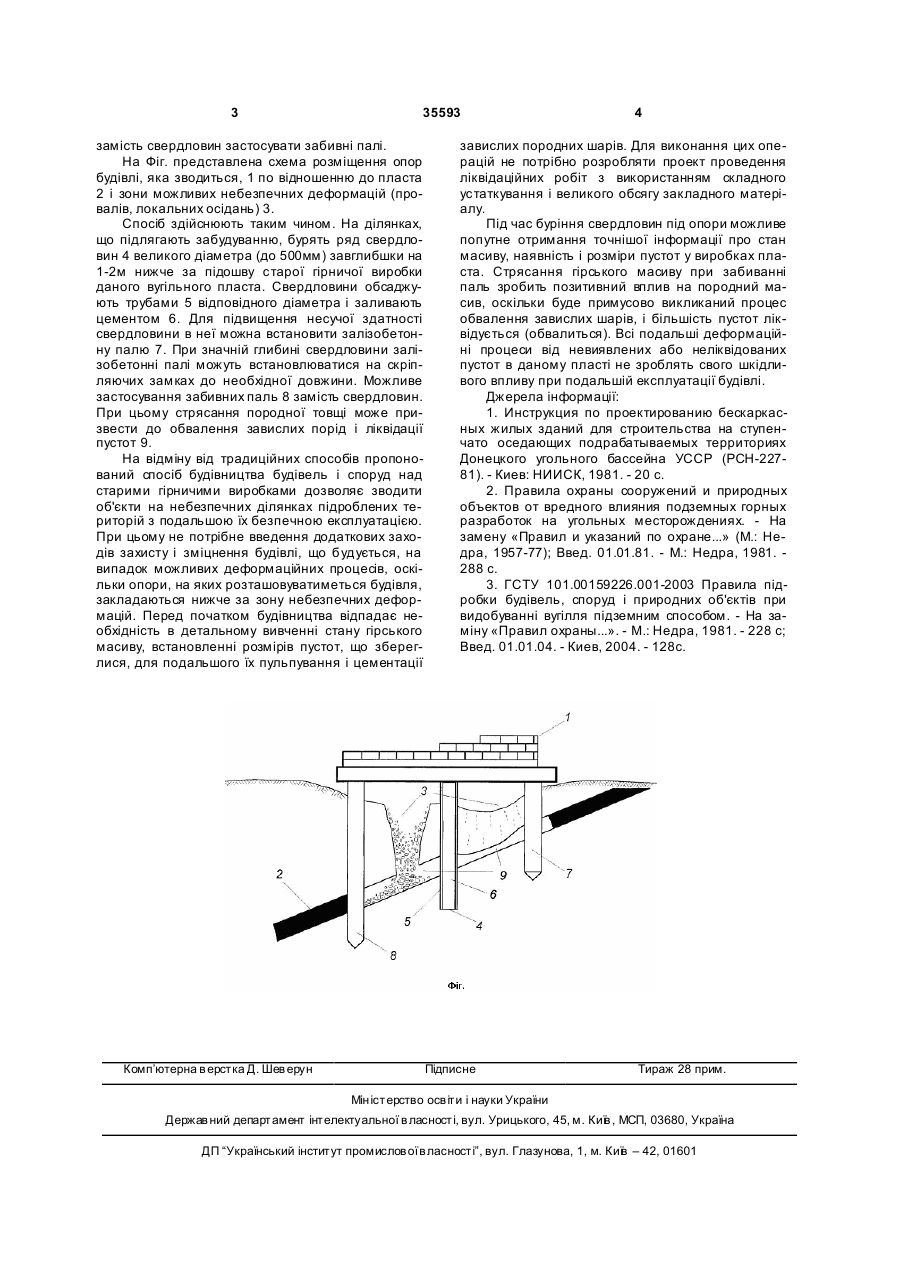

1. Спосіб будівництва будівель і споруд над старими гірничими виробками, що включає буріння свердловин, який відрізняється тим, що будівлі і споруди розташовують на опорах, які закладаються на 1-2 м нижче за підошву старої гірничої виробки даного пласта, для чого на ділянках, які підлягають забудуванню, бурять ряд свердловин великого діаметра, свердловини обсаджують трубами відповідного діаметра і заливають цементом. 2. Спосіб за п. 1, який відрізняється тим, що в свердловини встановлюють залізобетонні палі. (19) (21) u200805589 (22) 29.04.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) ФЕОФАНОВ АНДРІЙ МИКОЛАЙОВИЧ, U A (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕОЛОГІЇ, ГЕОМЕХАНІКИ ТА МАРКШЕЙДЕРСЬКОЇ СПРАВИ, UA 3 35593 замість свердловин застосувати забивні палі. На Фіг. представлена схема розміщення опор будівлі, яка зводиться, 1 по відношенню до пласта 2 і зони можливих небезпечних деформацій (провалів, локальних осідань) 3. Спосіб здійснюють таким чином. На ділянках, що підлягають забудуванню, бурять ряд свердловин 4 великого діаметра (до 500мм) завглибшки на 1-2м нижче за підошву старої гірничої виробки даного вугільного пласта. Свердловини обсаджують трубами 5 відповідного діаметра і заливають цементом 6. Для підвищення несучої здатності свердловини в неї можна встановити залізобетонну палю 7. При значній глибині свердловини залізобетонні палі можуть встановлюватися на скріпляючих замках до необхідної довжини. Можливе застосування забивних паль 8 замість свердловин. При цьому стрясання породної товщі може призвести до обвалення завислих порід і ліквідації пустот 9. На відміну від традиційних способів пропонований спосіб будівництва будівель і споруд над старими гірничими виробками дозволяє зводити об'єкти на небезпечних ділянках підроблених територій з подальшою їх безпечною експлуатацією. При цьому не потрібне введення додаткових заходів захисту і зміцнення будівлі, що будується, на випадок можливих деформаційних процесів, оскільки опори, на яких розташовуватиметься будівля, закладаються нижче за зону небезпечних деформацій. Перед початком будівництва відпадає необхідність в детальному вивченні стану гірського масиву, встановленні розмірів пустот, що збереглися, для подальшого їх пульпування і цементації Комп’ютерна в ерстка Д. Шев ерун 4 завислих породних шарів. Для виконання цих операцій не потрібно розробляти проект проведення ліквідаційних робіт з використанням складного устаткування і великого обсягу закладного матеріалу. Під час буріння свердловин під опори можливе попутне отримання точнішої інформації про стан масиву, наявність і розміри пустот у виробках пласта. Стрясання гірського масиву при забиванні паль зробить позитивний вплив на породний масив, оскільки буде примусово викликаний процес обвалення завислих шарів, і більшість пустот ліквідується (обвалиться). Всі подальші деформаційні процеси від невиявлених або неліквідованих пустот в даному пласті не зроблять свого шкідливого впливу при подальшій експлуатації будівлі. Джерела інформації: 1. Инструкция по проектированию бескаркасных жилых зданий для строительства на ступенчато оседающих подрабатываемых территориях Донецкого угольного бассейна УССР (РСН-22781). - Киев: НИИСК, 1981. - 20 с. 2. Правила охраны сооружений и природных объектов от вредного влияния подземных горных разработок на угольных месторождениях. - На замену «Правил и указаний по охране...» (М.: Недра, 1957-77); Введ. 01.01.81. - М.: Недра, 1981. 288 с. 3. ГСТУ 101.00159226.001-2003 Правила підробки будівель, споруд і природних об'єктів при видобуванні вугілля підземним способом. - На заміну «Правил охраны...». - М.: Недра, 1981. - 228 с; Введ. 01.01.04. - Киев, 2004. - 128с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
