Спосіб оптимізації фіксації пластикових трансферів у відбитку

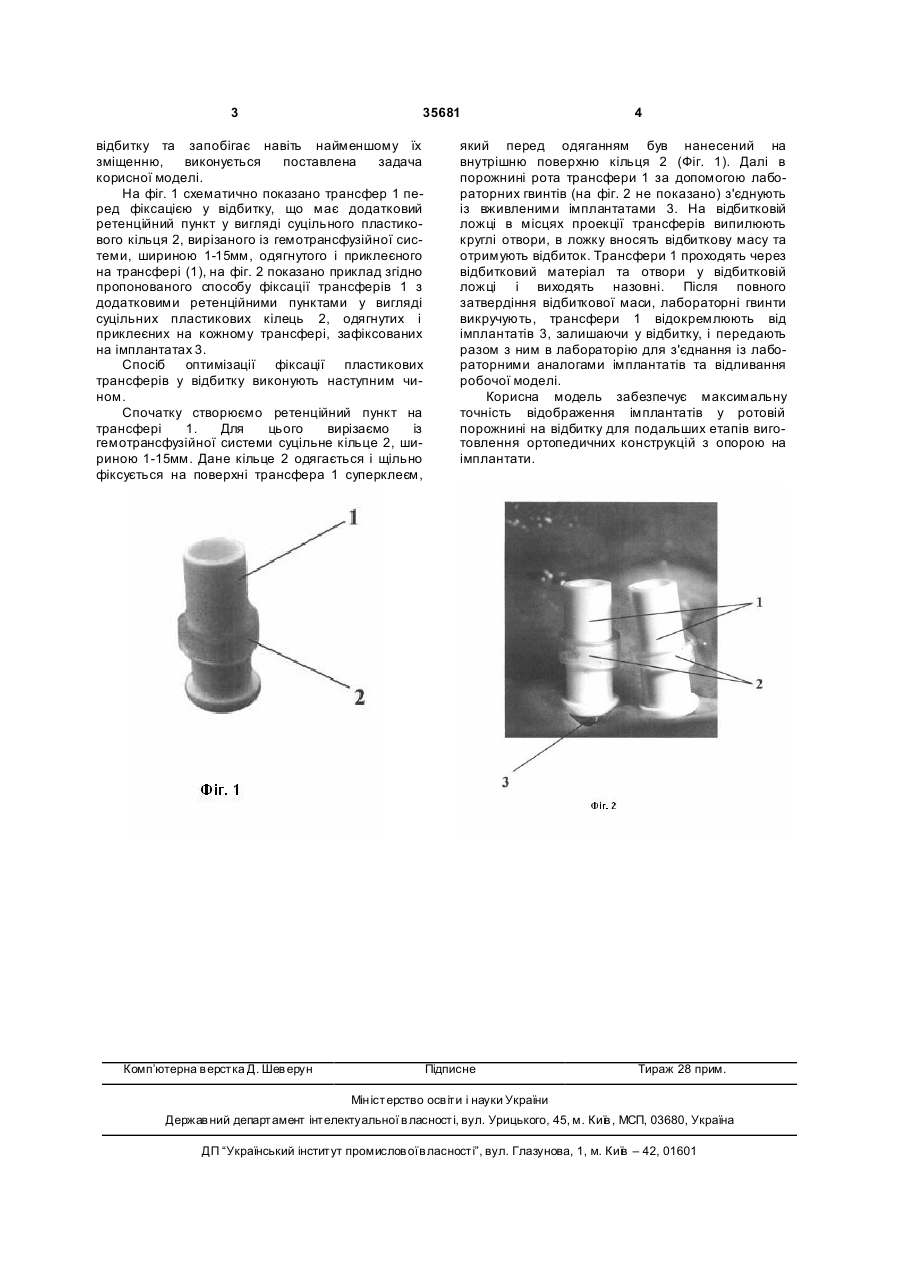

Спосіб оптимізації фіксації пластикових трансферів у відбитку, що включає з'єднання трансферів лабораторними гвинтами до вживлених імплантатів, припасування відбиткової ложки з випиляними круглими отворами, більшими ніж діаметр трансферів, та внесення відбиткової маси у відбиткову ложку, який відрізняється тим, що попередньо перед фіксацією на трансфері створюють додатковий ретенційний пункт у вигляді суцільного пластикового кільця, вирізаного з гемотрансфузійної системи, шириною 1-1,5 мм, надягнутого і приклеєного на кожному трансфері. (19) (21) u200807295 (22) 27.05.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) ЧЕЛІЙ ОЛЕКСАНДР ІВАНОВИЧ, U A, СЕМЕГЕН ВІКТОР МИРОСЛАВОВИЧ, U A, РУДИК МИКОЛА РОМАНОВИЧ, U A, ЧЕЛІЙ СВІТЛАН А ТЕОДОЗІЇВН А, UA, СЕМЕГЕН ІРИНА ВІКТОРІВНА, U A (73) ЧЕЛІЙ ОЛЕКСАНДР ІВАНОВИЧ, U A, СЕМЕГЕН ВІКТОР МИРОСЛАВОВИЧ, U A, РУДИК МИКОЛА РОМАНОВИЧ, U A, ЧЕЛІЙ СВІТЛАН А ТЕОДОЗІЇВН А, UA, СЕМЕГЕН ІРИНА ВІКТОРІВНА, U A 3 35681 відбитку та запобігає навіть найменшому їх зміщенню, виконується поставлена задача корисної моделі. На фіг. 1 схематично показано трансфер 1 перед фіксацією у відбитку, що має додатковий ретенційний пункт у вигляді суцільного пластикового кільця 2, вирізаного із гемотрансфузійної системи, шириною 1-15мм, одягнутого і приклеєного на трансфері (1), на фіг. 2 показано приклад згідно пропонованого способу фіксації трансферів 1 з додатковими ретенційними пунктами у вигляді суцільних пластикових кілець 2, одягнутих і приклеєних на кожному трансфері, зафіксованих на імплантатах 3. Спосіб оптимізації фіксації пластикових трансферів у відбитку виконують наступним чином. Спочатку створюємо ретенційний пункт на трансфері 1. Для цього вирізаємо із гемотрансфузійної системи суцільне кільце 2, шириною 1-15мм. Дане кільце 2 одягається і щільно фіксується на поверхні трансфера 1 суперклеєм, Комп’ютерна в ерстка Д. Шев ерун 4 який перед одяганням був нанесений на внутрішню поверхню кільця 2 (Фіг. 1). Далі в порожнині рота трансфери 1 за допомогою лабораторних гвинтів (на фіг. 2 не показано) з'єднують із вживленими імплантатами 3. На відбитковій ложці в місцях проекції трансферів випилюють круглі отвори, в ложку вносять відбиткову масу та отримують відбиток. Трансфери 1 проходять через відбитковий матеріал та отвори у відбитковій ложці і виходять назовні. Після повного затвердіння відбиткової маси, лабораторні гвинти викручують, трансфери 1 відокремлюють від імплантатів 3, залишаючи у відбитку, і передають разом з ним в лабораторію для з'єднання із лабораторними аналогами імплантатів та відливання робочої моделі. Корисна модель забезпечує максимальну точність відображення імплантатів у ротовій порожнині на відбитку для подальших етапів виготовлення ортопедичних конструкцій з опорою на імплантати. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
