Склад полімерно-піщаної суміші для виготовлення будівельних матеріалів

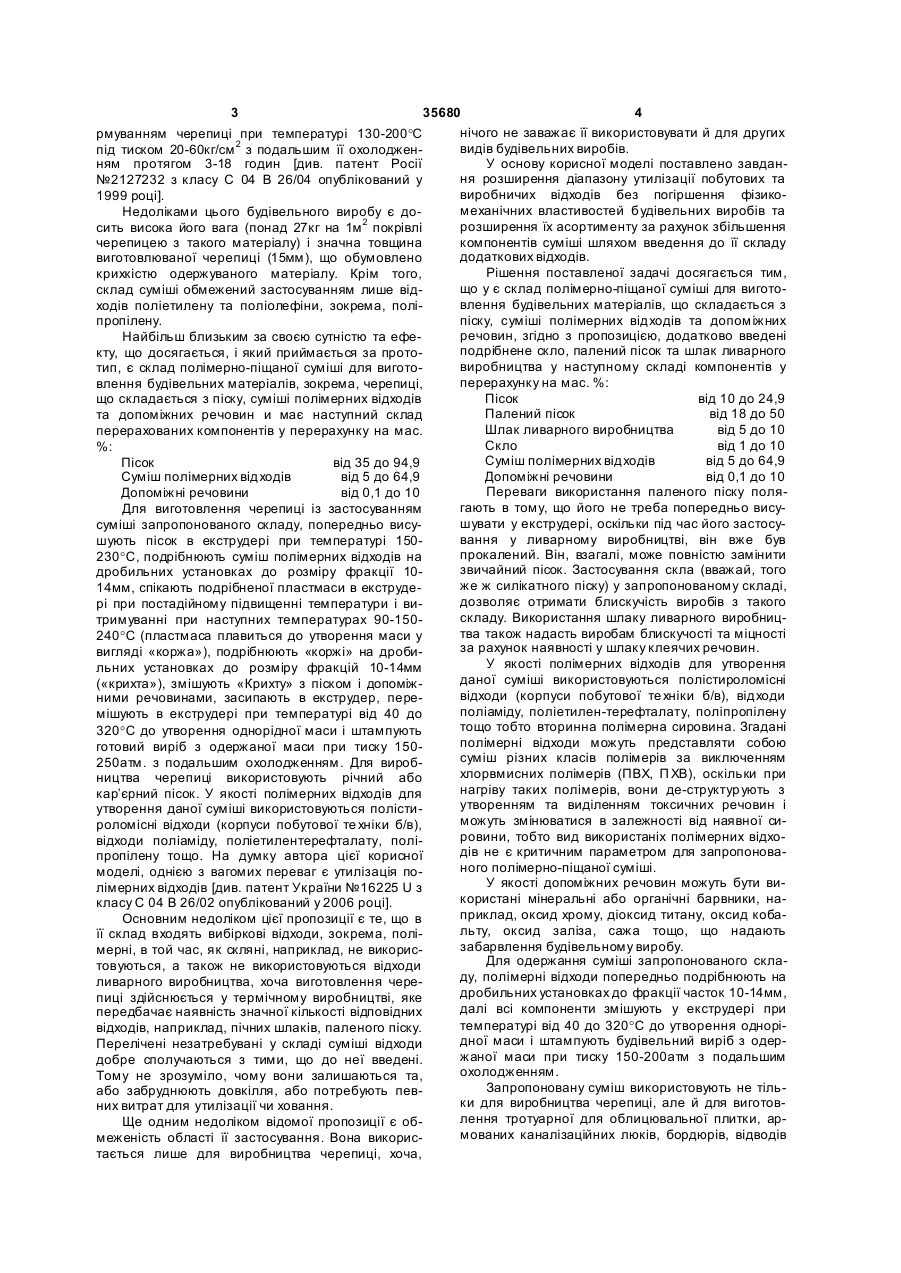

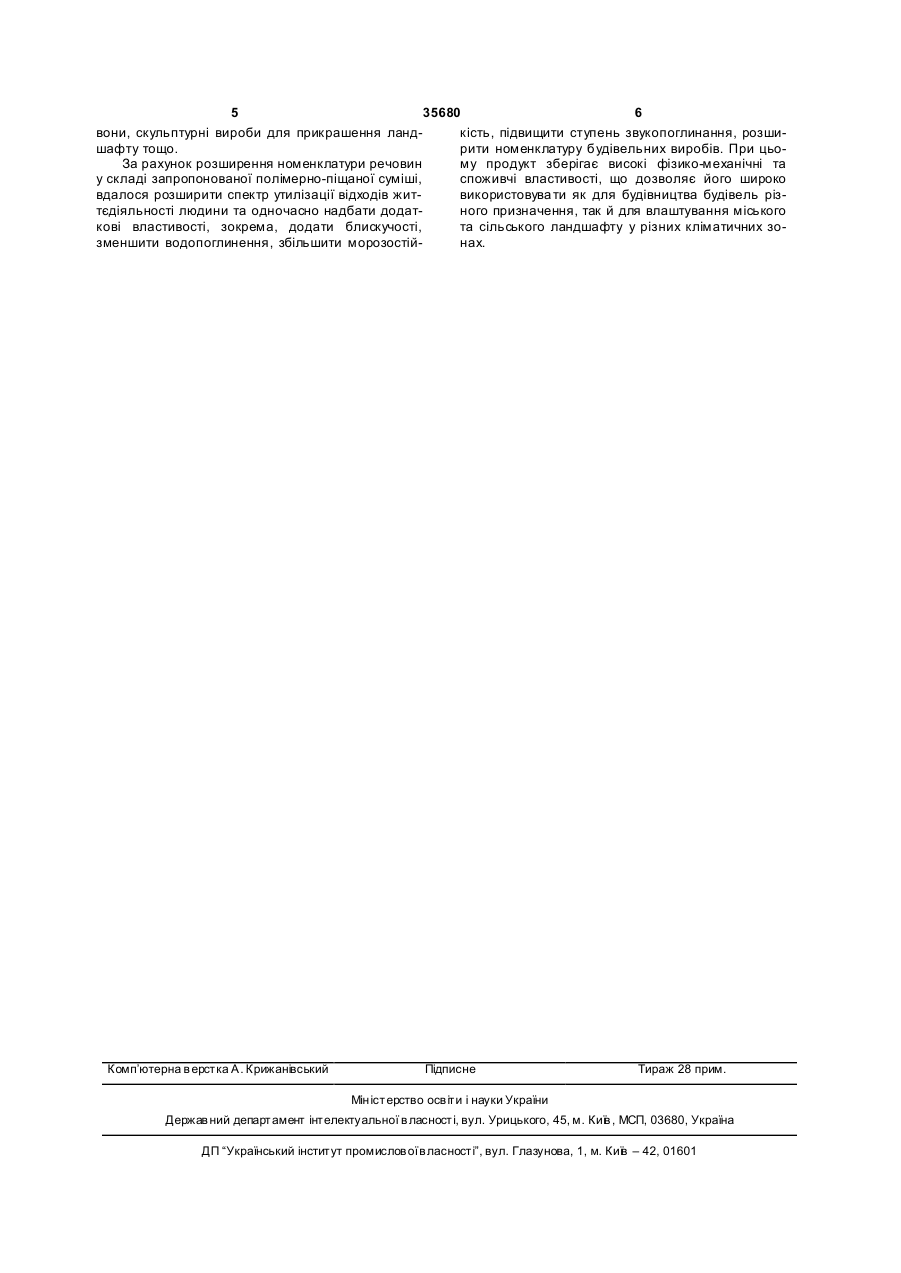

Склад полімерно-піщаної суміші для виготовлення будівельних матеріалів, що складається з піску, суміші полімерних відходів та допоміжних речовин, який відрізняється тим, що додатково 3 35680 4 нічого не заважає її використовувати й для других рмуванням черепиці при температурі 130-200°С видів будівельних виробів. під тиском 20-60кг/см 2 з подальшим її охолодженням протягом 3-18 годин [див. патент Росії У основу корисної моделі поставлено завдання розширення діапазону утилізації побутових та №2127232 з класу С 04 В 26/04 опублікований у виробничих відходів без погіршення фізико1999 році]. механічних властивостей будівельних виробів та Недоліками цього будівельного виробу є дорозширення їх асортименту за рахунок збільшення сить висока його вага (понад 27кг на 1м 2 покрівлі черепицею з такого матеріалу) і значна товщина компонентів суміші шляхом введення до її складу додаткових відходів. виготовлюваної черепиці (15мм), що обумовлено Рішення поставленої задачі досягається тим, крихкістю одержуваного матеріалу. Крім того, що у є склад полімерно-піщаної суміші для виготосклад суміші обмежений застосуванням лише відвлення будівельних матеріалів, що складається з ходів поліетилену та поліолефіни, зокрема, поліпропілену. піску, суміші полімерних відходів та допоміжних речовин, згідно з пропозицією, додатково введені Найбільш близьким за своєю сутністю та ефеподрібнене скло, палений пісок та шлак ливарного кту, що досягається, і який приймається за протовиробництва у наступному складі компонентів у тип, є склад полімерно-піщаної суміші для виготоперерахунку на мас. %: влення будівельних матеріалів, зокрема, черепиці, що складається з піску, суміші полімерних відходів Пісок від 10 до 24,9 Палений пісок від 18 до 50 та допоміжних речовин и має наступний склад Шлак ливарного виробництва від 5 до 10 перерахованих компонентів у перерахунку на мас. Скло від 1 до 10 %: Суміш полімерних відходів від 5 до 64,9 Пісок від 35 до 94,9 Суміш полімерних відходів від 5 до 64,9 Допоміжні речовини від 0,1 до 10 Переваги використання паленого піску поляДопоміжні речовини від 0,1 до 10 гають в тому, що його не треба попередньо висуДля виготовлення черепиці із застосуванням шувати у екструдері, оскільки під час його застосусуміші запропонованого складу, попередньо висування у ливарному виробництві, він вже був шують пісок в екструдері при температурі 150прокалений. Він, взагалі, може повністю замінити 230°С, подрібнюють суміш полімерних відходів на звичайний пісок. Застосування скла (вважай, того дробильних установках до розміру фракції 10же ж силікатного піску) у запропонованому складі, 14мм, спікають подрібненої пластмаси в екструдедозволяє отримати блискучість виробів з такого рі при постадійному підвищенні температури і вискладу. Використання шлаку ливарного виробництримуванні при наступних температурах 90-150тва також надасть виробам блискучості та міцності 240°С (пластмаса плавиться до утворення маси у за рахунок наявності у шлаку клеячих речовин. вигляді «коржа»), подрібнюють «коржі» на дробиУ якості полімерних відходів для утворення льних установках до розміру фракцій 10-14мм даної суміші використовуються полістироломісні («крихта»), змішують «Крихту» з піском і допоміжвідходи (корпуси побутової те хніки б/в), відходи ними речовинами, засипають в екструдер, переполіаміду, поліетилен-терефталату, поліпропілену мішують в екструдері при температурі від 40 до тощо тобто вторинна полімерна сировина. Згадані 320°С до утворення однорідної маси і штампують полімерні відходи можуть представляти собою готовий виріб з одержаної маси при тиску 150суміш різних класів полімерів за виключенням 250атм. з подальшим охолодженням. Для виробхлорвмисних полімерів (ПВХ, П ХВ), оскільки при ництва черепиці використовують річний або нагріву таких полімерів, вони де-структур ують з кар’єрний пісок. У якості полімерних відходів для утворенням та виділенням токсичних речовин і утворення даної суміші використовуються полістиможуть змінюватися в залежності від наявної сироломісні відходи (корпуси побутової те хніки б/в), ровини, тобто вид використаніх полімерних відховідходи поліаміду, поліетилентерефталату, полідів не є критичним параметром для запропоновапропілену тощо. На думку автора цієї корисної ного полімерно-піщаної суміші. моделі, однією з вагомих переваг є утилізація поУ якості допоміжних речовин можуть бути вилімерних відходів [див. патент України №16225 U з користані мінеральні або органічні барвники, накласу С 04 В 26/02 опублікований у 2006 році]. приклад, оксид хрому, діоксид титану, оксид кобаОсновним недоліком цієї пропозиції є те, що в льту, оксид заліза, сажа тощо, що надають її склад входять вибіркові відходи, зокрема, полізабарвлення будівельному виробу. мерні, в той час, як скляні, наприклад, не викорисДля одержання суміші запропонованого склатовуються, а також не використовуються відходи ду, полімерні відходи попередньо подрібнюють на ливарного виробництва, хоча виготовлення чередробильних установках до фракції часток 10-14мм, пиці здійснюється у термічному виробництві, яке далі всі компоненти змішують у екструдері при передбачає наявність значної кількості відповідних температурі від 40 до 320°С до утворення однорівідходів, наприклад, пічних шлаків, паленого піску. дної маси і штампують будівельний виріб з одерПерелічені незатребувані у складі суміші відходи жаної маси при тиску 150-200атм з подальшим добре сполучаються з тими, що до неї введені. охолодженням. Тому не зрозуміло, чому вони залишаються та, Запропоновану суміш використовують не тільабо забруднюють довкілля, або потребують певки для виробництва черепиці, але й для виготовних витрат для утилізації чи ховання. лення тротуарної для облицювальної плитки, арЩе одним недоліком відомої пропозиції є обмованих каналізаційних люків, бордюрів, відводів меженість області її застосування. Вона використається лише для виробництва черепиці, хоча, 5 35680 6 вони, скульптурні вироби для прикрашення ландкість, підвищити ступень звукопоглинання, розшишафту тощо. рити номенклатуру будівельних виробів. При цьоЗа рахунок розширення номенклатури речовин му продукт зберігає високі фізико-механічні та у складі запропонованої полімерно-піщаної суміші, споживчі властивості, що дозволяє його широко вдалося розширити спектр утилізації відходів житвикористовува ти як для будівництва будівель різтєдіяльності людини та одночасно надбати додатного призначення, так й для влаштування міського кові властивості, зокрема, додати блискучості, та сільського ландшафту у різних кліматичних зозменшити водопоглинення, збільшити морозостійнах. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
