Спосіб приготування магнію і його сплавів

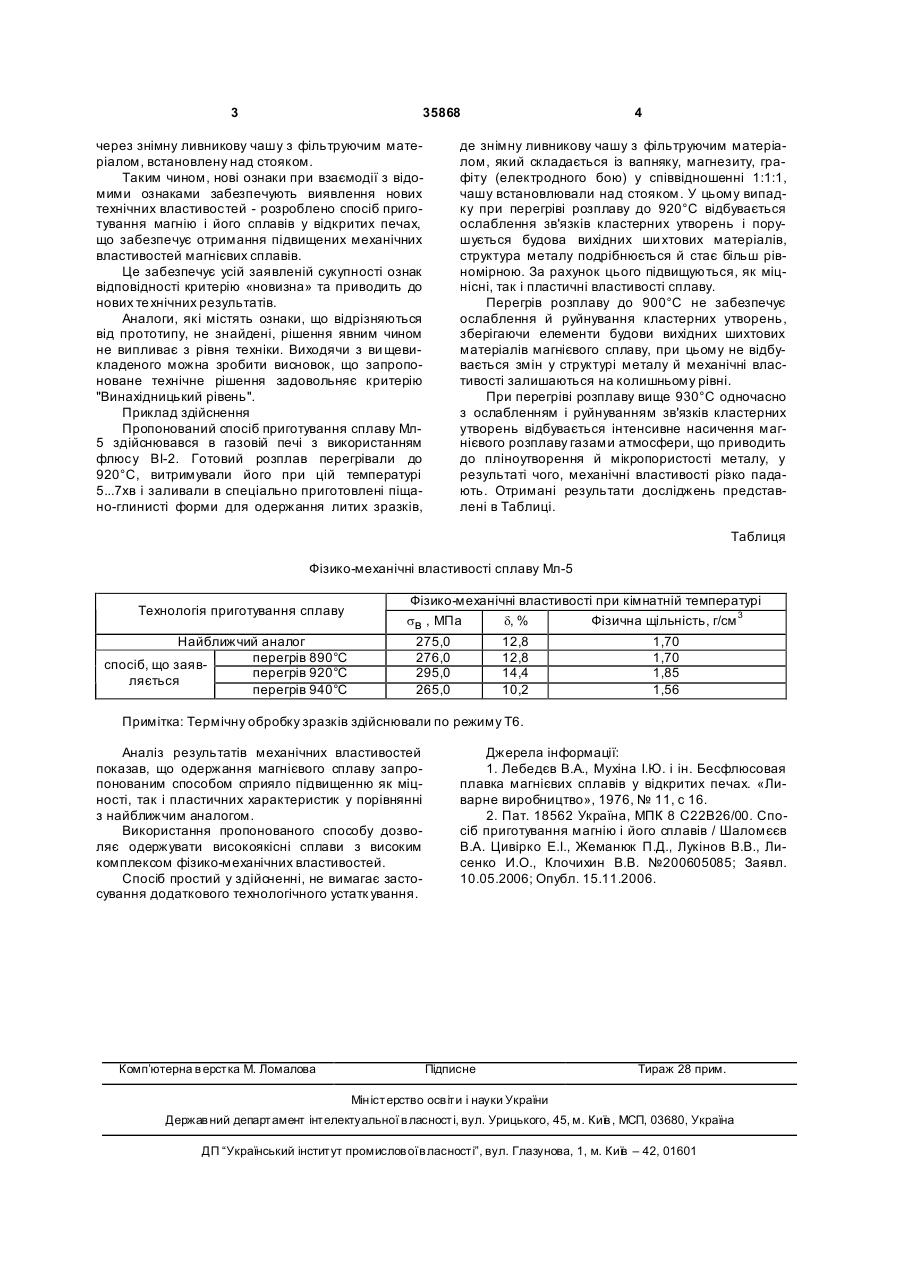

1. Спосіб приготування магнію і його сплавів, що включає плавлення шихти, приготування готового розплаву, який відрізняється тим, що перед рафінуванням й модифікуванням розплаву через знімну ливникову чашу з фільтруючим матеріалом, яка встановлена над стояком форми, його перегрівають в інтервалі 900...930°С. 2. Спосіб за п. 1, який відрізняється тим, що витримка розплаву при температурі 900...930°С становить 5...7хв. (19) (21) u200805046 (22) 18.04.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ШАЛОМЄЄВ ВАДИМ АНАТОЛІЙОВИЧ, U A, ЦИВІРКО ЕДУАРД ІВАНОВИЧ, UA, ЛУКІНОВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, U A, БУРОВА НАТАЛЯ МИ ХАЙЛІВНА, U A (73) ЗАПОРІЗЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 35868 через знімну ливникову чашу з фільтруючим матеріалом, встановлену над стояком. Таким чином, нові ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей - розроблено спосіб приготування магнію і його сплавів у відкритих печах, що забезпечує отримання підвищених механічних властивостей магнієвих сплавів. Це забезпечує усій заявленій сукупності ознак відповідності критерію «новизна» та приводить до нових те хнічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з ви щевикладеного можна зробити висновок, що запропоноване технічне рішення задовольняє критерію "Винахідницький рівень". Приклад здійснення Пропонований спосіб приготування сплаву Мл5 здійснювався в газовій печі з використанням флюсу ВІ-2. Готовий розплав перегрівали до 920°С, витримували його при цій температурі 5...7хв і заливали в спеціально приготовлені піщано-глинисті форми для одержання литих зразків, 4 де знімну ливникову чашу з фільтруючим матеріалом, який складається із вапняку, магнезиту, графіту (електродного бою) у співвідношенні 1:1:1, чашу встановлювали над стояком. У цьому випадку при перегріві розплаву до 920°С відбувається ослаблення зв'язків кластерних утворень і порушується будова вихідних ши хтових матеріалів, структура металу подрібнюється й стає більш рівномірною. За рахунок цього підвищуються, як міцнісні, так і пластичні властивості сплаву. Перегрів розплаву до 900°С не забезпечує ослаблення й руйнування кластерних утворень, зберігаючи елементи будови вихідних шихтових матеріалів магнієвого сплаву, при цьому не відбувається змін у структурі металу й механічні властивості залишаються на колишньому рівні. При перегріві розплаву вище 930°С одночасно з ослабленням і руйнуванням зв'язків кластерних утворень відбувається інтенсивне насичення магнієвого розплаву газами атмосфери, що приводить до пліноутворення й мікропористості металу, у результаті чого, механічні властивості різко падають. Отримані результати досліджень представлені в Таблиці. Таблиця Фізико-механічні властивості сплаву Мл-5 Технологія приготування сплаву Найближчий аналог перегрів 890°С спосіб, що заявперегрів 920°С ляється перегрів 940°С Фізико-механічні властивості при кімнатній температурі sв , МПа d, % Фізична щільність, г/см 3 275,0 12,8 1,70 276,0 12,8 1,70 295,0 14,4 1,85 265,0 10,2 1,56 Примітка: Термічну обробку зразків здійснювали по режиму Т6. Аналіз результатів механічних властивостей показав, що одержання магнієвого сплаву запропонованим способом сприяло підвищенню як міцності, так і пластичних характеристик у порівнянні з найближчим аналогом. Використання пропонованого способу дозволяє одержувати високоякісні сплави з високим комплексом фізико-механічних властивостей. Спосіб простий у здійсненні, не вимагає застосування додаткового технологічного устатк ування. Комп’ютерна в ерстка М. Ломалова Джерела інформації: 1. Лебедєв В.А., Мухіна І.Ю. і ін. Бесфлюсовая плавка магнієвих сплавів у відкритих печах. «Ливарне виробництво», 1976, № 11, с 16. 2. Пат. 18562 Україна, МПК 8 С22В26/00. Спосіб приготування магнію і його сплавів / Шаломєєв В.А. Цивірко Е.І., Жеманюк П.Д., Лукінов В.В., Лисенко И.О., Клочихин В.В. №200605085; Заявл. 10.05.2006; Опубл. 15.11.2006. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
