Упаковка для зберігання серветок

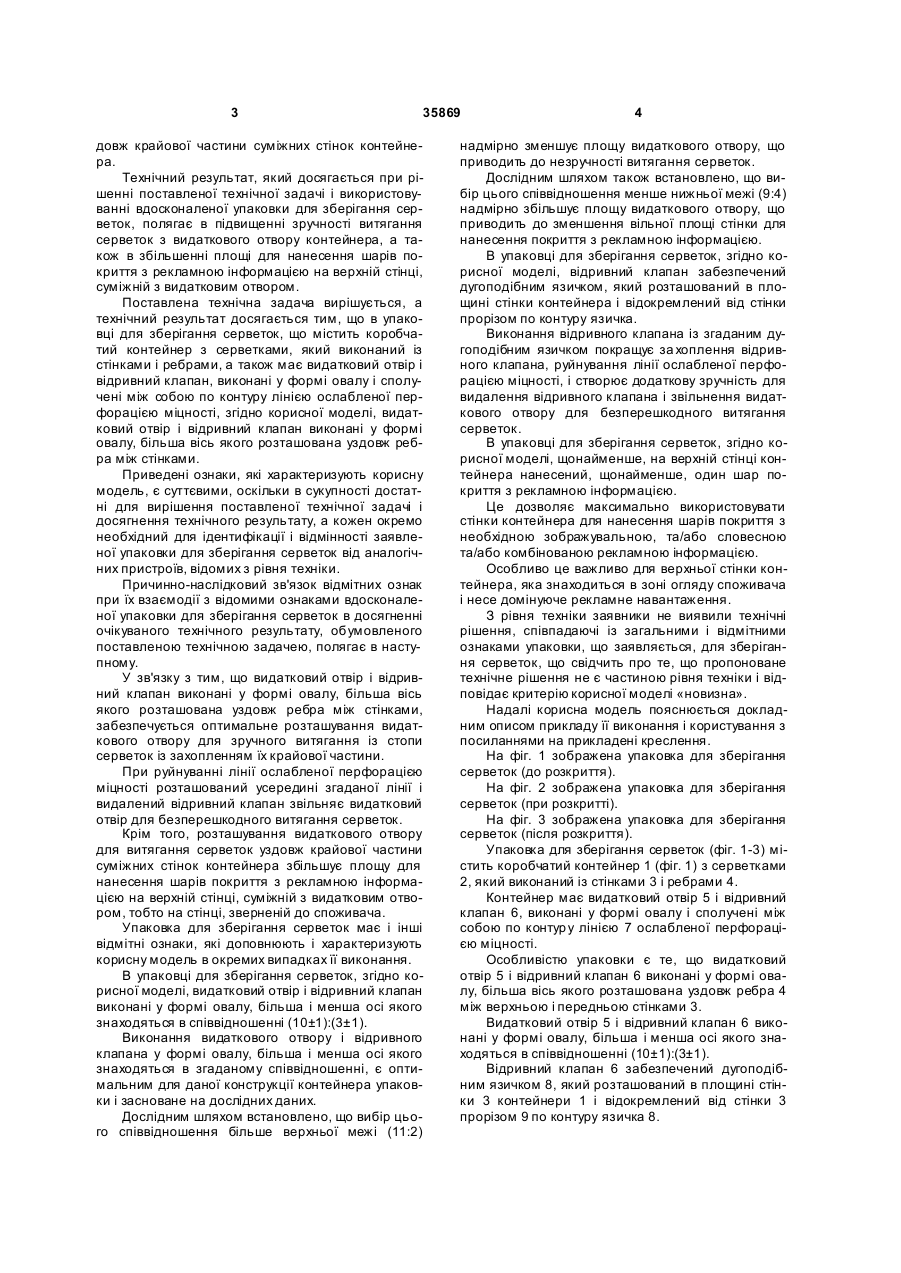

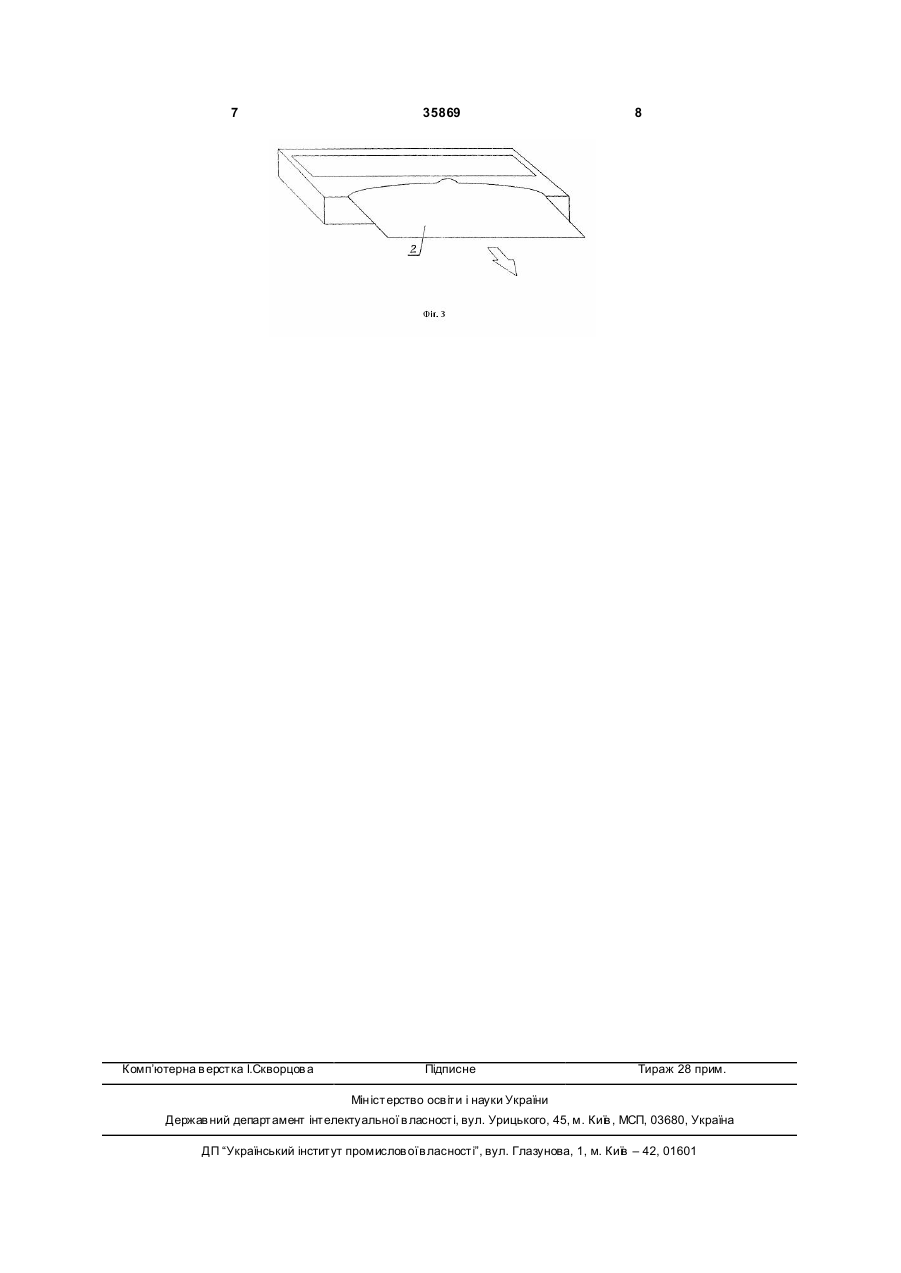

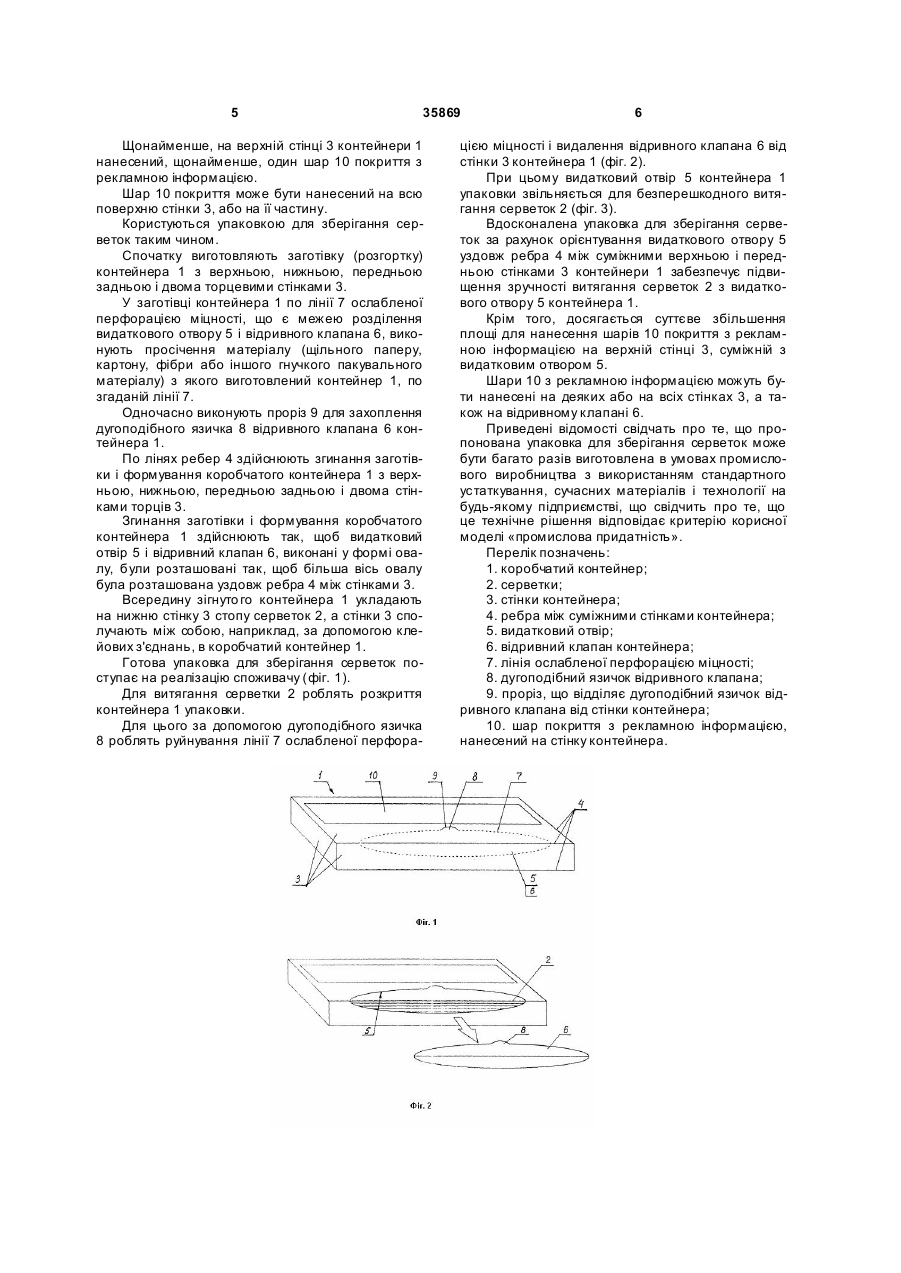

1. Упаковка для зберігання серветок, що містить коробчаcтий контейнер (1) з серветками (2), який виконаний із стінками (3) і ребрами (4), а також має витратний отвір (5) і відривний клапан (6), виконані у формі овалу і сполучені між собою по контуру лінією (7) ослабленої перфорацією міцності, яка відрізняється тим, що витратний отвір (5) і відривний клапан (6) виконані у формі овалу, більша вісь якого розташована уздовж ребра (4) між стінками (3). 3 35869 довж крайової частини суміжних стінок контейнера. Технічний результат, який досягається при рішенні поставленої технічної задачі і використовуванні вдосконаленої упаковки для зберігання серветок, полягає в підвищенні зручності витягання серветок з видаткового отвору контейнера, а також в збільшенні площі для нанесення шарів покриття з рекламною інформацією на верхній стінці, суміжній з видатковим отвором. Поставлена технічна задача вирішується, а технічний результат досягається тим, що в упаковці для зберігання серветок, що містить коробчатий контейнер з серветками, який виконаний із стінками і ребрами, а також має видатковий отвір і відривний клапан, виконані у формі овалу і сполучені між собою по контуру лінією ослабленої перфорацією міцності, згідно корисної моделі, видатковий отвір і відривний клапан виконані у формі овалу, більша вісь якого розташована уздовж ребра між стінками. Приведені ознаки, які характеризують корисну модель, є суттєвими, оскільки в сукупності достатні для вирішення поставленої технічної задачі і досягнення технічного результату, а кожен окремо необхідний для ідентифікації і відмінності заявленої упаковки для зберігання серветок від аналогічних пристроїв, відомих з рівня техніки. Причинно-наслідковий зв'язок відмітних ознак при їх взаємодії з відомими ознаками вдосконаленої упаковки для зберігання серветок в досягненні очікуваного технічного результату, обумовленого поставленою технічною задачею, полягає в наступному. У зв'язку з тим, що видатковий отвір і відривний клапан виконані у формі овалу, більша вісь якого розташована уздовж ребра між стінками, забезпечується оптимальне розташування видаткового отвору для зручного витягання із стопи серветок із захопленням їх крайової частини. При руйнуванні лінії ослабленої перфорацією міцності розташований усередині згаданої лінії і видалений відривний клапан звільняє видатковий отвір для безперешкодного витягання серветок. Крім того, розташування видаткового отвору для витягання серветок уздовж крайової частини суміжних стінок контейнера збільшує площу для нанесення шарів покриття з рекламною інформацією на верхній стінці, суміжній з видатковим отвором, тобто на стінці, зверненій до споживача. Упаковка для зберігання серветок має і інші відмітні ознаки, які доповнюють і характеризують корисну модель в окремих випадках її виконання. В упаковці для зберігання серветок, згідно корисної моделі, видатковий отвір і відривний клапан виконані у формі овалу, більша і менша осі якого знаходяться в співвідношенні (10±1):(3±1). Виконання видаткового отвору і відривного клапана у формі овалу, більша і менша осі якого знаходяться в згаданому співвідношенні, є оптимальним для даної конструкції контейнера упаковки і засноване на дослідних даних. Дослідним шляхом встановлено, що вибір цього співвідношення більше верхньої межі (11:2) 4 надмірно зменшує площу видаткового отвору, що приводить до незручності витягання серветок. Дослідним шляхом також встановлено, що вибір цього співвідношення менше нижньої межі (9:4) надмірно збільшує площу видаткового отвору, що приводить до зменшення вільної площі стінки для нанесення покриття з рекламною інформацією. В упаковці для зберігання серветок, згідно корисної моделі, відривний клапан забезпечений дугоподібним язичком, який розташований в площині стінки контейнера і відокремлений від стінки прорізом по контуру язичка. Виконання відривного клапана із згаданим дугоподібним язичком покращує за хоплення відривного клапана, руйнування лінії ослабленої перфорацією міцності, і створює додаткову зручність для видалення відривного клапана і звільнення видаткового отвору для безперешкодного витягання серветок. В упаковці для зберігання серветок, згідно корисної моделі, щонайменше, на верхній стінці контейнера нанесений, щонайменше, один шар покриття з рекламною інформацією. Це дозволяє максимально використовувати стінки контейнера для нанесення шарів покриття з необхідною зображувальною, та/або словесною та/або комбінованою рекламною інформацією. Особливо це важливо для верхньої стінки контейнера, яка знаходиться в зоні огляду споживача і несе домінуюче рекламне навантаження. З рівня техніки заявники не виявили технічні рішення, співпадаючі із загальними і відмітними ознаками упаковки, що заявляється, для зберігання серветок, що свідчить про те, що пропоноване технічне рішення не є частиною рівня техніки і відповідає критерію корисної моделі «новизна». Надалі корисна модель пояснюється докладним описом прикладу її виконання і користування з посиланнями на прикладені креслення. На фіг. 1 зображена упаковка для зберігання серветок (до розкриття). На фіг. 2 зображена упаковка для зберігання серветок (при розкритті). На фіг. 3 зображена упаковка для зберігання серветок (після розкриття). Упаковка для зберігання серветок (фіг. 1-3) містить коробчатий контейнер 1 (фіг. 1) з серветками 2, який виконаний із стінками 3 і ребрами 4. Контейнер має видатковий отвір 5 і відривний клапан 6, виконані у формі овалу і сполучені між собою по контур у лінією 7 ослабленої перфорацією міцності. Особливістю упаковки є те, що видатковий отвір 5 і відривний клапан 6 виконані у формі овалу, більша вісь якого розташована уздовж ребра 4 між верхньою і передньою стінками 3. Видатковий отвір 5 і відривний клапан 6 виконані у формі овалу, більша і менша осі якого знаходяться в співвідношенні (10±1):(3±1). Відривний клапан 6 забезпечений дугоподібним язичком 8, який розташований в площині стінки 3 контейнери 1 і відокремлений від стінки 3 прорізом 9 по контуру язичка 8. 5 35869 Щонайменше, на верхній стінці 3 контейнери 1 нанесений, щонайменше, один шар 10 покриття з рекламною інформацією. Шар 10 покриття може бути нанесений на всю поверхню стінки 3, або на її частину. Користуються упаковкою для зберігання серветок таким чином. Спочатку виготовляють заготівку (розгортку) контейнера 1 з верхньою, нижньою, передньою задньою і двома торцевими стінками 3. У заготівці контейнера 1 по лінії 7 ослабленої перфорацією міцності, що є межею розділення видаткового отвору 5 і відривного клапана 6, виконують просічення матеріалу (щільного паперу, картону, фібри або іншого гнучкого пакувального матеріалу) з якого виготовлений контейнер 1, по згаданій лінії 7. Одночасно виконують проріз 9 для захоплення дугоподібного язичка 8 відривного клапана 6 контейнера 1. По лінях ребер 4 здійснюють згинання заготівки і формування коробчатого контейнера 1 з верхньою, нижньою, передньою задньою і двома стінками торців 3. Згинання заготівки і формування коробчатого контейнера 1 здійснюють так, щоб видатковий отвір 5 і відривний клапан 6, виконані у формі овалу, були розташовані так, щоб більша вісь овалу була розташована уздовж ребра 4 між стінками 3. Всередину зігнуто го контейнера 1 укладають на нижню стінку 3 стопу серветок 2, а стінки 3 сполучають між собою, наприклад, за допомогою клейових з'єднань, в коробчатий контейнер 1. Готова упаковка для зберігання серветок поступає на реалізацію споживачу (фіг. 1). Для витягання серветки 2 роблять розкриття контейнера 1 упаковки. Для цього за допомогою дугоподібного язичка 8 роблять руйнування лінії 7 ослабленої перфора 6 цією міцності і видалення відривного клапана 6 від стінки 3 контейнера 1 (фіг. 2). При цьому видатковий отвір 5 контейнера 1 упаковки звільняється для безперешкодного витягання серветок 2 (фіг. 3). Вдосконалена упаковка для зберігання серветок за рахунок орієнтування видаткового отвору 5 уздовж ребра 4 між суміжними верхньою і передньою стінками 3 контейнери 1 забезпечує підвищення зручності витягання серветок 2 з видаткового отвору 5 контейнера 1. Крім того, досягається суттєве збільшення площі для нанесення шарів 10 покриття з рекламною інформацією на верхній стінці 3, суміжній з видатковим отвором 5. Шари 10 з рекламною інформацією можуть бути нанесені на деяких або на всіх стінках 3, а також на відривному клапані 6. Приведені відомості свідчать про те, що пропонована упаковка для зберігання серветок може бути багато разів виготовлена в умовах промислового виробництва з використанням стандартного устаткування, сучасних матеріалів і технології на будь-якому підприємстві, що свідчить про те, що це технічне рішення відповідає критерію корисної моделі «промислова придатність». Перелік позначень: 1. коробчатий контейнер; 2. серветки; 3. стінки контейнера; 4. ребра між суміжними стінками контейнера; 5. видатковий отвір; 6. відривний клапан контейнера; 7. лінія ослабленої перфорацією міцності; 8. дугоподібний язичок відривного клапана; 9. проріз, що відділяє дугоподібний язичок відривного клапана від стінки контейнера; 10. шар покриття з рекламною інформацією, нанесений на стінку контейнера. 7 Комп’ютерна в ерстка І.Скворцов а 35869 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
