Молекулярний конструктор

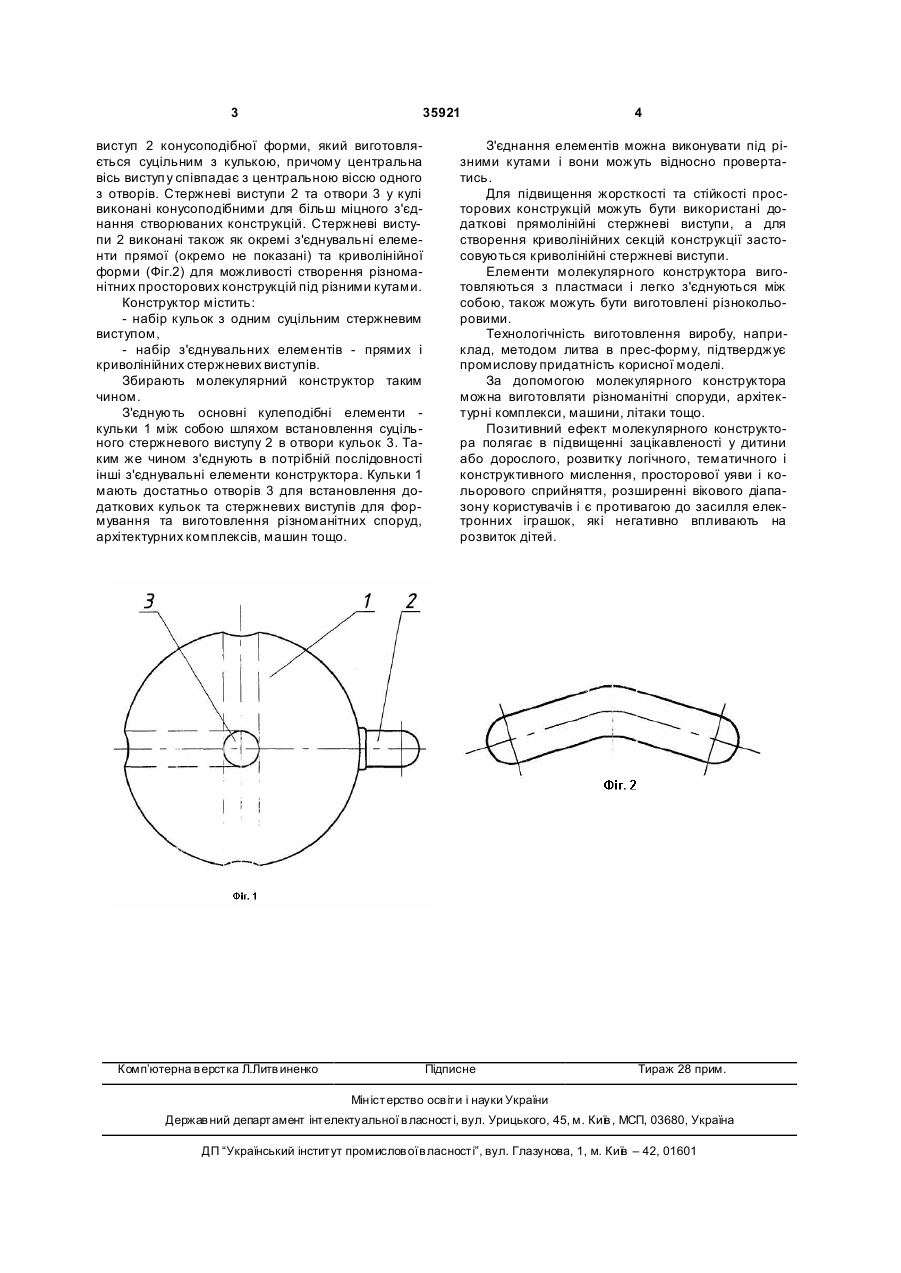

1. Молекулярний конструктор, що містить елементи з'єднань у вигляді стержнів та кульок з гніздами, який відрізняється тим, що кожен основний елемент виконаний у вигляді тіла, зовнішня поверхня якого наближена до форми кулі, в якій 3 35921 виступ 2 конусоподібної форми, який виготовляється суцільним з кулькою, причому центральна вісь виступ у співпадає з центральною віссю одного з отворів. Стержневі виступи 2 та отвори 3 у кулі виконані конусоподібними для більш міцного з'єднання створюваних конструкцій. Стержневі виступи 2 виконані також як окремі з'єднувальні елементи прямої (окремо не показані) та криволінійної форми (Фіг.2) для можливості створення різноманітних просторових конструкцій під різними кутами. Конструктор містить: - набір кульок з одним суцільним стержневим виступом, - набір з'єднувальних елементів - прямих і криволінійних стержневих виступів. Збирають молекулярний конструктор таким чином. З'єднують основні кулеподібні елементи кульки 1 між собою шляхом встановлення суцільного стержневого виступу 2 в отвори кульок 3. Таким же чином з'єднують в потрібній послідовності інші з'єднувальні елементи конструктора. Кульки 1 мають достатньо отворів 3 для встановлення додаткових кульок та стержневих виступів для формування та виготовлення різноманітних споруд, архітектурних комплексів, машин тощо. Комп’ютерна в ерстка Л.Литв иненко 4 З'єднання елементів можна виконувати під різними кутами і вони можуть відносно провертатись. Для підвищення жорсткості та стійкості просторових конструкцій можуть бути використані додаткові прямолінійні стержневі виступи, а для створення криволінійних секцій конструкції застосовуються криволінійні стержневі виступи. Елементи молекулярного конструктора виготовляються з пластмаси і легко з'єднуються між собою, також можуть бути виготовлені різнокольоровими. Технологічність виготовлення виробу, наприклад, методом литва в прес-форму, підтверджує промислову придатність корисної моделі. За допомогою молекулярного конструктора можна виготовляти різноманітні споруди, архітектурні комплекси, машини, літаки тощо. Позитивний ефект молекулярного конструктора полягає в підвищенні зацікавленості у дитини або дорослого, розвитку логічного, тематичного і конструктивного мислення, просторової уяви і кольорового сприйняття, розширенні вікового діапазону користувачів і є противагою до засилля електронних іграшок, які негативно впливають на розвиток дітей. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
