Ігровий конструктор “марко”

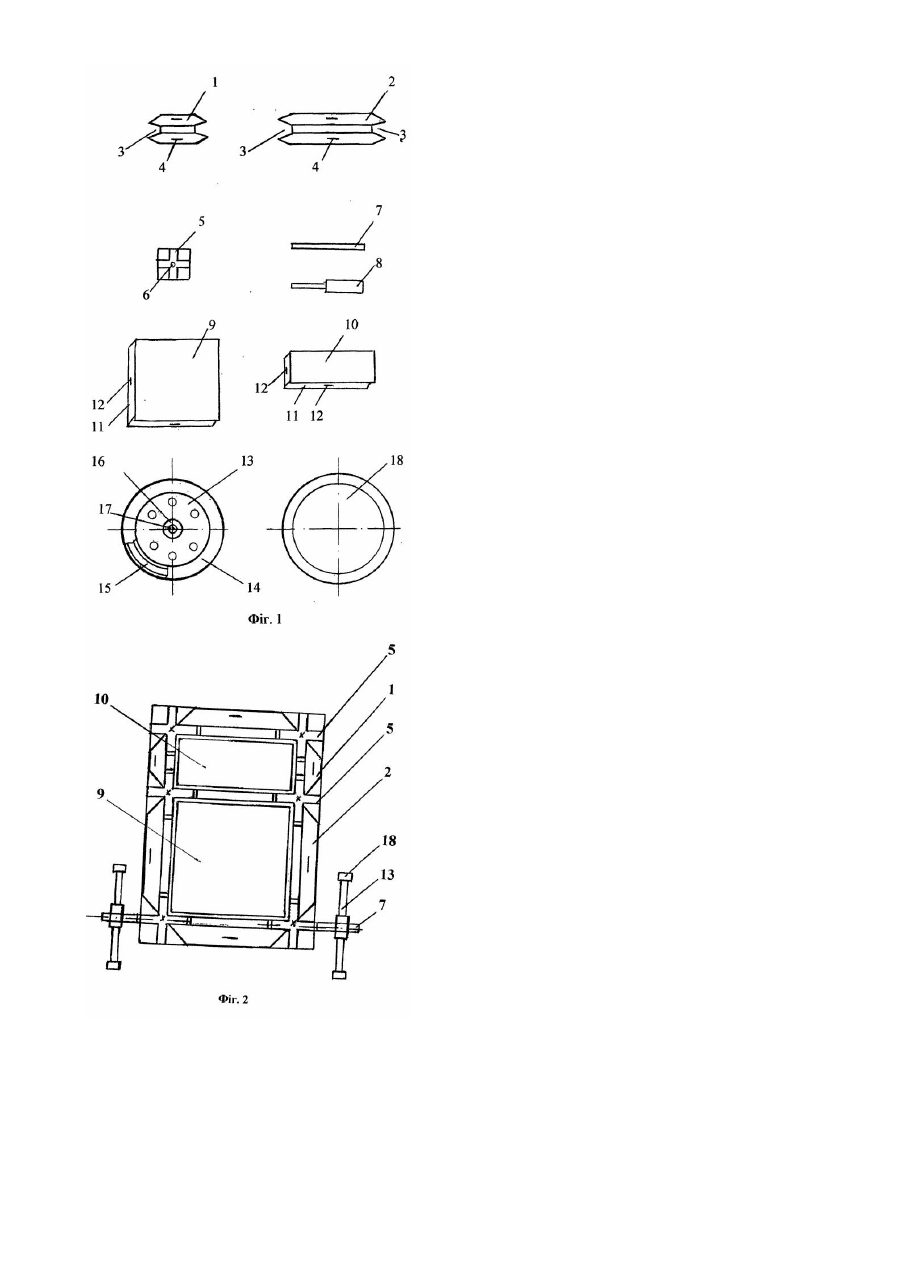

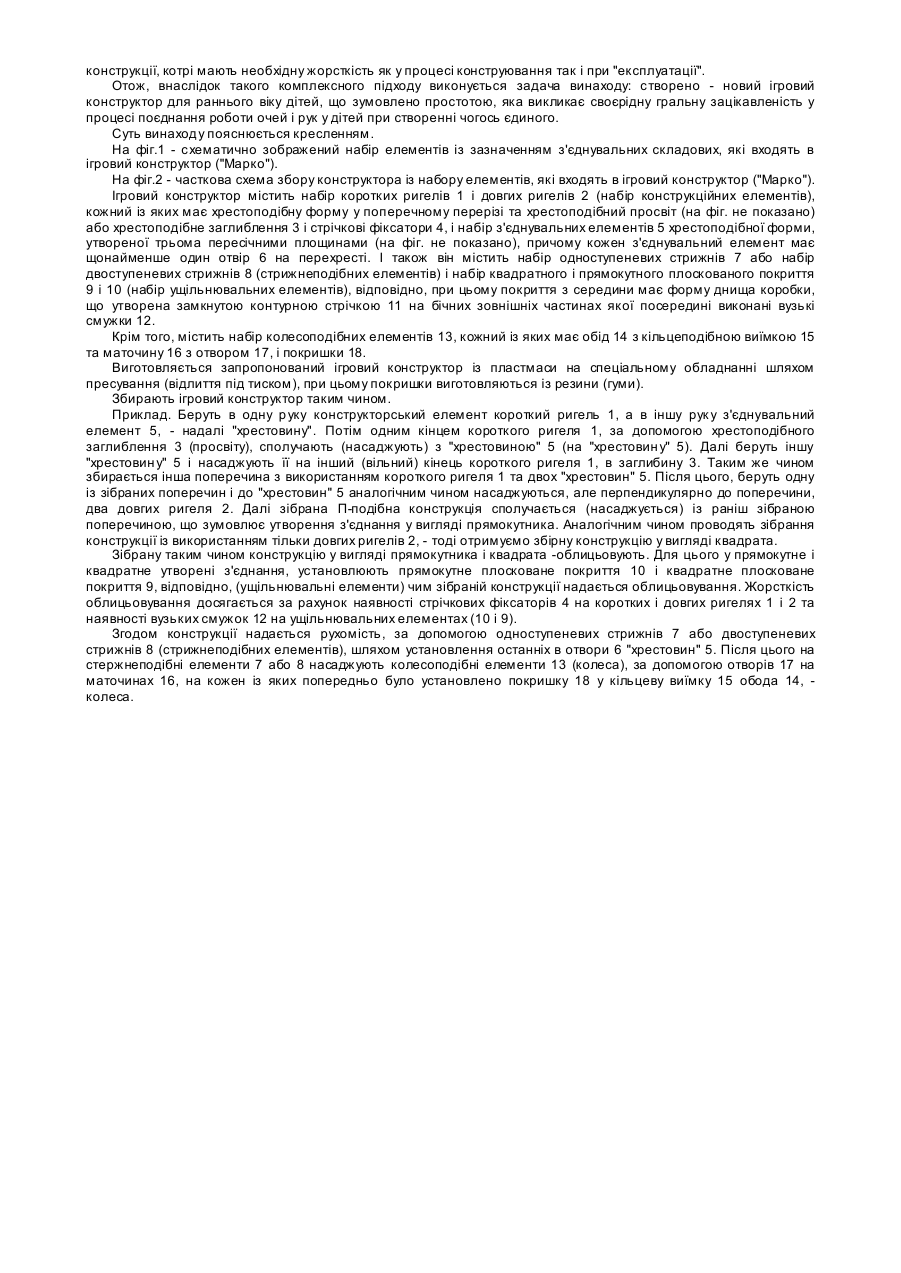

Винахід стосується виробництва дитячих іграшок, зокрема до конструкторів, що виготовлені із пластмаси. Відомий конструктор, що містить набір конструкційних елементів, кожний із яких має корпус у вигляді правильного багатогранника або циліндра та засіб з'єднання з іншим конструкційним елементом, причому засіб з'єднання виконаний у вигляді консольних циліндричних виступів з обмеженнями (буртиками) на вільних торцях і відвідних гніздах, які розміщені почергово по периметру корпусу на визначеній віддалі, і відповідно консольний виступ та гніздо на основі [Конструктор, патент України № 24254, А63Н 33/08, Бюл. № 5,1998p.]. Але даний конструктор має складну конструкцію засобу з'єднання, що потребує складної оснастки для їх виготовлення та зумовлює високу собівартість виробу. Крім того, конструктор має дещо малий вибір у створенні якої-небудь моделі при збиранні в єдине наявних елементів. Найбільш близьким до винаходу, що заявляється, є ігровий конструктор, що містить набір конструкційних елементів, які калібровані по довжині, набір з'єднувальних елементів однакової конфігурації, корпуси яких виконані з можливістю роз'ємного з'єднання з конструкційними елементами та які забезпечені обмеженнями повздовжнього переміщення в процесі з'єднання з останніми, і набір додаткових елементів, які виконані у вигляді круглого колесоподібного елемента з можливістю установлення та обертання його на стержнеподібних елементах, причому кожний колесоподібний елемент має обід з кільцеподібною виїмкою на зовнішній стороні, маточину з отвором під стержнеподібний елемент і кільцеподібну деталь, яка виконана у вигляді покришки з можливістю установки ЇЇ в кільцеподібну виїмку та яка виготовлена із еластичного матеріалу. При цьому, кожний із набору конструкційний елемент виконаний стержнеподібним з блокуючим циліндричним виступом, на обох кінцях стержнеподібного елемента, який має у поперечному перерізі ділянки різної форми (круглої і Х-подібної форми), відкриті заглиблення, жолоби, кільцеві виїмки і одночасно, що кожний стержнеподібний елемент утворений у залежності від попередніх стержневих елементів, де їх калібрована довжина визначається згідно формули. Поряд з цим, кожний із з'єднувальних елементів у вигляді конфігураційного корпусу має центральну частину, яка визначена центральною віссю з'єднувального елемента, і безліч заглиблень у вигляді гнізд для установки конструкційних елементів, де кожне заглиблення виконане відкритим з донною стійкою, що утворені парою консольних захватних туги х пластин з блокуючими виступами, і яка оснащена стопорним засобом у вигляді стопор-кільця. Крім того (для утворення рухомої конструкції), щоб конструкційні розпіркові елементи діяли, як осьові елементи, набір додаткових елементів (колесоподібні елементи і покришки) оснащений приводними шипами, які виконані з можливістю виходження між сусідні перетинки, що мають форму перекладок, розміщених на з'єднувальних елементах [Ігровий конструктор (варіанти), патент України № 24013, А63Н 33/08, Бюл. № 4, 1998p.]. Проте даний іграшковий конструктор має дещо складну конструкцію конструкційних і з'єднувальних елементів, що потребує складної оснастки для їх вигото влення та необхідності дотримання достатньо високих вимог до точності виготовлення стикових поверхонь з'єднання, чим зумовлена висока собівартість виробу. Крім того, складність системи ігрового конструктора не викликає "захоплення" в дітей молодшого віку. В основу винаходу - Ігровий конструктор ("Марко") - поставлена задача створення нового конструктора більш доступного для раннього віку дітей шляхом зміни конструкційних і з'єднувальних елементів та надання їм нового взаємозв'язку і введенням нових елементів, що дає можливість забезпечити спрощення виготовлення елементів набору конструктора та знизити собівартість за рахунок спрощення оснастки. Поставлена задача вирішується тим, що згідно з винаходом: - кожний із набору конструкційний елемент виконаний у вигляді ригеля, що у поперечному перерізі має хрестоподібну форму і такої ж форми просвіт, або заглиблення на обох кінцях ригеля, і кожний із набору з'єднувальний елемент виконаний хрестоподібної форми, яка утворена за допомогою трьох пересічних площин у вигляді поєднаних прямокутних пластин, при цьому, стержнеподібні елементи, як осьові автономні деталі, виконані у вигляді одноступеневого або двоступеневого стрижня, і конструкційні елементи додатково облицьовані набором ущільнювальних елементів, що забезпечуєпокриття поверхні утвореної в процесі з'єднання конструкційних і з'єднувальних елементів; - ригелі виконані у вигляді коротких і довгих лінійних бантин, причому калібрована довжина короткого ригеля до довгого ригеля визначена у співвідношенні 1:2, де довжина короткого ригеля рівна величині найбільшого січення поперечного перерізу останнього; - торцеві сторони ригелів виконані у вигляді зрізаних пірамід, і кожна бічна зовнішня частина посередині має стрічковий фіксатор у вигляді вузької смужки; - кожний із набору з'єднувальний хрестоподібний елемент має щонайменше один отвір, який виконаний у центрі перехрестя; - ущільнювальні елементи виконані у вигляді квадратного і прямокутного плескованого покриття, кожне із яких з середини має форму днища коробки, утвореної за допомогою замкнутої контурної стрічки, на бічних зовнішніх частинах якої посередині виконані вузькі смужки. Задача винаходу вирішена за рахунок того, що запропоновано просте і надійне з'єднання: конструкційних хрестоподібних елементів (ригелів) з з'єднувальними хрестоподібними елементами, що належить до з'єднання типу "прорізь - хрестоподібний шип", і одноступеневих або двоступеневих стрижнів (стрижнеподібних елементів) з з'єднувальними хрестоподібними елементами, безпосередньо через отвір на перехресті, що належить до з'єднання "отвір-штифт". В результаті створена нова надійна система сполучення набірних елементів конструктора, яка дає можливість забезпечити спрощення виготовлення елементів набору конструктора та знизити собівартість за рахунок спрощення оснастки. При цьому за рахунок того, що стержнеподібні елементи у вигляді одноступеневого або двоступеневого стрижнів виконують функцію, як осьові автономні (незалежні) деталі, поряд з простотою їх виконання, при конструюванні створеній моделі надається рух, що не зв'язаний з конструкційними хрестоподібними елементами, тобто незалежно від того, яка модель створена. Одночасно запропоновано просте (у порівнянні з прототипом) визначення довжини конструкторських хрестоподібних елементів - у співвідношенні 1:2 короткого ригеля до довгого ригеля. Крім того, наявність ущільнювальних елементів, котрі забезпечують покриття поверхні у процесі з'єднання конструкційних і з'єднувальних елементів, дає можливість облицювати конструйовані моделі (конструкції), чим забезпечується вибір варіантів у створенні тої чи іншої конструкції. Поряд з цим, за рахунок запропонованого виконання ригелів і ущільнювальних елементів (як зазначено вище) та оснащення їх стрічковими фіксаторами у вигляді вузьких смужок є можливість конструювати різної конфігурації конструкції, котрі мають необхідну жорсткість як у процесі конструювання так і при "експлуатації". Отож, внаслідок такого комплексного підходу виконується задача винаходу: створено - новий ігровий конструктор для раннього віку дітей, що зумовлено простотою, яка викликає своєрідну гральну зацікавленість у процесі поєднання роботи очей і рук у дітей при створенні чогось єдиного. Суть винаходу пояснюється кресленням. На фіг.1 - схематично зображений набір елементів із зазначенням з'єднувальних складових, які входять в ігровий конструктор ("Марко"). На фіг.2 - часткова схема збору конструктора із набору елементів, які входять в ігровий конструктор ("Марко"). Ігровий конструктор містить набір коротких ригелів 1 і довгих ригелів 2 (набір конструкційних елементів), кожний із яких має хрестоподібну форму у поперечному перерізі та хрестоподібний просвіт (на фіг. не показано) або хрестоподібне заглиблення 3 і стрічкові фіксатори 4, і набір з'єднувальних елементів 5 хрестоподібної форми, утвореної трьома пересічними площинами (на фіг. не показано), причому кожен з'єднувальний елемент має щонайменше один отвір 6 на перехресті. І також він містить набір одноступеневих стрижнів 7 або набір двоступеневих стрижнів 8 (стрижнеподібних елементів) і набір квадратного і прямокутного плоскованого покриття 9 і 10 (набір ущільнювальних елементів), відповідно, при цьому покриття з середини має форму днища коробки, що утворена замкнутою контурною стрічкою 11 на бічних зовнішніх частинах якої посередині виконані вузькі смужки 12. Крім того, містить набір колесоподібних елементів 13, кожний із яких має обід 14 з кільцеподібною виїмкою 15 та маточину 16 з отвором 17, і покришки 18. Виготовляється запропонований ігровий конструктор із пластмаси на спеціальному обладнанні шляхом пресування (відлиття під тиском), при цьому покришки виготовляються із резини (гуми). Збирають ігровий конструктор таким чином. Приклад. Беруть в одну р уку конструкторський елемент короткий ригель 1, а в іншу рук у з'єднувальний елемент 5, - надалі "хрестовину". Потім одним кінцем короткого ригеля 1, за допомогою хрестоподібного заглиблення 3 (просвіту), сполучають (насаджують) з "хрестовиною" 5 (на "хрестовин у" 5). Далі беруть іншу "хрестовин у" 5 і насаджують її на інший (вільний) кінець короткого ригеля 1, в заглибину 3. Таким же чином збирається інша поперечина з використанням короткого ригеля 1 та двох "хрестовин" 5. Після цього, беруть одну із зібраних поперечин і до "хрестовин" 5 аналогічним чином насаджуються, але перпендикулярно до поперечини, два довгих ригеля 2. Далі зібрана П-подібна конструкція сполучається (насаджується) із раніш зібраною поперечиною, що зумовлює утворення з'єднання у вигляді прямокутника. Аналогічним чином проводять зібрання конструкції із використанням тільки довгих ригелів 2, - тоді отримуємо збірну конструкцію у вигляді квадрата. Зібрану таким чином конструкцію у вигляді прямокутника і квадрата -облицьовують. Для цього у прямокутне і квадратне утворені з'єднання, установлюють прямокутне плосковане покриття 10 і квадратне плосковане покриття 9, відповідно, (ущільнювальні елементи) чим зібраній конструкції надається облицьовування. Жорсткість облицьовування досягається за рахунок наявності стрічкових фіксаторів 4 на коротких і довгих ригелях 1 і 2 та наявності вузьких смужок 12 на ущільнювальних елементах (10 і 9). Згодом конструкції надається рухомість, за допомогою одноступеневих стрижнів 7 або двоступеневих стрижнів 8 (стрижнеподібних елементів), шляхом установлення останніх в отвори 6 "хрестовин" 5. Після цього на стержнеподібні елементи 7 або 8 насаджують колесоподібні елементи 13 (колеса), за допомогою отворів 17 на маточинах 16, на кожен із яких попередньо було установлено покришку 18 у кільцеву виїмку 15 обода 14, колеса.
