Вібраційна кавітаційно-струменева теплогенеруюча установка
Номер патенту: 35940
Опубліковано: 10.10.2008
Автори: Гордєєв Анатолій Іванович, Урбанюк Євген Антонович, Сілін Радомир Іванович, Гордєєв Олексій Анатолійович
Формула / Реферат
Вібраційна кавітаційно-струменева теплогенеруюча установка, що містить основу, на якій встановлено ванну, розділену на частини дисками з отворами, нижня частина ванни утворює вібраційний гідропульсатор, яка відрізняється тим, що отвори мають з однієї сторони гострі крайки із певним співвідношенням діаметра диска D гідропульсатора та діаметра отвору d (D/d= 12), а з іншої встановлені розетки завихрювачі-подрібнювачі, при цьому конструктивні параметри і режими резонансної роботи віброприводу визначають з умови:
де d - діаметр отвору;
D - діаметр диска;
μ - коефіцієнт витрати рідини при її проходженні крізь отвори, μ = 0,62;
f - частота коливань;
А - амплітуда коливань, А = (2÷3).10-3 м;
V - швидкість витікання рідини крізь отвір, V= 12÷16 м/с.
Текст

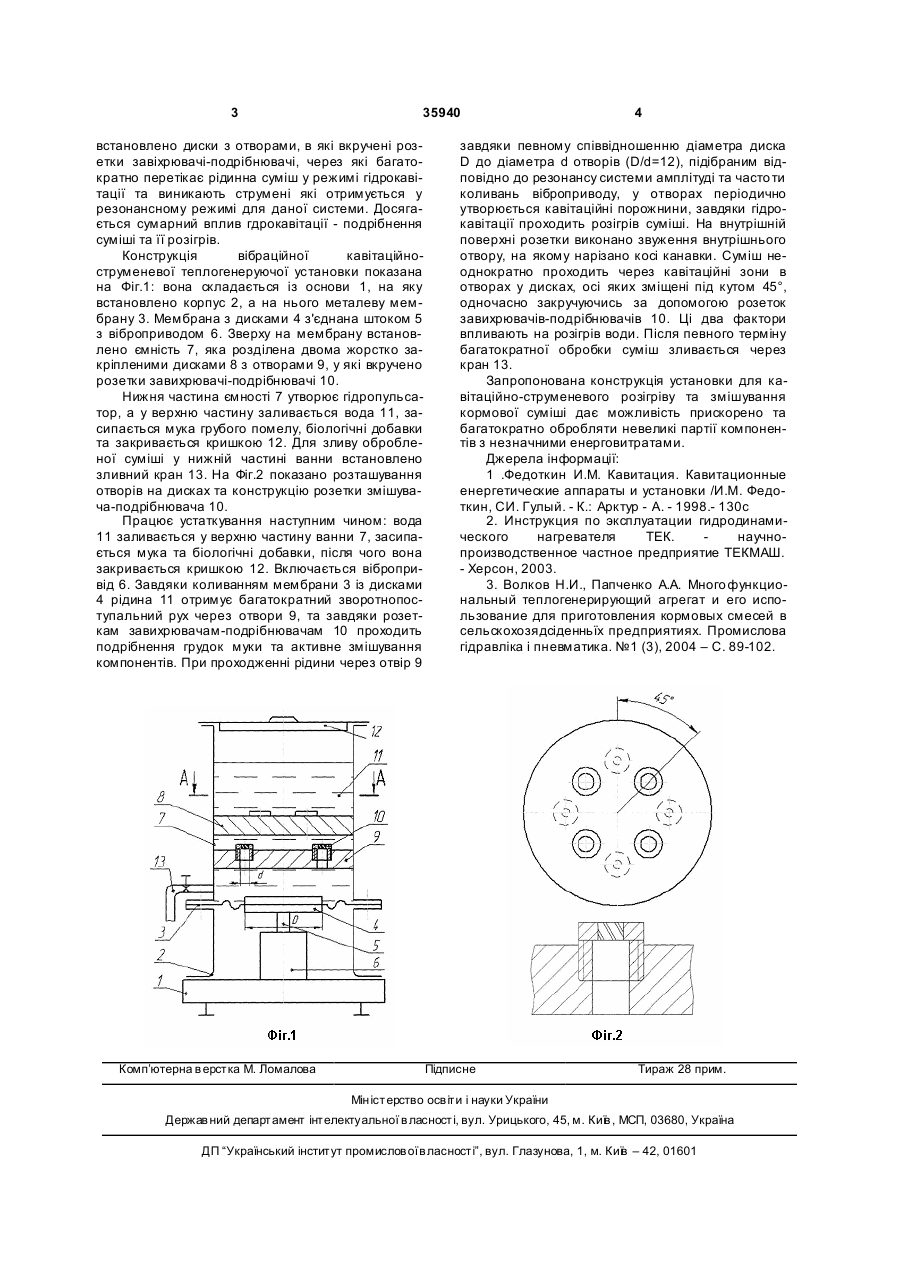

Вібраційна кавітаційно-струменева теплогенеруюча установка, що містить основу, на якій встановлено ванну, розділену на частини дисками з отворами, нижня частина ванни утворює вібраційний гідропульсатор, яка відрізняється тим, що отвори мають з однієї сторони гострі крайки із певним співвідношенням діаметра диска D гідропуль 3 35940 встановлено диски з отворами, в які вкручені розетки завіхрювачі-подрібнювачі, через які багатократно перетікає рідинна суміш у режимі гідрокавітації та виникають струмені які отримується у резонансному режимі для даної системи. Досягається сумарний вплив гдрокавітації - подрібнення суміші та її розігрів. Конструкція вібраційної кавітаційноструменевої теплогенеруючої установки показана на Фіг.1: вона складається із основи 1, на яку встановлено корпус 2, а на нього металеву мембрану 3. Мембрана з дисками 4 з'єднана штоком 5 з віброприводом 6. Зверху на мембрану встановлено ємність 7, яка розділена двома жорстко закріпленими дисками 8 з отворами 9, у які вкручено розетки завихрювачі-подрібнювачі 10. Нижня частина ємності 7 утворює гідропульсатор, а у верхню частину заливається вода 11, засипається мука грубого помелу, біологічні добавки та закривається кришкою 12. Для зливу обробленої суміші у нижній частині ванни встановлено зливний кран 13. На Фіг.2 показано розташування отворів на дисках та конструкцію розетки змішувача-подрібнювача 10. Працює устаткування наступним чином: вода 11 заливається у верхню частину ванни 7, засипається мука та біологічні добавки, після чого вона закривається кришкою 12. Включається вібропривід 6. Завдяки коливанням мембрани 3 із дисками 4 рідина 11 отримує багатократний зворотнопоступальний рух через отвори 9, та завдяки розеткам завихрювачам-подрібнювачам 10 проходить подрібнення грудок муки та активне змішування компонентів. При проходженні рідини через отвір 9 Комп’ютерна в ерстка М. Ломалова 4 завдяки певному співвідношенню діаметра диска D до діаметра d отворів (D/d=12), підібраним відповідно до резонансу системи амплітуді та часто ти коливань віброприводу, у отворах періодично утворюється кавітаційні порожнини, завдяки гідрокавітації проходить розігрів суміші. На внутрішній поверхні розетки виконано звуження внутрішнього отвору, на якому нарізано косі канавки. Суміш неоднократно проходить через кавітаційні зони в отворах у дисках, осі яких зміщені під кутом 45°, одночасно закручуючись за допомогою розеток завихрювачів-подрібнювачів 10. Ці два фактори впливають на розігрів води. Після певного терміну багатократної обробки суміш зливається через кран 13. Запропонована конструкція установки для кавітаційно-струменевого розігріву та змішування кормової суміші дає можливість прискорено та багатократно обробляти невеликі партії компонентів з незначними енерговитратами. Джерела інформації: 1 .Федоткин И.М. Кавитация. Кавитационные енергетические аппараты и установки /И.М. Федоткин, СИ. Гулый. - К.: Арктур - А. - 1998.- 130с 2. Инструкция по эксплуатации гидродинамического нагревателя ТЕК. научнопроизводственное частное предприятие ТЕКМАШ. - Херсон, 2003. 3. Волков Н.И., Папченко А.А. Много функциональный теплогенерирующий агрегат и его использование для приготовления кормовых смесей в сельскохозядсіденньїх предприятиях. Промислова гідравліка і пневматика. №1 (3), 2004 – C. 89-102. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
