Вібраційна установка для обробки дрібних деталей

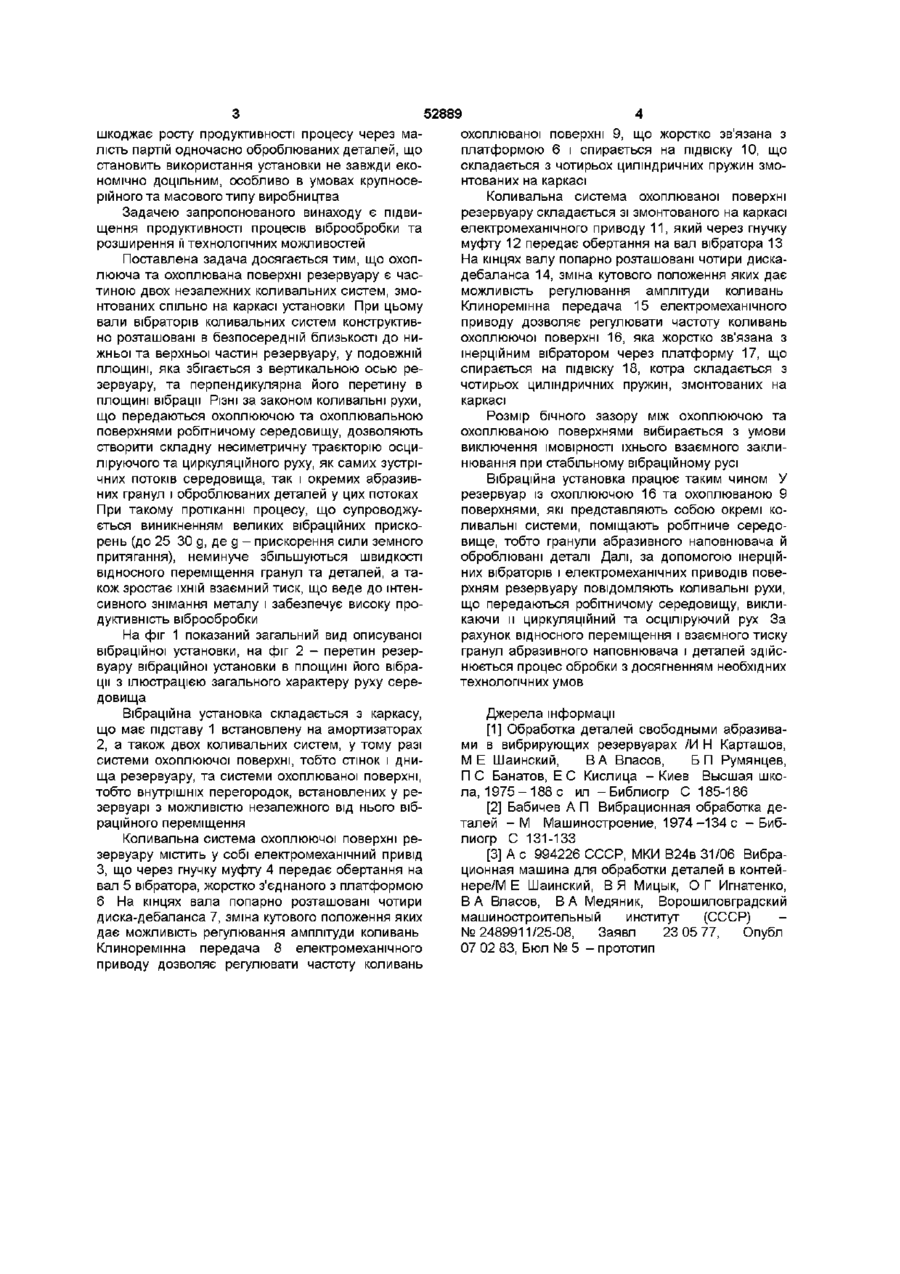

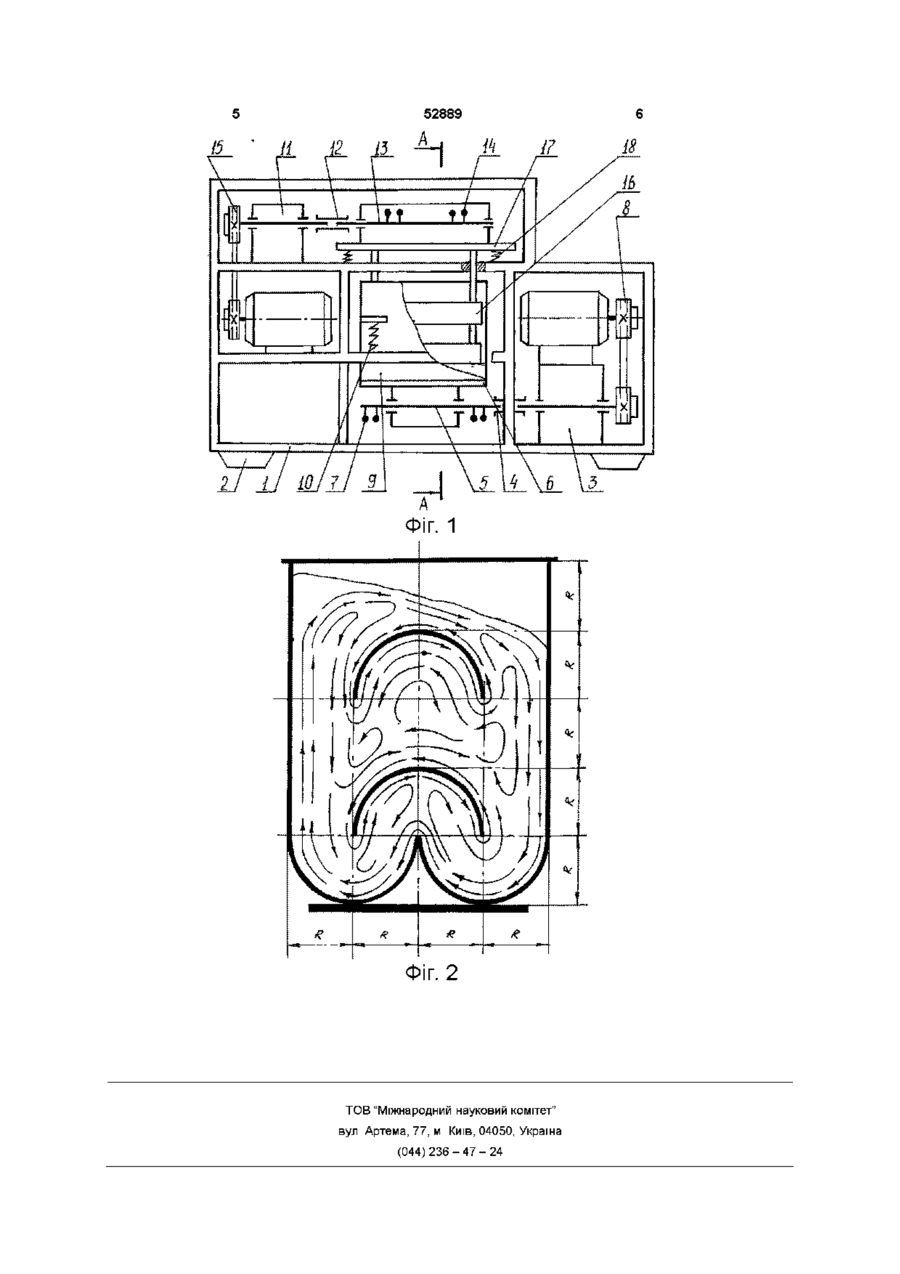

1 Вібраційна установка для обробки дрібних деталей, яка містить пружнопідвішений резервуар з охоплюючою та охоплюваною поверхнями, яка відрізняється тим, що охоплююча та охоплювана поверхні одержують незалежні коливальні рухи від різних інерційних вібраторів, утворюючи при цьому окремі коливальні системи, конструктивно зв'язані в технологічних цілях 2 Вібраційна установка по п 1, яка відрізняється тим, що охоплююча поверхня, ширина перерізу Разом з тим, маючи явні технологічні переваги описана конструкція [3] не позбавлена істотного технічного недоліку, який полягає в тім, що резервуар установки за рахунок наявності "ІГ-подібної перегородки з розміщеним у ній вібратором здобуває значні габаритні розміри, зберігаючи при цьому порівняно невеликий робочий об'єм, який саме і використовується для обробки Цей недолік пере 00 00 ю 52889 шкоджає росту продуктивності процесу через малість партій одночасно оброблюваних деталей, що становить використання установки не завжди економічно доцільним, особливо в умовах крупносерійного та масового типу виробництва Задачею запропонованого винаходу є підвищення продуктивності процесів віброобробки та розширення її технологічних можливостей Поставлена задача досягається тим, що охоплююча та охоплювана поверхні резервуару є частиною двох незалежних коливальних систем, змонтованих спільно на каркасі установки При цьому вали вібраторів коливальних систем конструктивно розташовані в безпосередній близькості до нижньої та верхньої частин резервуару, у подовжній площині, яка збігається з вертикальною осью резервуару, та перпендикулярна його перетину в площині вібрації РІЗНІ за законом коливальні рухи, що передаються охоплюючою та охоплювальною поверхнями робітничому середовищу, дозволяють створити складну несиметричну траєкторію осциліруючого та циркуляційного руху, як самих зустрічних потоків середовища, так і окремих абразивних гранул і оброблюваних деталей у цих потоках При такому протіканні процесу, що супроводжується виникненням великих вібраційних прискорень (до 25 ЗО д, де g - прискорення сили земного притягання), неминуче збільшуються швидкості відносного переміщення гранул та деталей, а також зростає їхній взаємний тиск, що веде до інтенсивного знімання металу і забезпечує високу продуктивність віброобробки На фіг 1 показаний загальний вид описуваної вібраційної установки, на фіг 2 - перетин резервуару вібраційної установки в площині його вібрації з ілюстрацією загального характеру руху середовища Вібраційна установка складається з каркасу, що має підставу 1 встановлену на амортизаторах 2, а також двох коливальних систем, у тому разі системи охоплюючої поверхні, тобто стінок і днища резервуару, та системи охоплюваної поверхні, тобто внутрішніх перегородок, встановлених у резервуарі з можливістю незалежного від нього вібраційного переміщення Коливальна система охоплюючої поверхні резервуару містить у собі електромеханічний привід 3, що через гнучку муфту 4 передає обертання на вал 5 вібратора, жорстко з'єднаного з платформою 6 На кінцях вала попарно розташовані чотири диска-дебаланса 7, зміна кутового положення яких дає можливість регулювання амплітуди коливань Клиноремінна передача 8 електромеханічного приводу дозволяє регулювати частоту коливань охоплюваної поверхні 9, що жорстко зв'язана з платформою 6 і спирається на підвіску 10, що складається з чотирьох циліндричних пружин змонтованих на каркасі Коливальна система охоплюваної поверхні резервуару складається зі змонтованого на каркасі електромеханічного приводу 11, який через гнучку муфту 12 передає обертання на вал вібратора 13 На кінцях валу попарно розташовані чотири дискадебаланса 14, зміна кутового положення яких дає можливість регулювання амплітуди коливань Клиноремінна передача 15 електромеханічного приводу дозволяє регулювати частоту коливань охоплюючої поверхні 16, яка жорстко зв'язана з інерційним вібратором через платформу 17, що спирається на підвіску 18, котра складається з чотирьох циліндричних пружин, змонтованих на каркасі Розмір бічного зазору між охоплюючою та охоплюваною поверхнями вибирається з умови виключення імовірності їхнього взаємного заклинювання при стабільному вібраційному русі Вібраційна установка працює таким чином У резервуар із охоплюючою 16 та охоплюваною 9 поверхнями, які представляють собою окремі коливальні системи, поміщають робітниче середовище, тобто гранули абразивного наповнювача й оброблювані деталі Далі, задопомогою інерційних вібраторів і електромеханічних приводів поверхням резервуару повідомляють коливальні рухи, що передаються робітничому середовищу, викликаючи и циркуляційний та осціліруючий рух За рахунок відносного переміщення і взаємного тиску гранул абразивного наповнювача і деталей здійснюється процес обробки з досягненням необхідних технологічних умов Джерела інформації [1] Обработка деталей свободными абразивами в вибрирующих резервуарах /И Н Карташов, M E Шаинский, В А Власов, БП Румянцев, П С Банатов, Е С Кислица - Киев Высшая школа, 1975-188 с ил-Библиогр С 185-186 [2] Бабичев А П Вибрационная обработка деталей - М Машиностроение, 1974-134с - Библиогр С 131-133 [3] А с 994226 СССР, МКИ В24в 31/06 Вибрационная машина для обработки деталей в контейнере/М Е Шаинский, В Я Мицык, О Г Игнатенко, В А Власов, В А Медяник, Ворошиловградский машиностроительный институт (СССР) №2489911/25-08, Заявл 23 05 77, Опубл 07 02 83, Бюл № 5 - прототип 52889 /5 ФІГ. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
