Циліндричний електромагніт
Номер патенту: 35943
Опубліковано: 10.10.2008
Автори: Скубій Леонід В'ячеславович, Косенков Володимир Данилович
Формула / Реферат
Циліндричний електромагніт, який складається з ярма електромагніта та рухомого якоря зі штоком, який відрізняється тим, що рухома частина складається з неферомагнітного штока та двох феромагнітних шайб, причому шайба меншого діаметра насаджена на шток і впирається у виступ на ньому, а шайба більшого діаметра може пересуватись по шайбі меншого діаметра і впирається у виступ на ній так, що в початковому положенні відстань між шайбою меншого діаметра і нерухомою частиною електромагніта дорівнює потрібній величині ходу, а між шайбою більшого діаметра і нерухомою частиною вдвічі менша.
Текст

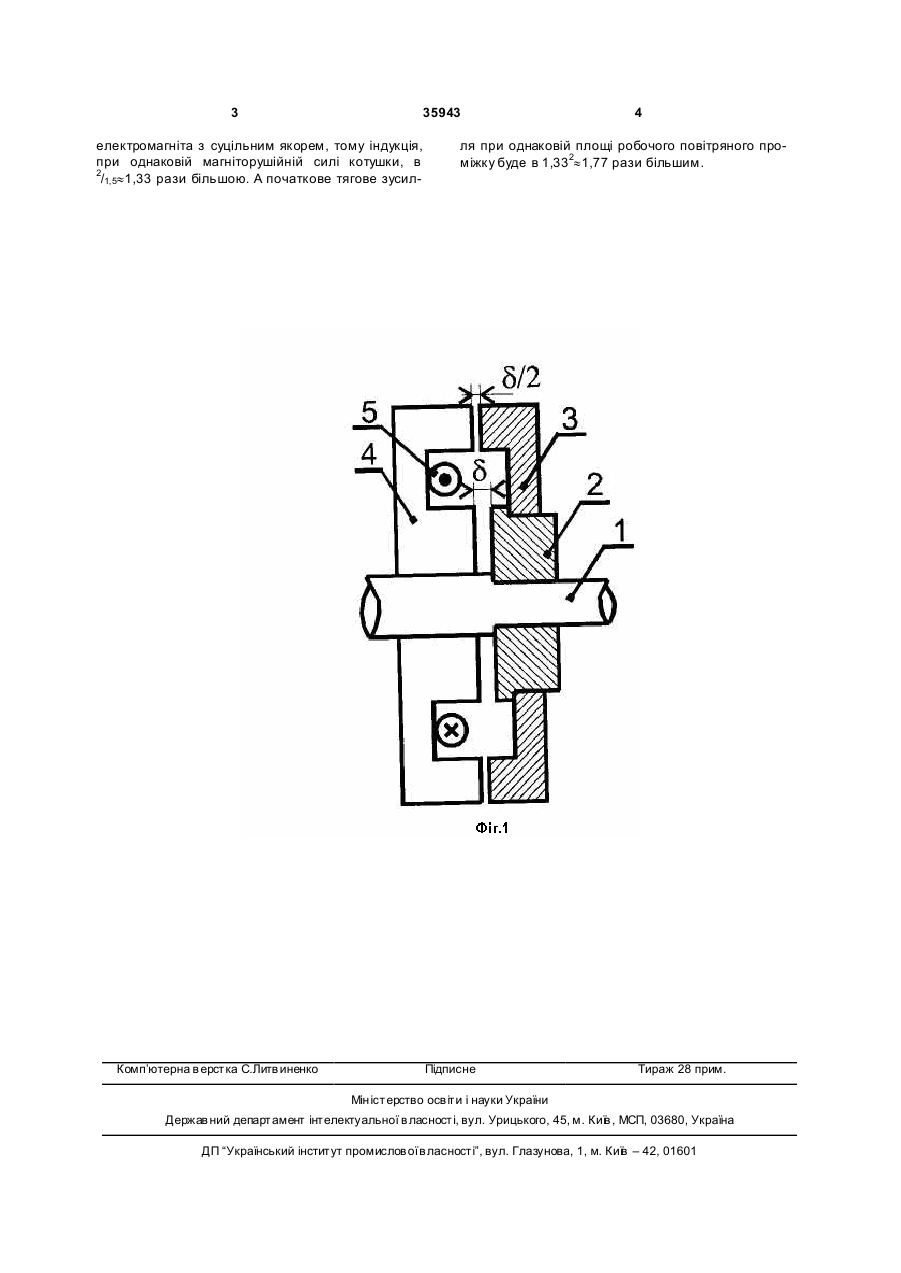

Циліндричний електромагніт, який складається з ярма електромагніта та рухомого якоря зі штоком, який відрізняється тим, що р ухома час 3 35943 електромагніта з суцільним якорем, тому індукція, при однаковій магніторушійній силі котушки, в 2 /1,5»1,33 рази більшою. А початкове тягове зусил Комп’ютерна в ерстка C.Литв иненко 4 ля при однаковій площі робочого повітряного проміжку буде в 1,332»1,77 рази більшим. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCylindrical electromagnet
Автори англійськоюKosenkov Volodymyr Danylovych, Skubii Leonid Viacheslavovych
Назва патенту російськоюЦилиндрический электромагнит
Автори російськоюКосенков Владимир Данилович, Скубий Леонид Вячеславович
МПК / Мітки
МПК: H02K 41/02
Мітки: циліндричний, електромагніт
