Електромагніт

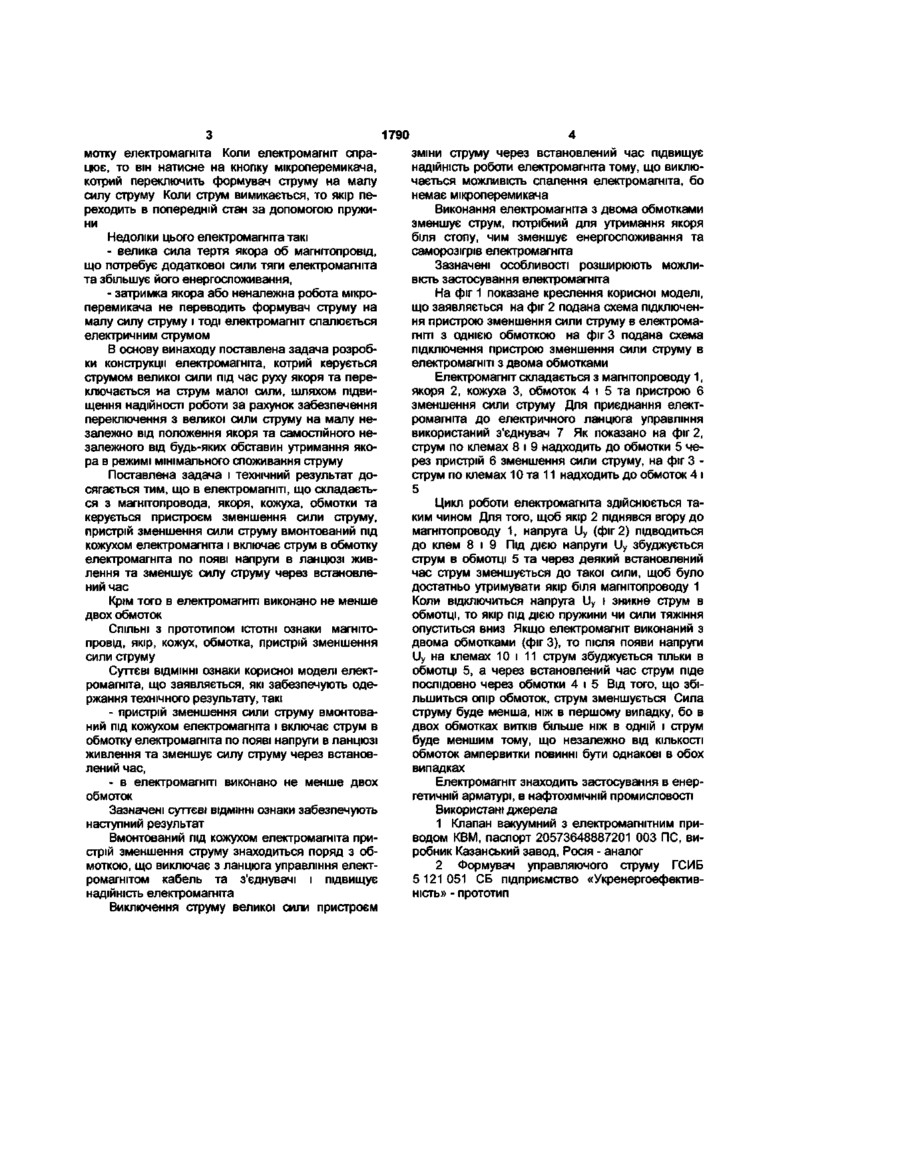

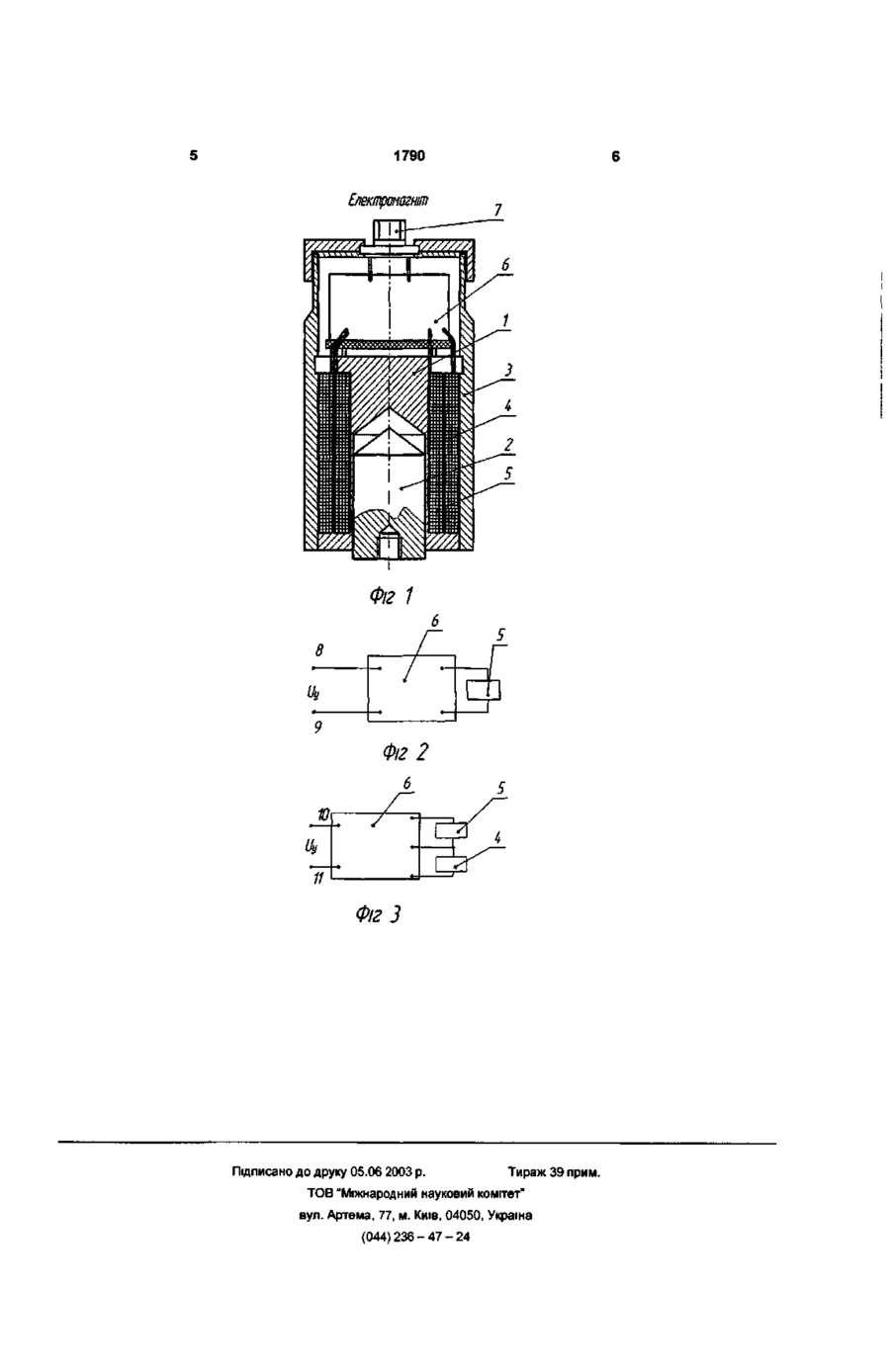

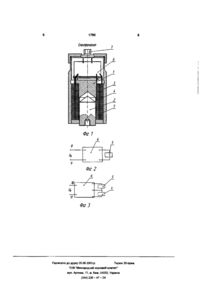

1 Електромагніт, що складається з магнітопроводу, якоря, кожуха, обмотки та пристрою зменшення сили струму, який відрізняється тим, що пристрій зменшення сили струму вмонтований під кожухом електромагніта і включає струм в обмотку електромагніта по появі напруги в ланцюзі живлення та зменшує силу струму через встановлений час 2 Електромагніт за п 1, який відрізняється тим, що в електромагніті виконано не менше двох обмоток вання, з якого спрямлений струм по двох провідниках надходить до котушки Коли якір електромагніта переміститься вгору, він переключить мікроперемикач, котрий в свою чергу переключає електронний вимикач на малу силу струму Цей електромагніт має недоліки, які полягають в тому, що управління електромагнітом відбувається через чотири проводи та два з'єднувачі, що знижує надійність електромагніта Другим недоліком є те, що будь-який збій в роботі, або відмова мікроперемикача, або затримка якоря внизу не призводить до перемикання електронного перемикача на малу силу струму і тоді електромагніт спалюється електричним струмом (виходить з ладу) За прототип взятий електромагніт, котрий є складовою частиною клапана електромагнітного підприємства Укренергоефективність [2] Електромагніт складається з кожуха, магнітопровода, мікроперемикача, обмотки та якоря, виконаного з центральним отвором, через котрий проходить робоче середовище клапана Управління електромагнітом здійснюється через формувач струму, котрий виконаний окремим приладом та приєднується до електромагніта через з'єднувач та чотирьохпровщний кабель Якір електромагніта ущільнений (герметизований) щодо магнітопроводу спеціальними манжетами, котрі створюють тертя та збільшують навантаження на якір Управління електромагнітом здійснюється подачею напруги на формувач струму, котрий спрямлює змінний струм на сталий і подає його в об О) 1790 мотку електромагніта Коли електромагніт спрацює, то він натисне на кнопку мікроперемикача, котрий переключить формувач струму на малу силу струму Коли струм вимикається, то якір переходить в попередній стан за допомогою пружини Недоліки цього електромагніта такі - велика сила тертя якора об магнітопровід, що потребує додаткової сили тяги електромагніта та збільшує його енергоспоживання, - затримка якора або неналежна робота мікроперемикача не переводить формувач струму на малу силу струму і тоді електромагніт спалюється електричним струмом В основу винаходу поставлена задача розробки конструкції електромагніта, котрий керується струмом великої сили під час руху якоря та переключається на струм малої сили, шляхом підвищення надійності роботи за рахунок забезпечення переключення з великої сили струму на малу незалежно від положення якоря та самостійного незалежного від будь-яких обставин утримання якора в режимі мінімального споживання струму Поставлена задача і технічний результат досягається тим, що в електромагніті, що складається з магнітопровода, якоря, кожуха, обмотки та керується пристроєм зменшення сили струму, пристрій зменшення сили струму вмонтований під кожухом електромагніта і включає струм в обмотку електромагніта по появі напруги в ланцюзі живлення та зменшує силу струму через встановлений час Крім того в електромагніті виконано не менше двох обмоток СПІЛЬНІ З прототипом ІСТОТНІ ознаки магнітопровід, якір, кожух, обмотка, пристрій зменшення сили струму Суттєві ВІДМІННІ ознаки корисної моделі електромагніта, що заявляється, які забезпечують одержання технічного результату, такі - пристрій зменшення сили струму вмонтований під кожухом електромагніта і включає струм в обмотку електромагніта по появі напруги в ланцюзі живлення та зменшує силу струму через встановлений час, - в електромагніті виконано не менше двох обмоток Зазначені суттєві ВІДМІННІ ознаки забезпечують наступний результат Вмонтований під кожухом електромагніта пристрій зменшення струму знаходиться поряд з обмоткою, що виключає з ланцюга управління електромагнітом кабель та з'єднувачі і підвищує надійність електромагніта Виключення струму великої сили пристроєм зміни струму через встановлений час підвищує надійність роботи електромагніта тому, що виключається можливість спалення електромагніта, бо немає мікроперемикача Виконання електромагніта з двома обмотками зменшує струм, потрібний для утримання якоря біля стопу, чим зменшує енергоспоживання та саморозігрів електромагніта Зазначені особливості розширюють можливість застосування електромагніта На фіг 1 показане креслення корисної моделі, що заявляється на фіг 2 подана схема підключення пристрою зменшення сили струму в електромагніті з однією обмоткою на фіг 3 подана схема підключення пристрою зменшення сили струму в електромагніті з двома обмотками Електромагніт складається з магнітолроводу 1, якоря 2, кожуха 3, обмоток 4 і 5 та пристрою 6 зменшення сили струму Для приєднання електромагніта до електричного ланцюга управління використаний з'єднувач 7 Як показано на фіг 2, струм по клемах 8 і 9 надходить до обмотки 5 через пристрій 6 зменшення сили струму, на фіг 3 струм по клемах 10 та 11 надходить до обмоток 4 і 5 Цикл роботи електромагніта здійснюється таким чином Для того, щоб якір 2 піднявся вгору до магнітопроводу 1, напруга І) у (фіг 2) підводиться до клем 8 і 9 Під ДІЄЮ напруги Uy збуджується струм в обмотці 5 та через деякий встановлений час струм зменшується до такої сили, щоб було достатньо утримувати якір біля магнітопроводу 1 Коли відключиться напруга U y і зникне струм в обмотці, то якір під дією пружини чи сили тяжіння опуститься вниз Якщо електромагніт виконаний з двома обмотками (фіг 3), то після появи напруги Uy на клемах 10 і 11 струм збуджується тільки в обмотці 5, а через встановлений час струм піде послідовно через обмотки 4 і 5 Від того, що збільшиться опір обмоток, струм зменшується Сила струму буде менша, ніж в першому випадку, бо в двох обмотках витків більше ніж в одній і струм буде меншим тому, що незалежно від КІЛЬКОСТІ обмоток ампервитки повинні бути однакові в обох випадках Електромагніт знаходить застосування в енергетичній арматурі, в нафтохімічній промисловості Використані джерела 1 Клапан вакуумний з електромагнітним приводом КВМ, паспорт 20573648887201 003 ПС, виробник Казанський завод, Росія - аналог 2 Формувач управляючого струму ГСИБ 5 121 051 СБ підприємство «Укренергоефективність» - прототип 1790 Електромагніт Фіг 1 Фіг З Підписано до друку 05.06 2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
