Спосіб виготовлення фарфорової зубної коронки

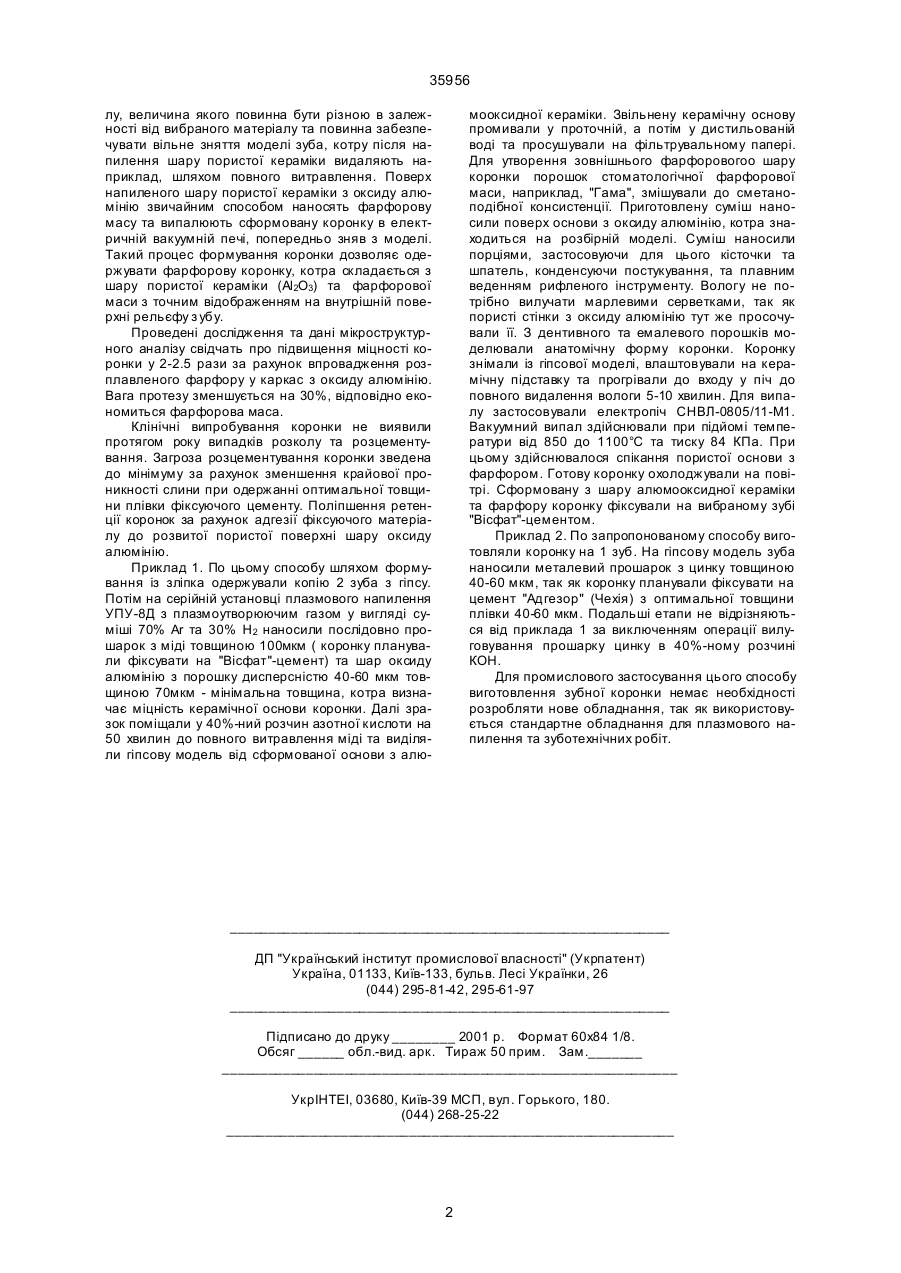

Спосіб виготовлення фарфорової зубної коронки, що включає одержання зліпка, виготовлен 35956 лу, величина якого повинна бути різною в залежності від вибраного матеріалу та повинна забезпечувати вільне зняття моделі зуба, котру після напилення шару пористої кераміки видаляють наприклад, шляхом повного витравлення. Поверх напиленого шару пористої кераміки з оксиду алюмінію звичайним способом наносять фарфорову масу та випалюють сформовану коронку в електричній вакуумній печі, попередньо зняв з моделі. Такий процес формування коронки дозволяє одержувати фарфорову коронку, котра складається з шару пористої кераміки (Al2O3) та фарфорової маси з точним відображенням на внутрішній поверхні рельєфу з убу. Проведені дослідження та дані мікроструктурного аналізу свідчать про підвищення міцності коронки у 2-2.5 рази за рахунок впровадження розплавленого фарфору у каркас з оксиду алюмінію. Вага протезу зменшується на 30%, відповідно економиться фарфорова маса. Клінічні випробування коронки не виявили протягом року випадків розколу та розцементування. Загроза розцементування коронки зведена до мінімуму за рахунок зменшення крайової проникності слини при одержанні оптимальної товщини плівки фіксуючого цементу. Поліпшення ретенції коронок за рахунок адгезії фіксуючого матеріалу до розвитої пористої поверхні шару оксиду алюмінію. Приклад 1. По цьому способу шляхом формування із зліпка одержували копію 2 зуба з гіпсу. Потім на серійній установці плазмового напилення УПУ-8Д з плазмоутворюючим газом у вигляді суміші 70% Ar та 30% H2 наносили послідовно прошарок з міді товщиною 100мкм ( коронку планували фіксувати на "Вісфат"-цемент) та шар оксиду алюмінію з порошку дисперсністю 40-60 мкм товщиною 70мкм - мінімальна товщина, котра визначає міцність керамічної основи коронки. Далі зразок поміщали у 40%-ний розчин азотної кислоти на 50 хвилин до повного витравлення міді та виділяли гіпсову модель від сформованої основи з алю мооксидної кераміки. Звільнену керамічну основу промивали у проточній, а потім у дистильованій воді та просушували на фільтрувальному папері. Для утворення зовнішнього фарфоровогоо шару коронки порошок стоматологічної фарфорової маси, наприклад, "Гама", змішували до сметаноподібної консистенції. Приготовлену суміш наносили поверх основи з оксиду алюмінію, котра знаходиться на розбірній моделі. Суміш наносили порціями, застосовуючи для цього кісточки та шпатель, конденсуючи постукування, та плавним веденням рифленого інструменту. Вологу не потрібно вилучати марлевими серветками, так як пористі стінки з оксиду алюмінію тут же просочували її. З дентивного та емалевого порошків моделювали анатомічну форму коронки. Коронку знімали із гіпсової моделі, влаштовували на керамічну підставку та прогрівали до входу у піч до повного видалення вологи 5-10 хвилин. Для випалу застосовували електропіч СНВЛ-0805/11-M1. Вакуумний випал здійснювали при підйомі температури від 850 до 1100°С та тиску 84 КПа. При цьому здійснювалося спікання пористої основи з фарфором. Готову коронку охолоджували на повітрі. Сформовану з шару алюмооксидної кераміки та фарфору коронку фіксували на вибраному зубі "Вісфат"-цементом. Приклад 2. По запропонованому способу виготовляли коронку на 1 зуб. На гіпсову модель зуба наносили металевий прошарок з цинку товщиною 40-60 мкм, так як коронку планували фіксувати на цемент "Адгезор" (Чехія) з оптимальної товщини плівки 40-60 мкм. Подальші етапи не відрізняються від приклада 1 за виключенням операції вилуговування прошарку цинку в 40%-ному розчині КОН. Для промислового застосування цього способу виготовлення зубної коронки немає необхідності розробляти нове обладнання, так як використовується стандартне обладнання для плазмового напилення та зуботехнічних робіт. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
