Спосіб виготовлення зубного протезу

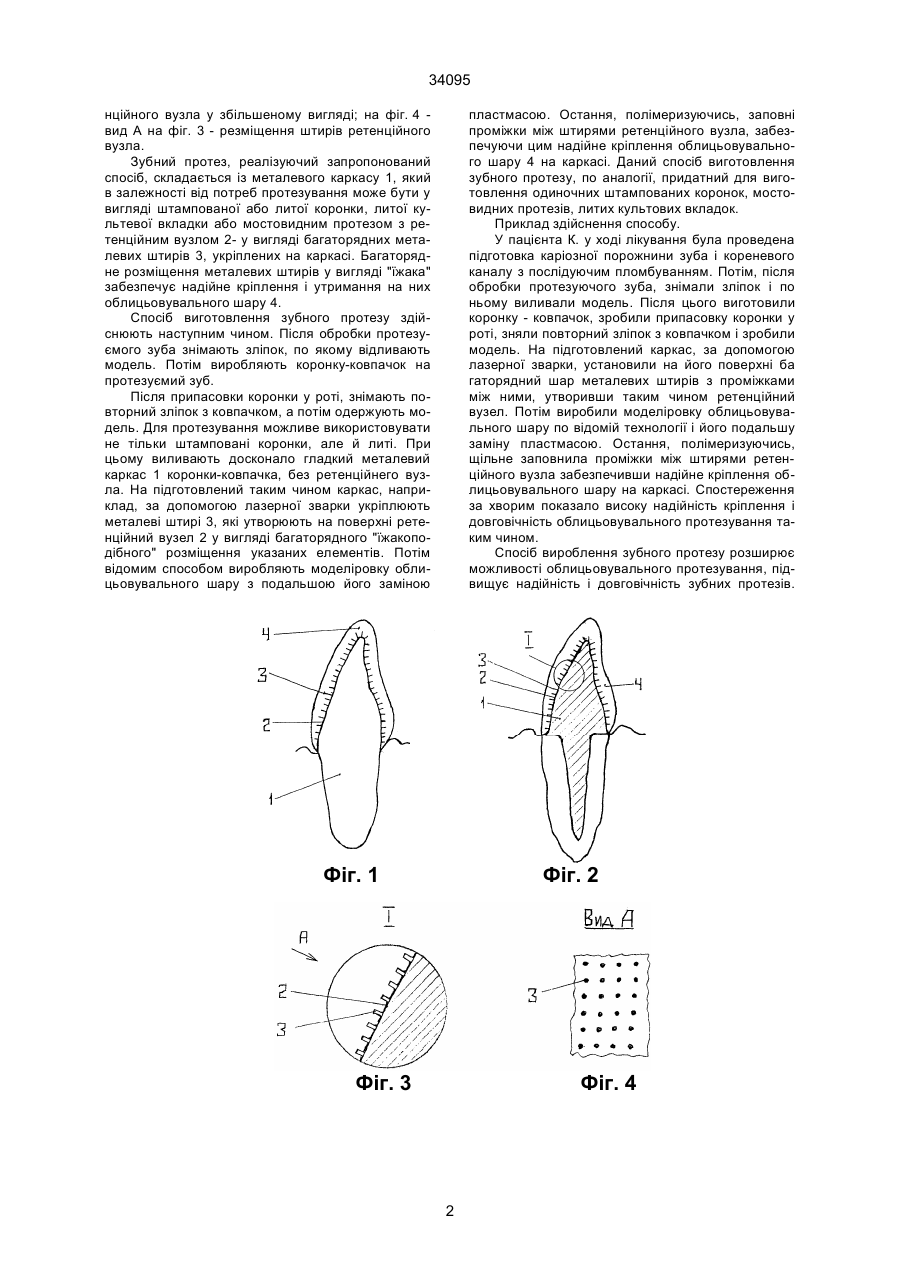

Спосіб виготовлення зубного протезу, який вміщує виготовлення каркасу, виконання на ньому ретенційного вузла і нанесення облицьовувального шару на каркас, який відрізняється тим, що ретенційний вузел виконують шляхом установки на поверхні каркасу багаторядних металевих штирів. (19) (21) 99063024 (22) 02.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Максудов Яшар Ісбат Огли, Максудова Арзу Яшарівна, Максудов Богдан Яшарович (73) Максудов Яшар Ісбат огли, Максудова Арзу 34095 нційного вузла у збільшеному вигляді; на фіг. 4 вид А на фіг. 3 - резміщення штирів ретенційного вузла. Зубний протез, реалізуючий запропонований спосіб, складається із металевого каркасу 1, який в залежності від потреб протезування може бути у вигляді штампованої або литої коронки, литої культевої вкладки або мостовидним протезом з ретенційним вузлом 2- у вигляді багаторядних металевих штирів 3, укріплених на каркасі. Багаторядне розміщення металевих штирів у вигляді "їжака" забезпечує надійне кріплення і утримання на них облицьовувального шару 4. Спосіб виготовлення зубного протезу здійснюють наступним чином. Після обробки протезуємого зуба знімають зліпок, по якому відливають модель. Потім виробляють коронку-ковпачок на протезуємий зуб. Після припасовки коронки у роті, знімають повторний зліпок з ковпачком, а потім одержують модель. Для протезування можливе використовувати не тільки штамповані коронки, але й литі. При цьому виливають досконало гладкий металевий каркас 1 коронки-ковпачка, без ретенційнего вузла. На підготовлений таким чином каркас, наприклад, за допомогою лазерної зварки укріплюють металеві штирі 3, які утворюють на поверхні ретенційний вузел 2 у вигляді багаторядного "їжакоподібного" розміщення указаних елементів. Потім відомим способом виробляють моделіровку облицьовувального шару з подальшою його заміною пластмасою. Остання, полімеризуючись, заповні проміжки між штирями ретенційного вузла, забезпечуючи цим надійне кріплення облицьовувального шару 4 на каркасі. Даний спосіб виготовлення зубного протезу, по аналогії, придатний для виготовлення одиночних штампованих коронок, мостовидних протезів, литих культових вкладок. Приклад здійснення способу. У пацієнта К. у ході лікування була проведена підготовка каріозної порожнини зуба і кореневого каналу з послідуючим пломбуванням. Потім, після обробки протезуючого зуба, знімали зліпок і по ньому виливали модель. Після цього виготовили коронку - ковпачок, зробили припасовку коронки у роті, зняли повторний зліпок з ковпачком і зробили модель. На підготовлений каркас, за допомогою лазерної зварки, установили на його поверхні ба гаторядний шар металевих штирів з проміжками між ними, утворивши таким чином ретенційний вузел. Потім виробили моделіровку облицьовувального шару по відомій технології і його подальшу заміну пластмасою. Остання, полімеризуючись, щільне заповнила проміжки між штирями ретенційного вузла забезпечивши надійне кріплення облицьовувального шару на каркасі. Спостереження за хворим показало високу надійність кріплення і довговічність облицьовувального протезування таким чином. Спосіб вироблення зубного протезу розширює можливості облицьовувального протезування, підвищує надійність і довговічність зубних протезів. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 2 34095 ____________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
