Спосіб вимірювання параметрів коливань дротяного електрода при електроерозійному вирізанні
Номер патенту: 36166
Опубліковано: 10.10.2008
Автори: Хижняк Євген Валерійович, Поляков Святослав Петрович, Ступак Денис Олегович, Осипенко Василь Іванович
Формула / Реферат
Спосіб безконтактного визначення параметрів коливань дротяного електрода шляхом вимірювання зміни інтенсивності світлового потоку внаслідок перекриття його дротяним електродом, що коливається, який відрізняється тим, що вимірювання здійснюють в двох взаємно перпендикулярних площинах, а світловий потік генерують лазерні випромінювачі.
Текст

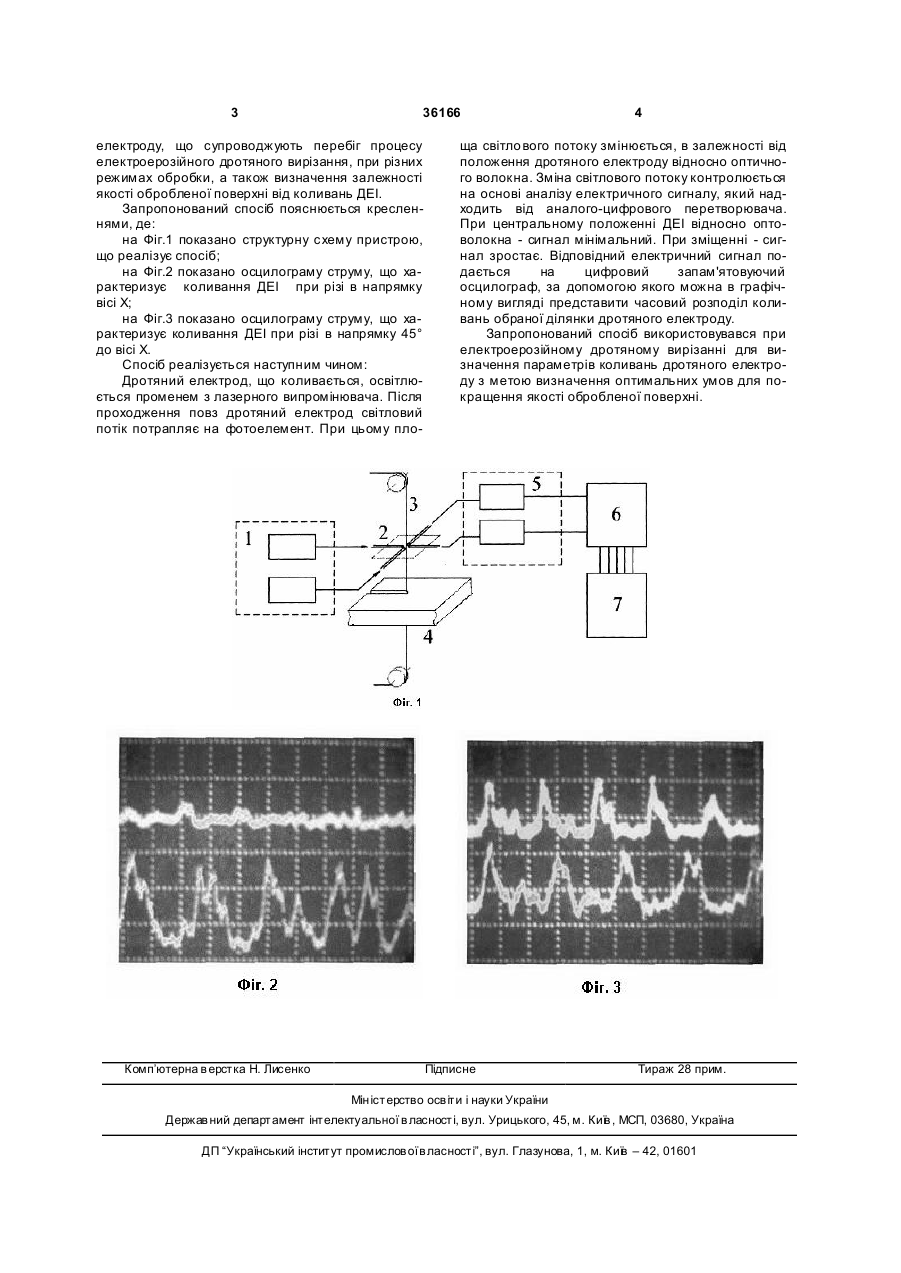

Спосіб безконтактного визначення параметрів коливань дротяного електрода шляхом вимірювання зміни інтенсивності світлового потоку внаслідок перекриття його дротяним електродом, що коливається, який відрізняється тим, що вимірювання здійснюють в двох взаємно перпендикулярних площинах, а світловий потік генерують лазерні випромінювачі. (19) (21) u200807368 (22) 28.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ОСИПЕНКО ВАСИЛЬ ІВАНОВИЧ, U A, ХИЖНЯК ЄВГЕН ВАЛЕРІЙОВИЧ, UA, СТУПАК ДЕНИС ОЛЕГОВИЧ, UA, ПОЛЯКОВ СВЯТОСЛАВ ПЕТРОВИЧ, UA (73) ЧЕРКАСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 36166 електроду, що супроводжують перебіг процесу електроерозійного дротяного вирізання, при різних режимах обробки, а також визначення залежності якості обробленої поверхні від коливань ДЕІ. Запропонований спосіб пояснюється кресленнями, де: на Фіг.1 показано структурну схему пристрою, що реалізує спосіб; на Фіг.2 показано осцилограму струму, що характеризує коливання ДЕІ при різі в напрямку вісі Х; на Фіг.3 показано осцилограму струму, що характеризує коливання ДЕІ при різі в напрямку 45° до вісі X. Спосіб реалізується наступним чином: Дротяний електрод, що коливається, освітлюється променем з лазерного випромінювача. Після проходження повз дротяний електрод світловий потік потрапляє на фотоелемент. При цьому пло Комп’ютерна в ерстка Н. Лисенко 4 ща світло вого потоку змінюється, в залежності від положення дротяного електроду відносно оптичного волокна. Зміна світлового потоку контролюється на основі аналізу електричного сигналу, який надходить від аналого-цифрового перетворювача. При центральному положенні ДЕІ відносно оптоволокна - сигнал мінімальний. При зміщенні - сигнал зростає. Відповідний електричний сигнал подається на цифровий запам'ятовуючий осцилограф, за допомогою якого можна в графічному вигляді представити часовий розподіл коливань обраної ділянки дротяного електроду. Запропонований спосіб використовувався при електроерозійному дротяному вирізанні для визначення параметрів коливань дротяного електроду з метою визначення оптимальних умов для покращення якості обробленої поверхні. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of measurement of parameters of vibrations of wire electrode at electroerosion cutting
Автори англійськоюOsypenko Vasyl Ivanovych, Khyzhniak Yevhen Valeriiovych, Stupak Denys Olehovych, Poliakov Sviatoslav Petrovych
Назва патенту російськоюСпособ измерения параметров колебаний проволочного электрода при электроэрозионной резке
Автори російськоюОсипенко Василий Иванович, Хижняк Евгений Валерьевич, Ступак Денис Олегович, Поляков Святослав Петрович
МПК / Мітки
МПК: B23H 7/00
Мітки: вимірювання, вирізанні, електрода, коливань, дротяного, параметрів, електроерозійному, спосіб
Код посилання
<a href="https://ua.patents.su/2-36166-sposib-vimiryuvannya-parametriv-kolivan-drotyanogo-elektroda-pri-elektroerozijjnomu-virizanni.html" target="_blank" rel="follow" title="База патентів України">Спосіб вимірювання параметрів коливань дротяного електрода при електроерозійному вирізанні</a>
