Пристрій для вимірювання механічних параметрів електромагнітного реле

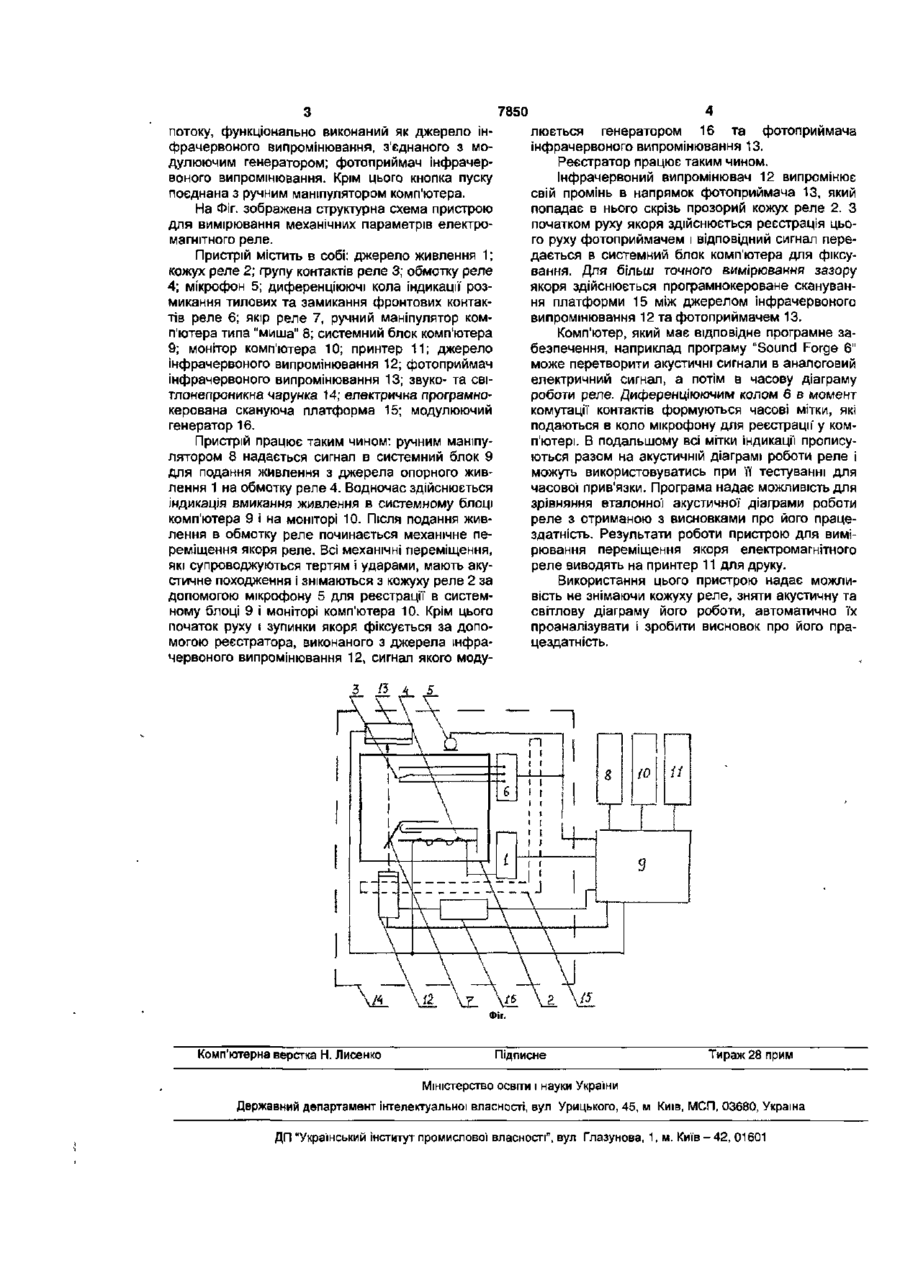

Пристрій для вимірювання механічних параметрів електромагнітного реле, що містить джерело опорного живлення, з'єднаного з кнопкою пуску та обмоткою реле, випромінювач світлового потоку, фотоприймач, реєстратор моменту зупинки якоря, елементи пам'яті і блок зрівняння, який відрізняється тим, що елементи пам'яті, блок зрівняння функціонально виконані сумісно в системному блоці комп'ютера, до якого підключена звуко- та світлонепроникна чарунка, в якій розташовані: реєстратор моменту початку руху і зупинки якоря, виконаний в вигляді прикріпленого усередині кожуха звуко- та світлонепроникної чарунки мікрофона, в коло якого ввімкнуті диференціюючі кола індикації розмикання тилових контактів і замикання фронтових контактів реле; електрична програмно-керована скануюча платформа з блоком випробуваного реле; випромінювач світлового потоку, функціонально виконаний як джерело інфрачервоного випромінювання, з'єднаного з модулюючим генератором; фотоприймач інфрачервоного випромінювання, крім цього кнопка пуску з'єднана з ручним маніпулятором комп'ютера. Корисна модель відноситься до вимірювальної техніки, а саме до пристроїв вимірювання механічних і електричних величин за допомогою електронно-акустичних пристроїв. Корисна модель направлена на розв'язання існуючої проблеми автоматизації процесу вимірювання переміщення якоря електромагнітних реле пристроїв безпеки залізничної автоматики. Відомий пристрій для вимірювання механічних параметрів електромагнітних апаратів, який містить в собі вимірювальний перетворювач положення якоря реле, кнопку пуску, три тригера рахунку і вмикання перетворювача, регістратор моменту зупинки якоря, два ключі вимірювального перетворювача, суматор аналогових сигналів, осередок пам'яті, цифровий вимірювальний прилад, елемент затримки, два диференціюючі кола, джерело еталонного живлення. [АС СРСР№1091123, кл. G05B23/02 1984р.] Але цей прилад, використовуючи вихреструмовий ефект в умовах відхилень магнітних характеристик металу якоря та його електропровідності, допускає значну похибку вимірювання. Найближчим до винаходу, що заявляється є пристрій для вимірювання переміщення якоря електромагнітних реле, який поєднує вихреструмовий вимірювальний перетворювач та випромінювач світлового потоку з фотоприймачем та бло ками зрівняння, пам'яті і реєстрації [АС СРСР №1486761 кл. G01B7/02 1989р.] Але і цей прилад в умовах нерівномірної' прозорості та оптичних властивостей матеріалу кожуху також допускає значну похибку вимірювання. Технічною задачею, що вирішується заявленим винаходом є поліпшення точності вимірювання механічних параметрів електромагнітних реле та автоматизації процесу діагностики справності електромагнітних реле. Суть корисної моделі полягає в тому, що пристрій для вимірювання механічних параметрів електромагнітного реле містить джерело опорного живлення, з'єднаного з кнопкою пуску та обмоткою реле, випромінювач світлового потоку, фотоприймач, реєстратор моменту зупинки якоря, елементи пам'яті і блок зрівняння. Елементи пам'яті, блок зрівняння функціонально виконані сумісно в системному блоці комп'ютера, до якого підключена звуко- та світлонепроникна чарунка, в якій розташовані: реєстратор моменту початку руху і зупинки якоря, виконаний в вигляді прикріпленого усередині кожуху звуко- та світлонепроникної чарунки мікрофону, в коло якого ввімкнуті диференціюючі кола індикації розмикання тилових контактів І замикання фронтових контактів реле; електрична, програмнокерована, скануюча платформа з блоком випробуваного реле. Випромінювач світлового О ю 00 < 5Г 7850 люється генератором 16 та фотоприймача інфрачервоного випромінювання 13. Реєстратор працює таким чином. Інфрачервоний випромінювач 12 випромінює свій промінь в напрямок фотоприймача 13, який попадає в нього скрізь прозорий кожух реле 2. З початком руху якоря здійснюється реєстрація цього руху фотоприймачем і відповідний сигнал передається в системний блок комп'ютера для фіксування. Для більш точного вимірювання зазору якоря здійснюється програмнокероване сканування платформи 15 між джерелом інфрачервоного випромінювання 12 та фотоприймачем 13. Комп'ютер, який має відповідне програмне забезпечення, наприклад програму "Sound Forge 6" може перетворити акустичні сигнали в аналоговий електричний сигнал, а потім в часову діаграму роботи реле. Диференціюючим колом 6 в момент комутації контактів формуються часові мітки, які подаються в коло мікрофону для реєстрації у комп'ютері. В подальшому всі мітки індикації прописуються разом на акустичній діаграмі роботи реле і можуть використовуватись при її тестуванні для часової прив'язки. Програма надає можливість для зрівняння еталонної акустичної діаграми роботи реле з отриманою з висновками про його працездатність. Результати роботи пристрою для вимірювання переміщення якоря електромагнітного реле виводять на принтер 11 для друку. потоку, функціонально виконаний як джерело інфрачервоного випромінювання, з'єднаного з модулюючим генератором; фотоприймач інфрачервоного випромінювання. Крім цього кнопка пуску поєднана з ручним маніпулятором комп'ютера. На Фіг. зображена структурна схема пристрою для вимірювання механічних параметрів електромагнітного реле. Пристрій містить в собі: джерело живлення 1; кожух реле 2; групу контактів реле 3; обмотку реле 4; мікрофон 5; диференціюючі кола індикації розмикання тилових та замикання фронтових контактів реле 6; якір реле 7, ручний маніпулятор комп'ютера типа "миша" 8; системний блок комп'ютера 9; монітор комп'ютера 10; принтер 11; джерело інфрачервоного випромінювання 12; фотоприймач інфрачервоного випромінювання 13; звуко- та світлонепроникна чарунка 14; електрична програмнокерована скануюча платформа 15; модулюючий генератор 16. Пристрій працює таким чином: ручним маніпулятором 8 надається сигнал в системний блок 9 для подання живлення з джерела опорного живлення 1 на обмотку реле 4. Водночас здійснюється індикація вмикання живлення в системному блоці комп'ютера 9 і на моніторі 10. Після подання живлення в обмотку реле починається механічне переміщення якоря реле. Всі механічні переміщення, які супроводжуються тертям і ударами, мають акустичне походження і знімаються з кожуху реле 2 за допомогою мікрофону 5 для реєстрації в системному блоці 9 і моніторі комп'ютера 10. Крім цього початок руху і зупинки якоря фіксується за допомогою реєстратора, виконаного з джерела інфрачервоного випромінювання 12, сигнал якого моду3 /З iL Комп'ютерна верстка Н. Лисенко А Використання цього пристрою надає можливість не знімаючи кожуху реле, зняти акустичну та світлову діаграму його роботи, автоматично їх проаналізувати І зробити висновок про його працездатність. 5 \JL \z. V£ Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, О3680, Україна ДП "Український Інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
