Спечений твердий сплав
Текст

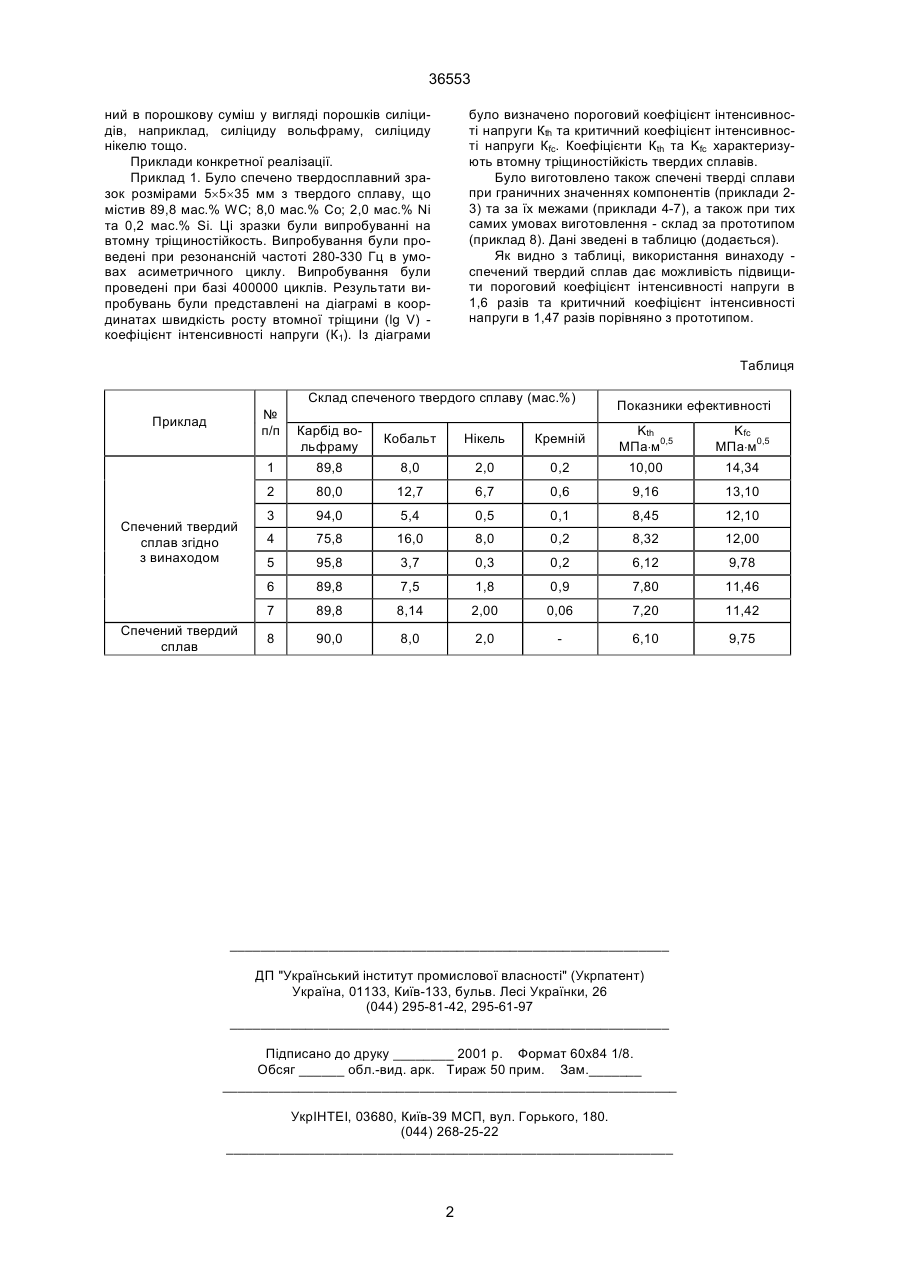

Спечений твердий сплав, що містить карбід вольфраму та кобальт-нікелеву зв'язку, який від 36553 ний в порошкову суміш у вигляді порошків силіцидів, наприклад, силіциду вольфраму, силіциду нікелю тощо. Приклади конкретної реалізації. Приклад 1. Було спечено твердосплавний зразок розмірами 5´5´35 мм з твердого сплаву, що містив 89,8 мас.% WC; 8,0 мас.% Co; 2,0 мас.% Ni та 0,2 мас.% Si. Ці зразки були випробуванні на втомну тріщиностійкость. Випробування були проведені при резонансній частоті 280-330 Гц в умовах асиметричного циклу. Випробування були проведені при базі 400000 циклів. Результати випробувань були представлені на діаграмі в координатах швидкість росту втомної тріщини (lg V) коефіцієнт інтенсивності напруги (К1). Із діаграми було визначено пороговий коефіцієнт інтенсивності напруги Кth та критичний коефіцієнт інтенсивності напруги Кfc. Коефіцієнти Кth та Kfc характеризують втомну тріщиностійкість твердих сплавів. Було виготовлено також спечені тверді сплави при граничних значеннях компонентів (приклади 23) та за їх межами (приклади 4-7), а також при тих самих умовах виготовлення - склад за прототипом (приклад 8). Дані зведені в таблицю (додається). Як видно з таблиці, використання винаходу спечений твердий сплав дає можливість підвищити пороговий коефіцієнт інтенсивності напруги в 1,6 разів та критичний коефіцієнт інтенсивності напруги в 1,47 разів порівняно з прототипом. Таблиця Склад спеченого твердого сплаву (мас.%) № п/п Приклад Показники ефективності Нікель Кремній Kth МПа×м0,5 Kfc МПа×м0,5 89,8 8,0 2,0 0,2 10,00 14,34 2 80,0 12,7 6,7 0,6 9,16 13,10 3 94,0 5,4 0,5 0,1 8,45 12,10 4 75,8 16,0 8,0 0,2 8,32 12,00 5 95,8 3,7 0,3 0,2 6,12 9,78 6 89,8 7,5 1,8 0,9 7,80 11,46 7 Спечений твердий сплав Кобальт 1 Спечений твердий сплав згідно з винаходом Карбід вольфраму 89,8 8,14 2,00 0,06 7,20 11,42 8 90,0 8,0 2,0 6,10 9,75 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюSintered solid alloy
Автори англійськоюLysovskyi Anatolii Feliksovych
Назва патенту російськоюСпеченый твердый сплав
Автори російськоюЛисовский Анатолий Феликсович
МПК / Мітки
МПК: C22C 29/06
Мітки: спечений, сплав, твердий
Код посилання
<a href="https://ua.patents.su/2-36553-spechenijj-tverdijj-splav.html" target="_blank" rel="follow" title="База патентів України">Спечений твердий сплав</a>
Спечений твердий сплав
Номер патенту: 32025
Опубліковано: 15.12.2000
Автор: Лісовський Анатолій Феліксович
МПК: B24D 3/06, C22C 29/06
Мітки: спечений, твердий, сплав
Текст:
...втомну міцність, що підвищує працездатність спечених твердих сплавів. Експеременти по дослідженні втомної тріщиностійкості зразків, виготовленних з спечених твердих сплавів, були виконані на пристрої та по методиці, описаній в роботі A.F.Lisovsky, T.E.Gracheva and V.N.Kulakovsky. Composition and Properties of (Ti,W)C-WC-Co sintered Carbides Alloyed by MMI-process/ International Journal of Refractory Metals and Hard Materials. 1995,...
Спечений твердий сплав
Номер патенту: 32103
Опубліковано: 15.12.2000
Автор: Лісовський Анатолій Феліксович
МПК: C22C 29/06, B24D 3/06
Мітки: спечений, твердий, сплав
Текст:
...®ІГ, Азг, Апл, Kth і Kfc веде до значного підвищення працездатності спеченого твердого сплаву. Експеременти по досліджуваності межі міцності при згині були виконані по стандартним методикам згідно із ГОСТ 20019 - 74. Загальну роботу деформації та її складову частину пластичну роботу деформації визначили з діаграми навантаження - деформація, яку було одержано при випробуваннях зразків на стиск по методиці згідно ГОСТ 27034-86....
Спечений твердий сплав
Номер патенту: 32026
Опубліковано: 15.12.2000
Автор: Лісовський Анатолій Феліксович
МПК: C22C 29/06, B24D 3/06
Мітки: сплав, спечений, твердий
Текст:
...результатами, що досягають при її реалізації, полягає у наступному. Введені в спечений твердий сплав кремній та реній створюють з нікелевою зв'язкою твердий розчин, що містить кремній, реній, вольфрам, вуглець Ni(Si,Re,W,C). Цей твердий розчин має високу мікротвердість 5,8 ГПа та модуль пружності 310 ГПа, що збільшує несучу спроможність нікелевої' зв'язки при високих навантаженнях і як результат збільшується межа при згині, межа при стиску...
Спечений твердий сплав
Номер патенту: 7943
Опубліковано: 26.12.1995
Автори: Письменний Володимир Іванович, Ольховатська Раіса Іванівна, Крамар Галина Михайлівна, Бодрова Людмила Гордіївна, Мельник Анатолій Гордійович, Муль Олена Владленівна, Ванда Микола Петрович
МПК: C22C 29/02
Мітки: спечений, твердий, сплав
Формула / Реферат:
Спеченный твердый сплав, содержащий карбидную основу, металлическую связку - никель, хром или титан, дисперсную добавку, отличающийся тем, что металлическая связка дополнительно содержит железо и один из компонентов ряда: медь или ниобий или молибден или кремний, а в качестве карбидной основы содержит карбид титана или карбид ванадия или карбид ниобия или их смесь в любом соотношении, в качестве дисперсной добавки содержит нитрид алюминия...
Спечений твердий сплав на основі карбіду вольфрама
Номер патенту: 17881
Опубліковано: 03.06.1997
Автори: Кукуй Давид Пенхусович, Мікулінська Любов Федорівна, Кулік Анатолій Іванович, Корінь Андрій Олександрович, Нечепоренко Володимир Андрійович, Феофілактов Андрій Вікторович, Маншилін Олександр Гейнійович, Шеремет Володимир Олександрович
МПК: C22C 29/06
Мітки: сплав, вольфрама, основі, карбіду, твердий, спечений
Формула / Реферат:
Спеченный твердый сплав на основе карбида вольфрама, содержащий кобальт, никель, хром, отличающийся тем, что он дополнительно содержит оксид гафния при следующем соотношении компонентов, мас.%;Кобальт 8-10Никель 7-9Хром 0,3-1,5Оксид гафния 0,5-3Карбид вольфрама Остальноеи имеет размер зерен карбидной фазы 2-3 мкм.
Попередній патент: Спосіб профілактики затримки розвитку плода
Наступний патент: Спосіб одержання сорбенту – кормової добавки для зниження вмісту радіонуклідів цезію в продукції тваринництва
Випадковий патент: Антифрикційна полімерна композиція
