Фланцеве з’єднання

Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 36722

Опубліковано: 16.04.2001

Автори: Радчинський Володимир Віталійович, Кобиляков Денис Анатолійович, Розов Юрій Георгієвич

Завантажити PDF файл.

Текст

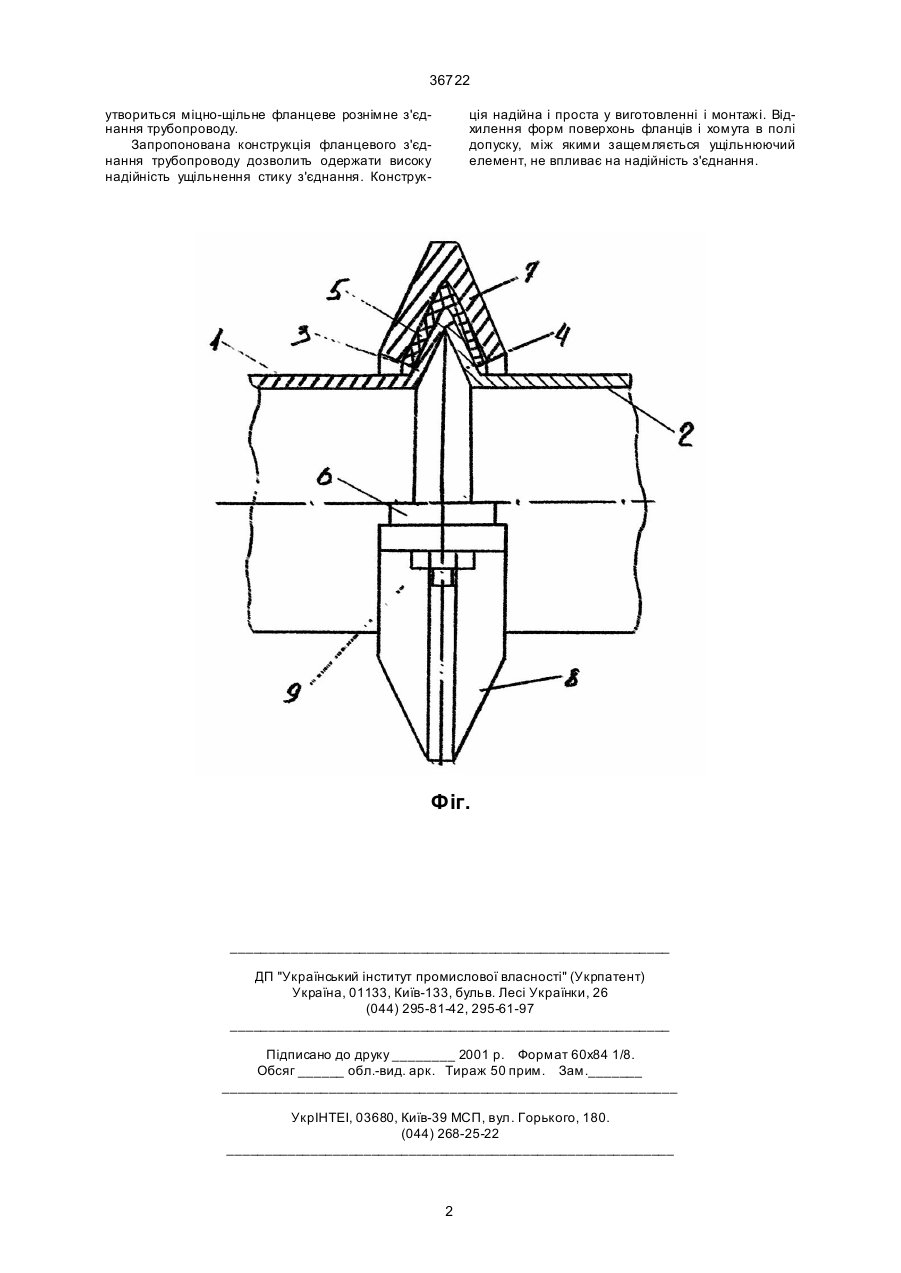

Фланцеве з'єднання, що містить опорні елементи, виконані у вигляді похилих фланців, скріплених між собою за допомогою хомута, який складається з двох ланок, і еластичного ущільнюючого елемента, відрізняється тим, що ущільнюючій елемент виконаний з двох частин і розташований по внутрішній контактній поверхні хомута і затиснений між поверхнями фланців і хомута. (19) (21) 2000020543 (22) 01.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Розов Юрій Георгієвич, Кобиляков Денис Анатолійович, Радчинський Володимир Віталійович (73) Херсонський державний технічний університет 36722 утвориться міцно-щільне фланцеве рознімне з'єднання трубопроводу. Запропонована конструкція фланцевого з'єднання трубопроводу дозволить одержати високу надійність ущільнення стику з'єднання. Конструк ція надійна і проста у виготовленні і монтажі. Відхилення форм поверхонь фланців і хомута в полі допуску, між якими защемляється ущільнюючий елемент, не впливає на надійність з'єднання. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Flange joint

Автори англійською

Rozov Yurii Heorhiiovych, Kobyliakov Denys Anatoliiovych, Radchynskyi Volodymyr Vitaliiovych

Назва патенту російською

Фланцевое соединение

Автори російською

Розов Юрий Георгиевич, Кобиляков Денис Анатолийович, Радчинский Владимир Витальевич

МПК / Мітки

МПК: F16L 23/00

Мітки: з'єднання, фланцеве

Код посилання

<a href="https://ua.patents.su/2-36722-flanceve-zehdnannya.html" target="_blank" rel="follow" title="База патентів України">Фланцеве з’єднання</a>
