Нарізний комбайн
Номер патенту: 36916
Опубліковано: 10.11.2008
Автори: Толстов Вадим Львович, Косарев Василь Васильович, Мізін Вадим Олександрович
Формула / Реферат
Нарізний комбайн, що містить раму із закріпленим на ній і розміщеним збоку перевантажувачем, виконавчий орган з баром, механізм подачі комбайна, який складається з двох частин, кожна з яких містить розпірний стояк і гідродомкрат, з одного боку шарнірно зв'язаний з рамою комбайна, який відрізняється тим, що кожна частина механізму подачі оснащена опорною плитою, на якій жорстко закріплений напрямний корпус, у напрямному корпусі розміщена стабілізуюча балка, яка з одного боку шарнірно зв'язана з рамою комбайна, а кожний гідродомкрат механізму подачі з другого боку шарнірно зв'язаний з опорною плитою.
Текст

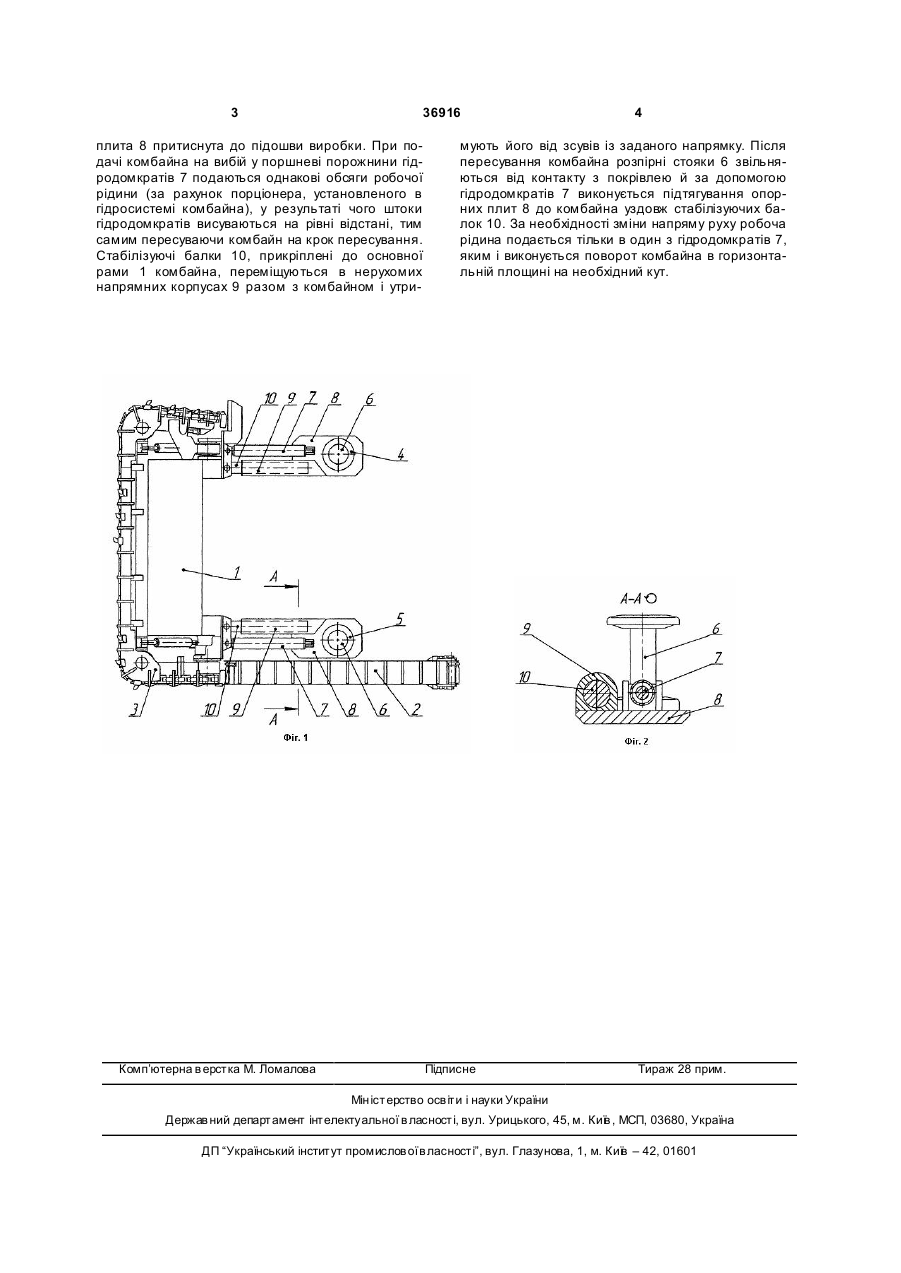

Нарізний комбайн, що містить раму із закріпленим на ній і розміщеним збоку перевантажувачем, виконавчий орган з баром, механізм подачі комбайна, який складається з двох частин, кожна з яких містить розпірний стояк і гідродомкрат, з одного боку шарнірно зв'язаний з рамою комбайна, який відрізняється тим, що кожна частина механізму подачі оснащена опорною плитою, на якій жорстко закріплений напрямний корпус, у напрямному корпусі розміщена стабілізуюча балка, яка з одного боку шарнірно зв'язана з рамою комбайна, а кожний гідродомкрат механізму подачі з другого боку шарнірно зв'язаний з опорною плитою. (19) (21) u200807376 (22) 28.05.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ТОЛСТОВ ВАДИ М ЛЬВОВИЧ, U A, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, МІЗІН ВАДИ М ОЛЕКСАНДРОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ", U A 3 36916 плита 8 притиснута до підошви виробки. При подачі комбайна на вибій у поршневі порожнини гідродомкратів 7 подаються однакові обсяги робочої рідини (за рахунок порціонера, установленого в гідросистемі комбайна), у результаті чого штоки гідродомкратів висуваються на рівні відстані, тим самим пересуваючи комбайн на крок пересування. Стабілізуючі балки 10, прикріплені до основної рами 1 комбайна, переміщуються в нерухомих напрямних корпусах 9 разом з комбайном і утри Комп’ютерна в ерстка М. Ломалова 4 мують його від зсувів із заданого напрямку. Після пересування комбайна розпірні стояки 6 звільняються від контакту з покрівлею й за допомогою гідродомкратів 7 виконується підтягування опорних плит 8 до комбайна уздовж стабілізуючих балок 10. За необхідності зміни напряму руху робоча рідина подається тільки в один з гідродомкратів 7, яким і виконується поворот комбайна в горизонтальній площині на необхідний кут. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting combine
Автори англійськоюTolstov Vadym L'vovych, Kosarev Vasyl Vasyliovych, Mizin Vadym Oleksandrovych
Назва патенту російськоюНарезной комбайн
Автори російськоюТолстов Вадим Львович, Косарев Василий Васильевич, Мизин Вадим Александрович
МПК / Мітки
МПК: E21C 27/00
