Нарізний комбайн

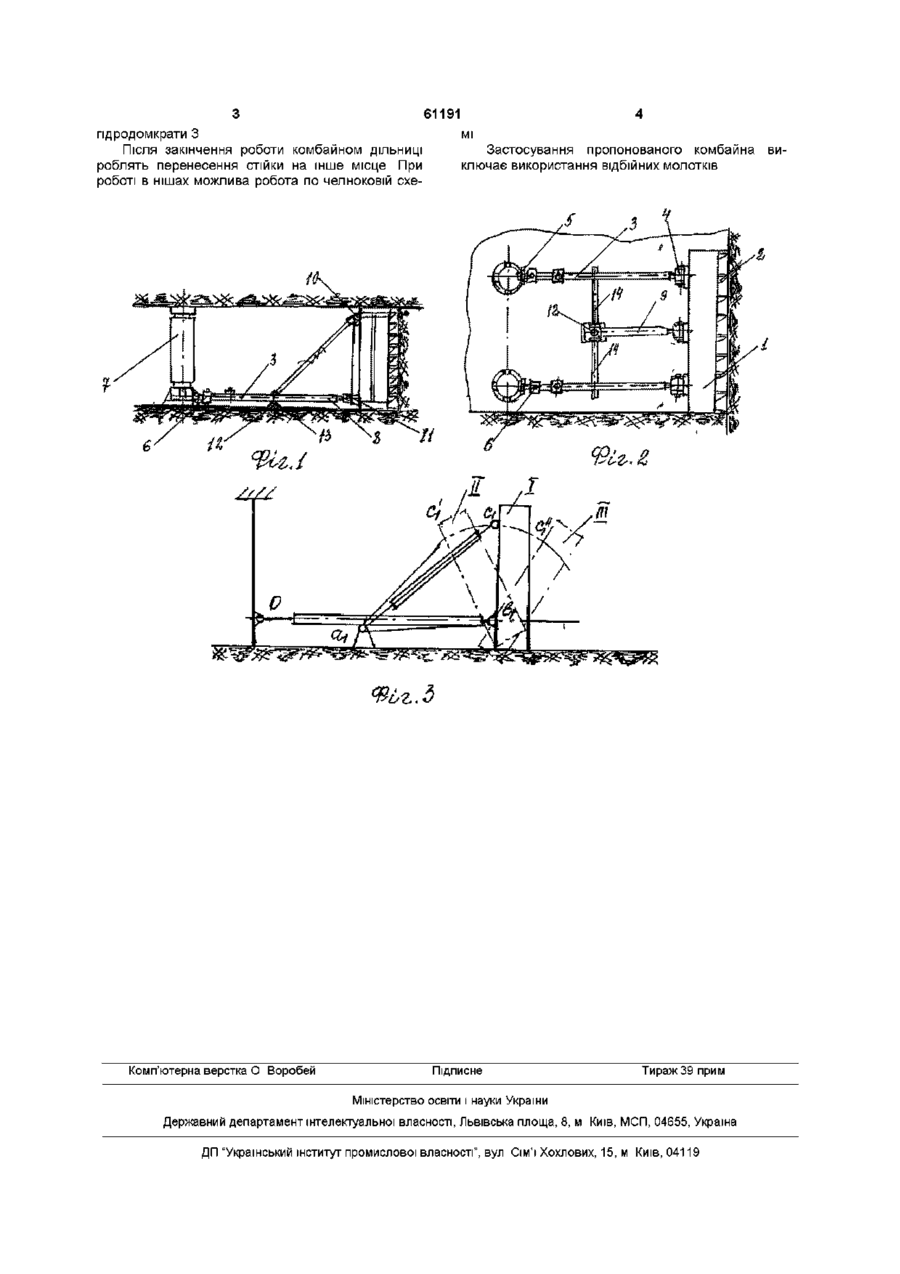

Нарізний комбайн, що складається з корпусу з виконавчим органом, механізму подання у вигляді гідродомкратів, які звязані горизонтальними шарнірами з корпусом та розпірними стояками, який відрізняється тим, що він обладнаний лижею з віссю, жорсткою регульованою тягою, один кінець якої закріплений шарніром на корпусі, а другий - на осі опорної лижі, при цьому гідродомкрати з боку кріплення до розпірних стояків обладнані додатковим шарніром з прямовисною віссю обертання і встановлені з можливістю взаємодії з віссю лижі Винахід належить до вугільної промисловості та може бути використано для проведення підготовчих виробіток вугілля Відомий комбайн для виконання нарізних робіт який складається з корпусу, виконавчого органу та механізму подання (див "Машины и оборудование для очистных работ" Каталог-справочник НИИ информтяжмаш 18-6-71) Недоліком такого комбайна є обмежені експлуатаційні можливості виймання вугілля по гіпсометри пласта Відомий нарізний комбайн, який складається з корпусу з виконавчим органом, механізму подачі у вигляді гідродомкратів, з'єднаних шарнірами з корпусом та розпірними стійками (див авт свід СРСР №378633, кл Е21С27/02, 1971 р ) По більшості суттєвих ознак цей комбайн є прототипом Але цей комбайн має обмежене управління по гіпсометри пласта (шару) В основу винаходу поставлено задачу забезпечення управління комбайном по гіпсометри пласта шляхом виконання механізму подачі у вигляді гідродомкратів, а корпус комбайна має опорну лижу з віссю, а також установкою жорсткої і регульованої тяги, один кінець котрої закріплене шарнірно на корпусі, а другий край - на осі опорної лижі, при цьому гідродомкрати з боку кріплення до розпірної стійки має додатковий шарнір з прямовисною віссю обертання та встановлені з можливістю взаємодії з віссю лижі Для пояснення суттєвих ознак приведеш крес лення, де на фіг 1 - зображена схематично нарізний комбайн, на фіг 2 - зображені комбайн вигляд зверху, в плані, на фіг 3 - можливі положення корпусу комбайна з органом рвання Нарізний комбайн складається з корпусу 1, виконавчого органу 2 з ланцюгом для різання, гідродомкратів 3 подання, з'єднаних горизонтальними 5 та прямовисними 6 шарнірами з розпірними стійками 7, жорсткою тягою 8 и регульованою у вигляді домкрата тяги 9, з'єднаних ВІДПОВІДНО шарнірами 10 І 11 з корпусом та опорною лижею з консолями 14 у вигляді трубки Комбайн працює наступним чином Після закріплення розпірних стояків 7 включається виконавчий орган 2 Переміщення корпусу 1 здійснюється гідродомкратами З Конструкція комбайна дозволяє виконувати подачу в двох режимах В першому режимі гідродомкрати з перемішуються з однаковою швидкістю В другом - з різною швидкістю друг відносно друга При цьому корпус робить розворот, завдяки шарніра 6 з прямовисною віссю обертання Переміщення регулюючій тяги 9 дозволяє виконувати нахил корпусу 1 вниз або вверх (фіг 3 ВІДПОВІДНО положення 1, 2 і 3) Це дозволяє виконувати переміщення корпусу і комбайна ВІДПОВІДНО З гіпсометрією шару Виникаючі при нахилі корпусу зусилля від різання сприймаються через тяги 8 і 9 опорною лижею 12, яка розташована на землі Для виняткового опрокиду корпуса комбайна передбачені консолі 14 ВІСІ 13, які упираються в (О 61191 гідродомкрати 3 Після закінчення роботи комбайном ДІЛЬНИЦІ роблять перенесення стійки на інше місце При роботі в нішах можлива робота по челноковіи схе Комп'ютерна верстка О Воробей мі Застосування пропонованого комбайна виключає використання відбійних молотків Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
