Спосіб захисту виливків від зневуглецювання

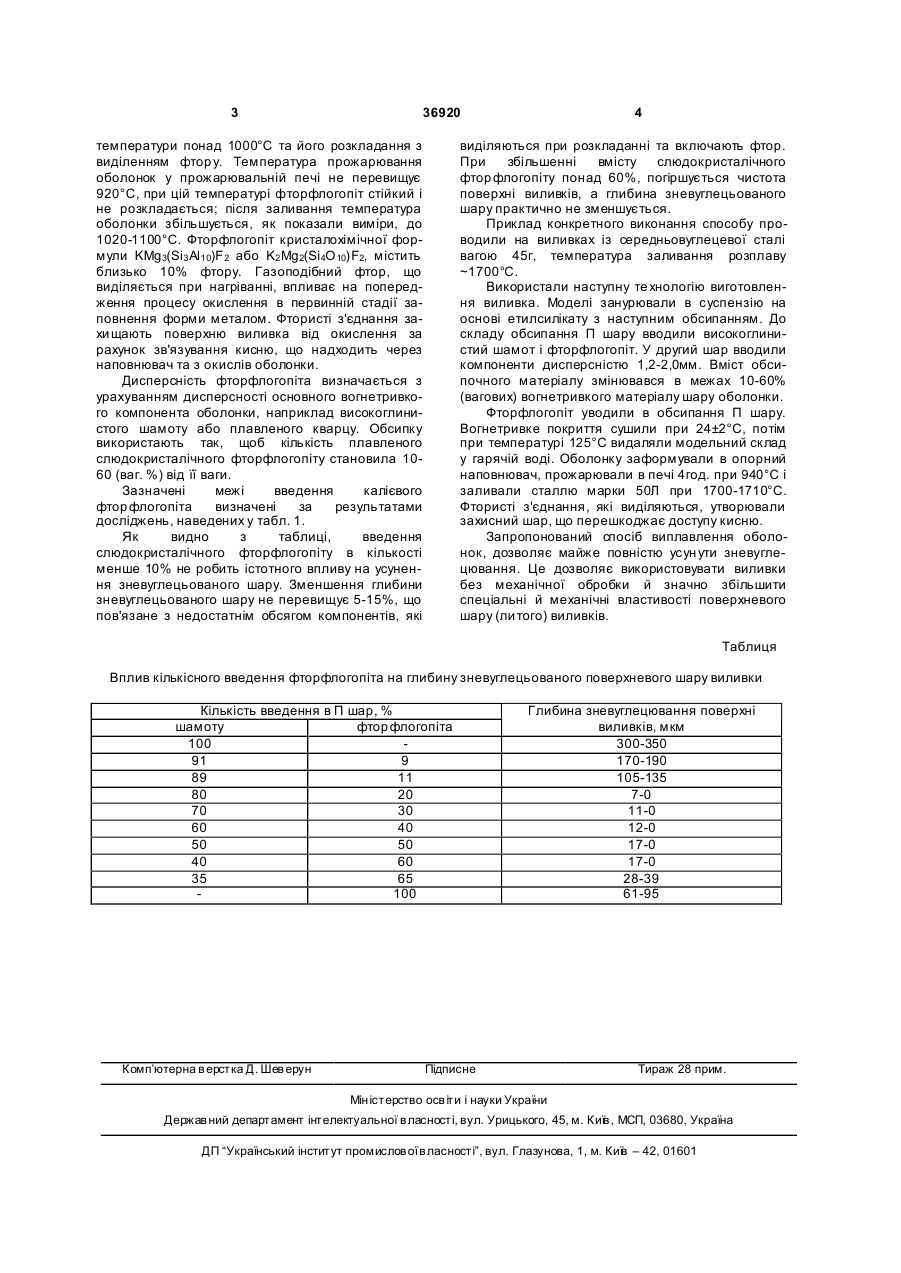

1. Спосіб захисту виливків від зневуглецювання, що включає введення в шари оболонки додат 3 36920 температури понад 1000°С та його розкладання з виділенням фтор у. Температура прожарювання оболонок у прожарювальній печі не перевищує 920°С, при цій температурі фторфлогопіт стійкий і не розкладається; після заливання температура оболонки збільшується, як показали виміри, до 1020-1100°С. Фторфлогопіт кристалохімічної формули KMg3(Si3 Al10)F 2 або K2 Mg2(Si4O 10)F2, містить близько 10% фтору. Газоподібний фтор, що виділяється при нагріванні, впливає на попередження процесу окислення в первинній стадії заповнення форми металом. Фтористі з'єднання захи щають поверхню виливка від окислення за рахунок зв'язування кисню, що надходить через наповнювач та з окислів оболонки. Дисперсність фторфлогопіта визначається з урахуванням дисперсності основного вогнетривкого компонента оболонки, наприклад високоглинистого шамоту або плавленого кварцу. Обсипку використають так, щоб кількість плавленого слюдокристалічного фторфлогопіту становила 1060 (ваг. %) від її ваги. Зазначені межі введення калієвого фтор флогопіта визначені за результатами досліджень, наведених у табл. 1. Як видно з таблиці, введення слюдокристалічного фторфлогопіту в кількості менше 10% не робить істотного впливу на усунення зневуглецьованого шару. Зменшення глибини зневуглецьованого шару не перевищує 5-15%, що пов'язане з недостатнім обсягом компонентів, які 4 виділяються при розкладанні та включають фтор. При збільшенні вмісту слюдокристалічного фтор флогопіту понад 60%, погіршується чистота поверхні виливків, а глибина зневуглецьованого шару практично не зменшується. Приклад конкретного виконання способу проводили на виливках із середньовуглецевої сталі вагою 45г, температура заливання розплаву ~1700°С. Використали наступну те хнологію виготовлення виливка. Моделі занурювали в суспензію на основі етилсилікату з наступним обсипанням. До складу обсипання П шару вводили високоглинистий шамот і фторфлогопіт. У другий шар вводили компоненти дисперсністю 1,2-2,0мм. Вміст обсипочного матеріалу змінювався в межах 10-60% (вагових) вогнетривкого матеріалу шару оболонки. Фторфлогопіт уводили в обсипання П шару. Вогнетривке покриття сушили при 24±2°С, потім при температурі 125°С видаляли модельний склад у гарячій воді. Оболонку заформували в опорний наповнювач, прожарювали в печі 4год. при 940°С і заливали сталлю марки 50Л при 1700-1710°С. Фтористі з'єднання, які виділяються, утворювали захисний шар, що перешкоджає доступу кисню. Запропонований спосіб виплавлення оболонок, дозволяє майже повністю усун ути зневуглецювання. Це дозволяє використовувати виливки без механічної обробки й значно збільшити спеціальні й механічні властивості поверхневого шару (ли того) виливків. Таблиця Вплив кількісного введення фторфлогопіта на глибину зневуглецьованого поверхневого шару виливки Кількість введення в П шар, % шамоту фтор флогопіта 100 91 9 89 11 80 20 70 30 60 40 50 50 40 60 35 65 100 Комп’ютерна в ерстка Д. Шев ерун Глибина зневуглецювання поверхні виливків, мкм 300-350 170-190 105-135 7-0 11-0 12-0 17-0 17-0 28-39 61-95 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
