Пристрій для підсіву насіння у дернину

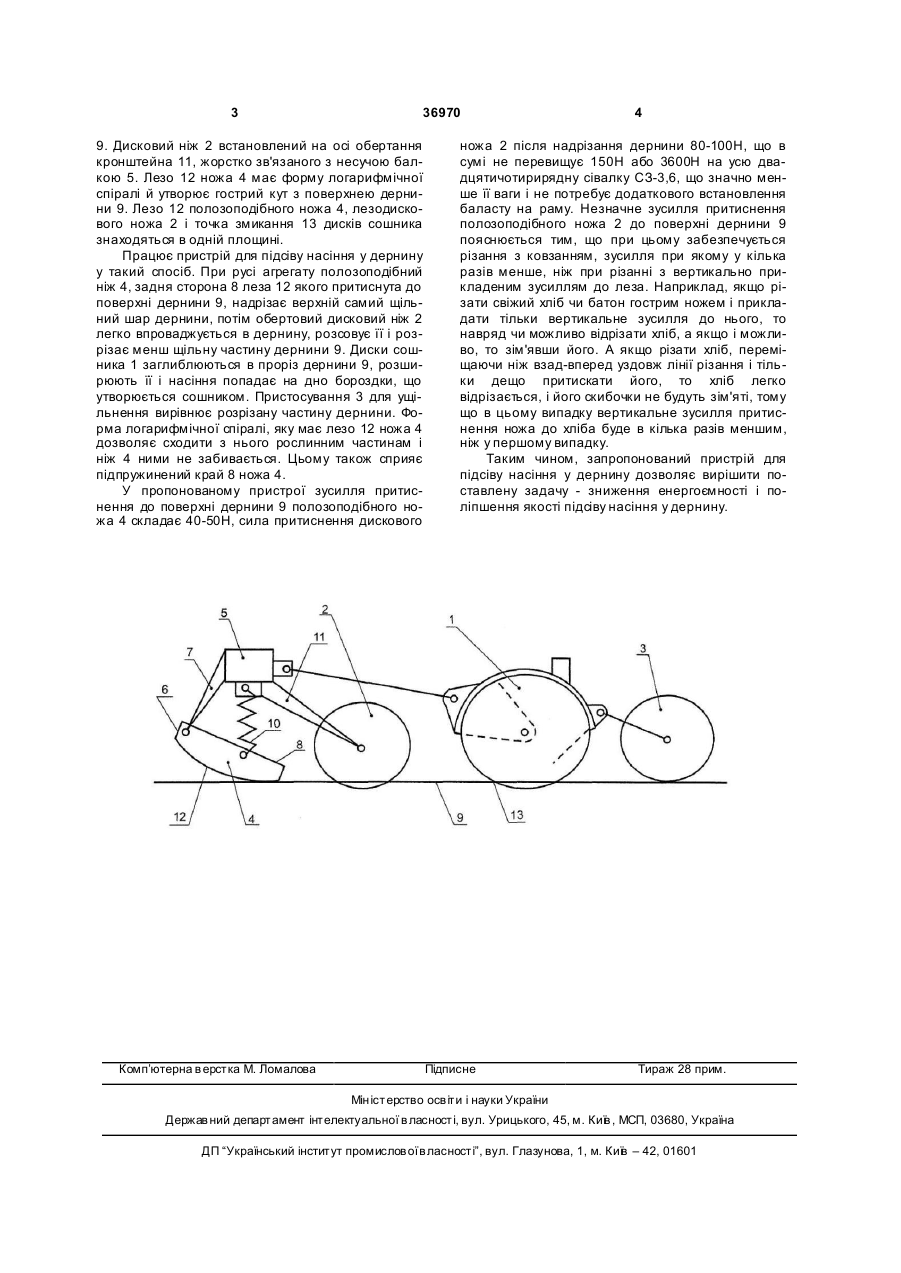

Пристрій для підсіву насіння у дернину, що включає дводисковий сошник із встановленим 3 36970 9. Дисковий ніж 2 встановлений на осі обертання кронштейна 11, жорстко зв'язаного з несучою балкою 5. Лезо 12 ножа 4 має форму логарифмічної спіралі й утворює гострий кут з поверхнею дернини 9. Лезо 12 полозоподібного ножа 4, лезодискового ножа 2 і точка змикання 13 дисків сошника знаходяться в одній площині. Працює пристрій для підсіву насіння у дернину у такий спосіб. При русі агрегату полозоподібний ніж 4, задня сторона 8 леза 12 якого притиснута до поверхні дернини 9, надрізає верхній самий щільний шар дернини, потім обертовий дисковий ніж 2 легко впроваджується в дернину, розсовує її і розрізає менш щільну частину дернини 9. Диски сошника 1 заглиблюються в проріз дернини 9, розширюють її і насіння попадає на дно бороздки, що утворюється сошником. Пристосування 3 для ущільнення вирівнює розрізану частину дернини. Форма логарифмічної спіралі, яку має лезо 12 ножа 4 дозволяє сходити з нього рослинним частинам і ніж 4 ними не забивається. Цьому також сприяє підпружинений край 8 ножа 4. У пропонованому пристрої зусилля притиснення до поверхні дернини 9 полозоподібного ножа 4 складає 40-50Н, сила притиснення дискового Комп’ютерна в ерстка М. Ломалова 4 ножа 2 після надрізання дернини 80-100Н, що в сумі не перевищує 150Н або 3600Н на усю двадцятичотирирядну сівалку СЗ-3,6, що значно менше її ваги і не потребує додаткового встановлення баласту на раму. Незначне зусилля притиснення полозоподібного ножа 2 до поверхні дернини 9 пояснюється тим, що при цьому забезпечується різання з ковзанням, зусилля при якому у кілька разів менше, ніж при різанні з вертикально прикладеним зусиллям до леза. Наприклад, якщо різати свіжий хліб чи батон гострим ножем і прикладати тільки вертикальне зусилля до нього, то навряд чи можливо відрізати хліб, а якщо і можливо, то зім'явши його. А якщо різати хліб, переміщаючи ніж взад-вперед уздовж лінії різання і тільки дещо притискати його, то хліб легко відрізається, і його скибочки не будуть зім'яті, тому що в цьому випадку вертикальне зусилля притиснення ножа до хліба буде в кілька разів меншим, ніж у першому випадку. Таким чином, запропонований пристрій для підсіву насіння у дернину дозволяє вирішити поставлену задачу - зниження енергоємності і поліпшення якості підсіву насіння у дернину. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
