Пристрій для прямої сівби трав та піддернинного внесення добрив на луках

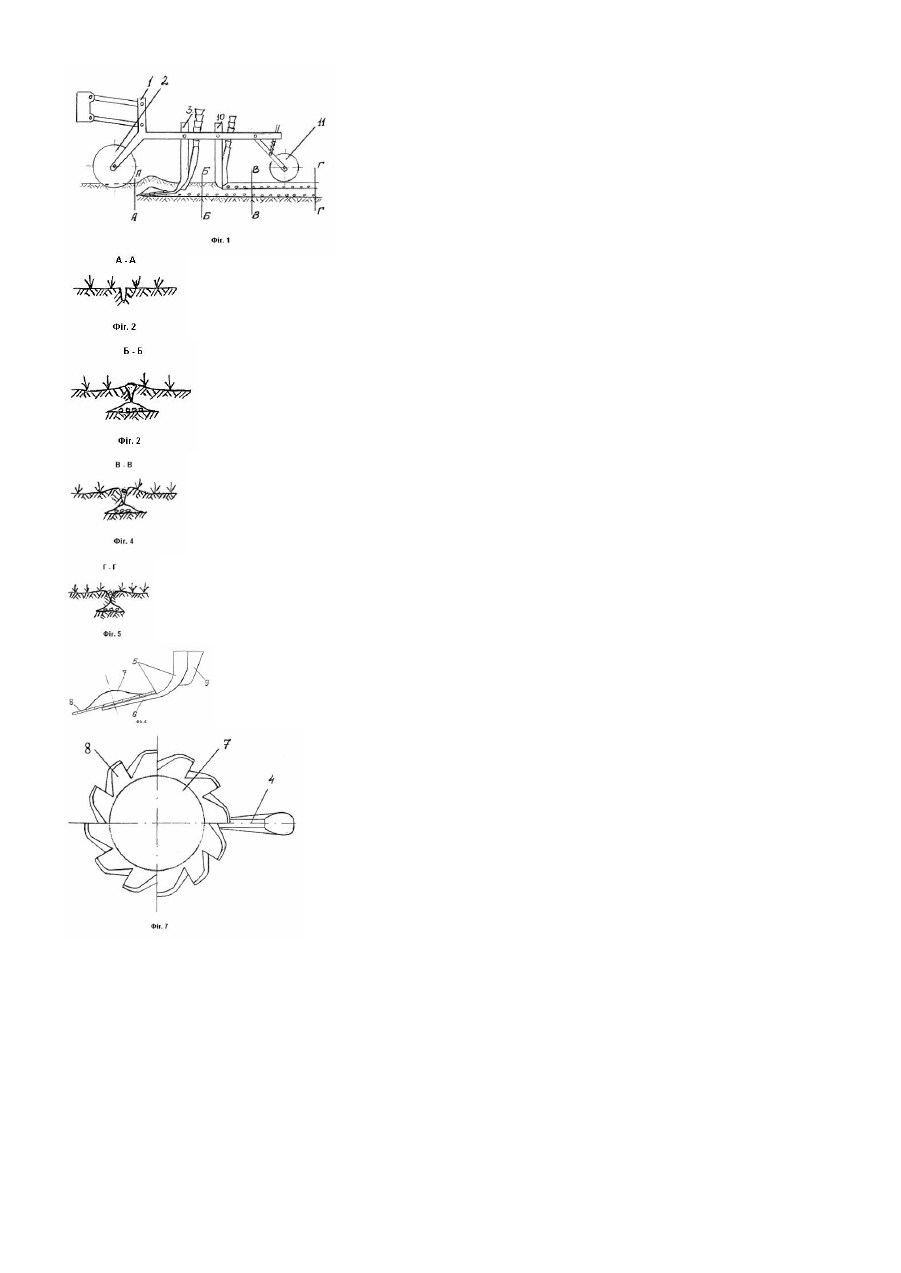

Пристрій належить до галузі сільського господарства і може бути використаний для прямої сівби трав та піддернинного внесення добрив на луках. Відомий пристрій для підгрунтового внесення добрив на луках (А.с. СРСР №1243642 кл. А01В49/06, 1986) складається з послідовно розміщених дискового ножа для розрізання дернини, робочого органу і коткувального котка. Робочий орган виготовлений у вигляді встановленої у підшипниках пустотілої стовби, на кінці якої співосно закріплена жорстко опорна поверхня у вигляді тіла обертання з кільцевим ножем. Недоліком такого робочого органу є те, що для його заглиблення площина кільцевого ножа має бути нахилена під деяким кутом до поверхні ґрунту (6-10°), але при цьому кругла стовба відхиляється від вертикалі по напрямку р уху на той же кут, що викликає значну виглиблювальну силу. Тому для заглиблення такого робочого органу слід передбачувати пристосування для створення заглиблювальної сили, а це призводить до зростання маси робочого органу і його тягового опору. Значним недоліком є також те, що робочий орган не обертається постійно, а лише епізодично прокручується в той чи інший бік, коли виникає достатній обертаючий момент через випадкову різницю опорів лівої та правої частин робочого органу. Тому в передній частині леза кільцевого ножа має місце різання без ковзання, внаслідок чого лезо ножа обволікається рослинними включеннями, що викликає додатковий лобовий опір робочого органу. Оскільки кругла стовба нахилена до напрямку руху під гострим кутом, то в зоні кріплення стовби до опорної поверхні відбувається обволікання робочого органу рослинними рештками, через що зростає його тяговий опір і утворюється широка щілина, яка не придатна для висіву в неї насіння. Крім того, добрива, які подаються через пустотілу стовбу, не розподіляються рівномірно по всій ширині підрізання дернини, а висипаються вузькою смужкою, що негативно впливає на засвоєння їх рослинами. Відсутність сошника для висівання насіння не дозволяє використати пристрій для сівби. В основу винаходу поставлено задачу розробити пристрій для прямої сівби трав та піддернинного внесення добрив на луках шляхом зміни конструкції стовби і кільцевого ножа робочого органу та встановлення сошника для висіву насіння, що дозволить знизити енергоємність пристрою, забезпечити утворення в дернині смуги розпушеного ґрунту і висів в неї насіння трав, поліпшити рівномірність внесення добрив. Задача вирішується таким чином: на паралелограмній секції послідовно встановлені дисковий ніж для розрізання дернини, робочий орган нової конструкції, сошник для висіву насіння трав та прикочувальний коток. Робочий орган складається з плоскої стовби, нижня частина якої (в зоні заглиблення) виконана по логарифмічній кривій і закінчується прямим кронштейном, на якому під деяким кутом до поверхні ґрунту на підшипниках встановлена опорна поверхня з кільцевим ножем, по периферії котрого розміщені асиметричні зуби. Ззаду до стовби прикріплений розтруб для подачі добрив. Виконання кільцевого ножа у вигляді плоского кільця з асиметричними зубами по периферії дозволяє використати реакцію опору ґрунту різанню для неперервного обертання кільцевого ножа і опорної поверхні. Це сприяє зниженню його енергоємності (за рахунок відсутності забивання його рослинними включеннями) і поліпшенню якості розпушення ґрунту у щілині (задня частина кільцевого зубчастого ножа, обертаючись, інтенсивно розпушує знизу підрізану дернину). Використання плоскої стовби дозволяє зменшити її товщину, а отже, і лобовий опір. Нижня ж частина стовби, виконана по логарифмічній кривій, створює додаткову заглиблювальну силу (що дозволяє уникнути додаткового нарощування маси пристрою з метою поліпшення заглиблення робочого органу), виштовхує частину розпушеного ґрунту у вертикальний розріз дернини, створюючи сприятливі умови для висіву насіння трав, і усуває забивання робочого органу рослинними рештками, виносячи їх на поверхню. Новизною технічного рішення є використання робочого органу нової конструкції, що включає плоску стовбу, нижня частина якої виконана по логарифмічній кривій і закінчується прямим кронштейном, на якому на підшипниках змонтована опорна поверхня з кільцевим ножем, по периферії котрого розміщені асиметричні зуби. На фіг.1 показана схема пристрою для прямої сівби трав та піддернинного внесення добрив на луках - вид збоку; на фіг.2 - розріз по А-А, на фіг.3 - розріз по Б-Б, на фіг.4 - розріз по В-В, на фіг.5 - розріз по Г-Г на Фіг.1. На Фіг.6 і фіг.7 показаний робочий орган з розтрубом для подачі добрив - відповідно вид збоку і зверху. Пристрій складається із паралелограмної секції 1, на якій змонтовано дисковий ніж 2 і робочий орган 3, що містить плоску стовбу 4, нижня частина 5 котрої має криволінійну форму і закінчується прямим кронштейном 6, на якому встановлена на підшипниках опорна поверхня 7 з кільцевим ножем 8, що має асиметричні зуби, позаду стовби 4 закріплений розтруб 9. Після робочого органу 3 на секції 1 змонтовано сошник 10 і коткувальний коток 11. Пристрій працює так. Під час поступального руху дисковий ніж 2 розрізає дернину, зубчастий кільцевий ніж 8 підрізає дернину, розпушуючи її знизу, опорна поверхня 7 дещо піднімає і відводить вбік підрізані пласти дернини, утворюючи щілину, яка заповнюється розпушеним ґрунтом, винесеним нагору криволінійною частиною 5 стовби 4. За допомогою розтруба 9 під підрізану дернину подаються і розподіляються по ширині підрізання добрива. У розпушений грунт сошником 10 висівається і загортається насіння. Оброблена смуга ґрунту прикочується котком 11.
