Пристрій оптоелектронного вимірювання тривалості світлового імпульсу
Номер патенту: 37044
Опубліковано: 16.04.2001
Автори: Білинський Йосип Йосипович, Федун Олексій Вікторович
Текст

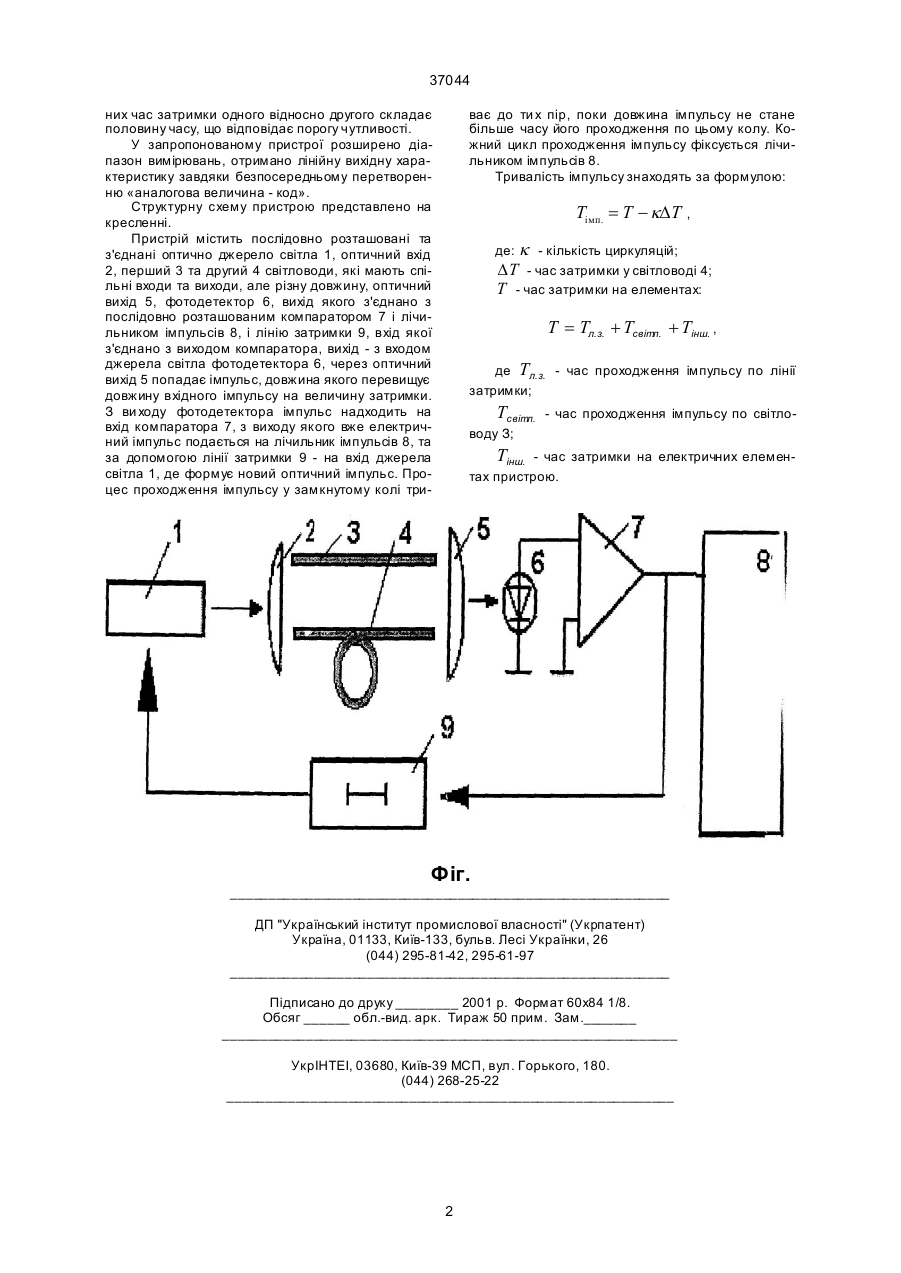

Пристрій оптоелектронного вимірювання тривалості світлоого імпульсу, що містить джерело 37044 них час затримки одного відносно другого складає половину часу, що відповідає порогу чутливості. У запропонованому пристрої розширено діапазон вимірювань, отримано лінійну вихідну характеристику завдяки безпосередньому перетворенню «аналогова величина - код». Структурну схему пристрою представлено на кресленні. Пристрій містить послідовно розташовані та з'єднані оптично джерело світла 1, оптичний вхід 2, перший 3 та другий 4 світловоди, які мають спільні входи та виходи, але різну довжину, оптичний вихід 5, фотодетектор 6, вихід якого з'єднано з послідовно розташованим компаратором 7 і лічильником імпульсів 8, і лінію затримки 9, вхід якої з'єднано з виходом компаратора, вихід - з входом джерела світла фотодетектора 6, через оптичний вихід 5 попадає імпульс, довжина якого перевищує довжину вхідного імпульсу на величину затримки. З ви ходу фотодетектора імпульс надходить на вхід компаратора 7, з виходу якого вже електричний імпульс подається на лічильник імпульсів 8, та за допомогою лінії затримки 9 - на вхід джерела світла 1, де формує новий оптичний імпульс. Процес проходження імпульсу у замкнутому колі три ває до ти х пір, поки довжина імпульсу не стане більше часу його проходження по цьому колу. Кожний цикл проходження імпульсу фіксується лічильником імпульсів 8. Тривалість імпульсу знаходять за формулою: Tімп. = T - kDT , k - кількість циркуляцій; DT - час затримки у світловоді 4; T - час затримки на елементах: де: T = Tл.з. + Tсвітл. + Tінш. , де Tл.з. - час проходження імпульсу по лінії затримки; Tсвітл. - час проходження імпульсу по світло воду З; Tінш. - час затримки на електричних елементах пристрою. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for optoelectronic measurements of lighting pulse duration
Автори англійськоюBilynsky Yosyp Yosypovych, Fedun Oleksii Viktorovych
Назва патенту російськоюУстройство оптоэлектронного измерения продолжительности светового импульса
Автори російськоюБилинский Иосиф Иосифович, Федун Алексей Викторович
МПК / Мітки
МПК: G04F 13/00
Мітки: тривалості, оптоелектронного, світлового, пристрій, вимірювання, імпульсу
Код посилання
<a href="https://ua.patents.su/2-37044-pristrijj-optoelektronnogo-vimiryuvannya-trivalosti-svitlovogo-impulsu.html" target="_blank" rel="follow" title="База патентів України">Пристрій оптоелектронного вимірювання тривалості світлового імпульсу</a>
