Змішувально – дозуючий пристрій для виготовлення, зарядження і патронування сумішевих вибухових речовин

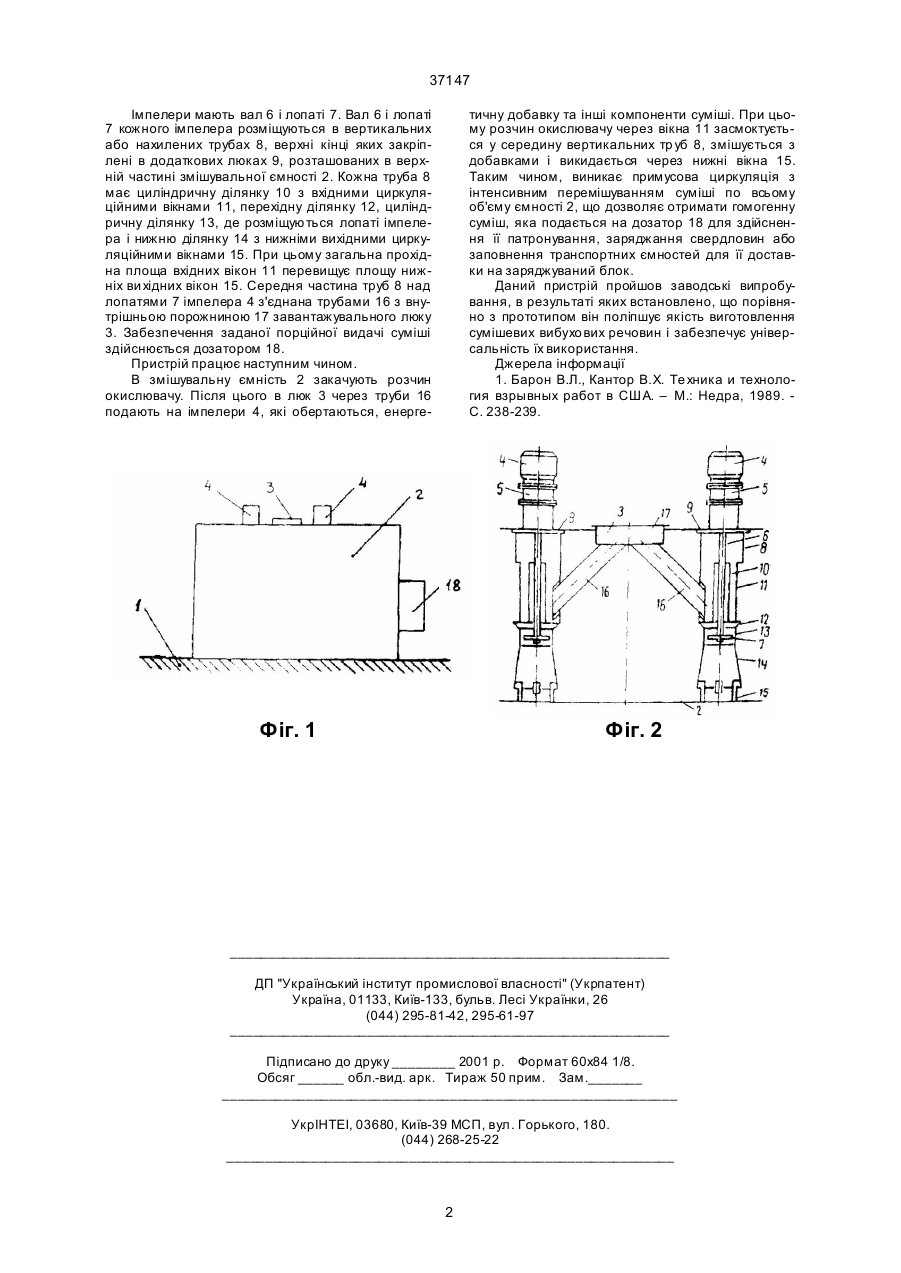

1. Змішувально-дозуючий пристрій для виготовлення, зарядження і патронування сумішевих вибухови х речовин (ВР), що включає змішувальну ємність з люком для завантаження компонентів ВР, засіб їх перемішування, який відрізняється тим, що засіб перемішування містить принаймні одну вертикальну або нахилену трубу для розміщення стаціонарного або зйомного імпелера, виконану з верхніми вхідними, нижніми вихідними циркуляційними вікнами, при цьому загальна пло 37147 Імпелери мають вал 6 і лопаті 7. Вал 6 і лопаті 7 кожного імпелера розміщуються в вертикальних або нахилених трубах 8, верхні кінці яких закріплені в додаткових люках 9, розташованих в верхній частині змішувальної ємності 2. Кожна труба 8 має циліндричну ділянку 10 з вхідними циркуляційними вікнами 11, перехідну ділянку 12, циліндричну ділянку 13, де розміщуються лопаті імпелера і нижню ділянку 14 з нижніми вихідними циркуляційними вікнами 15. При цьому загальна прохідна площа вхідних вікон 11 перевищує площу нижніх ви хідних вікон 15. Середня частина труб 8 над лопатями 7 імпелера 4 з'єднана трубами 16 з внутрішньою порожниною 17 завантажувального люку 3. Забезпечення заданої порційної видачі суміші здійснюється дозатором 18. Пристрій працює наступним чином. В змішувальну ємність 2 закачують розчин окислювачу. Після цього в люк 3 через труби 16 подають на імпелери 4, які обертаються, енерге тичну добавку та інші компоненти суміші. При цьому розчин окислювачу через вікна 11 засмоктується у середину вертикальних тр уб 8, змішується з добавками і викидається через нижні вікна 15. Таким чином, виникає примусова циркуляція з інтенсивним перемішуванням суміші по всьому об'єму ємності 2, що дозволяє отримати гомогенну суміш, яка подається на дозатор 18 для здійснення її патронування, заряджання свердловин або заповнення транспортних ємностей для її доставки на заряджуваний блок. Даний пристрій пройшов заводські випробування, в результаті яких встановлено, що порівняно з прототипом він поліпшує якість виготовлення сумішевих вибухо вих речовин і забезпечує універсальність їх використання. Джерела інформації 1. Барон В.Л., Кантор В.Х. Те хника и технология взрывных работ в США. – М.: Недра, 1989. С. 238-239. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
