Система охолодження циклового повітря газотурбінних двигунів

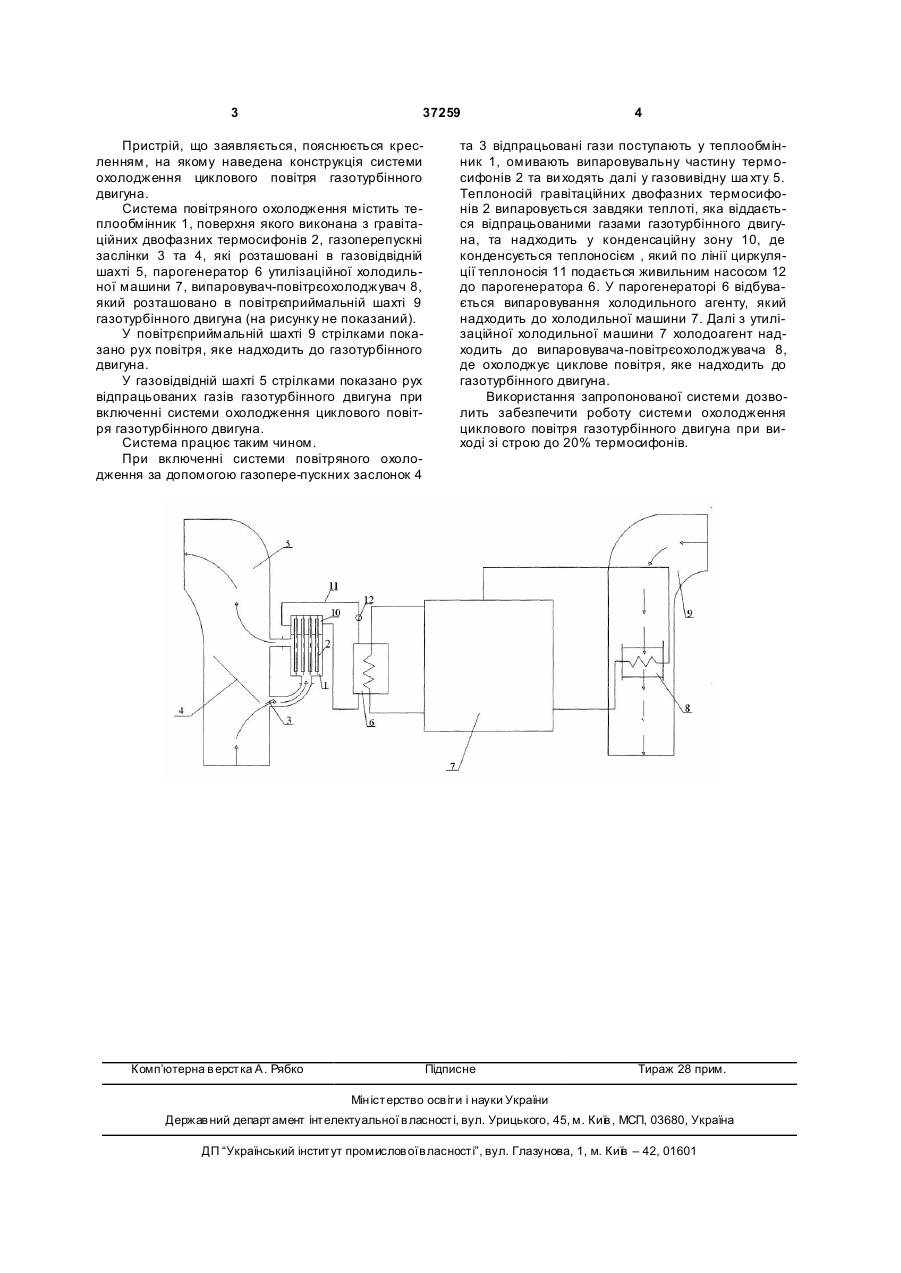

Система охолодження циклового повітря газотурбінних двигунів, що містить утилізаційну холодильну машину з парогенератором для випаровування холодильного агента, яка відрізняється тим, в газовідвідній шахті встановлено теплообмінник, поверхня якого складається з гравітаційних двофазних термосифонів, з'єднаний з парогенератором утилізаційної холодильної машини лінією циркуляції теплоносія. (19) (21) u200806765 (22) 16.05.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) КУЗНЕЦОВ ВАЛЕРІЙ ВАЛЕРІЙОВИЧ, U A, ДИМО БОРИС ВАСИЛЬОВИЧ, U A, КУЗНЕЦОВ ВАЛЕРІЙ ГЕОРГІЙОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА, U A 3 37259 Пристрій, що заявляється, пояснюється кресленням, на якому наведена конструкція системи охолодження циклового повітря газотурбінного двигуна. Система повітряного охолодження містить теплообмінник 1, поверхня якого виконана з гравітаційних двофазних термосифонів 2, газоперепускні заслінки 3 та 4, які розташовані в газовідвідній шахті 5, парогенератор 6 утилізаційної холодильної машини 7, випаровувач-повітрєохолоджувач 8, який розташовано в повітрєприймальній шахті 9 газотурбінного двигуна (на рисунку не показаний). У повітрєприймальній шахті 9 стрілками показано рух повітря, яке надходить до газотурбінного двигуна. У газовідвідній шахті 5 стрілками показано рух відпрацьованих газів газотурбінного двигуна при включенні системи охолодження циклового повітря газотурбінного двигуна. Система працює таким чином. При включенні системи повітряного охолодження за допомогою газопере-пускних заслонок 4 Комп’ютерна в ерстка А. Рябко 4 та 3 відпрацьовані гази поступають у теплообмінник 1, омивають випаровувальну частину термосифонів 2 та ви ходять далі у газовивідну ша хту 5. Теплоносій гравітаційних двофазних термосифонів 2 випаровується завдяки теплоті, яка віддається відпрацьованими газами газотурбінного двигуна, та надходить у конденсаційну зону 10, де конденсується теплоносієм , який по лінії циркуляції теплоносія 11 подається живильним насосом 12 до парогенератора 6. У парогенераторі 6 відбувається випаровування холодильного агенту, який надходить до холодильної машини 7. Далі з утилізаційної холодильної машини 7 холодоагент надходить до випаровувача-повітрєохолоджувача 8, де охолоджує циклове повітря, яке надходить до газотурбінного двигуна. Використання запропонованої системи дозволить забезпечити роботу системи охолодження циклового повітря газотурбінного двигуна при виході зі строю до 20% термосифонів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
