Спосіб одержання будівельних виробів з піноматеріалу

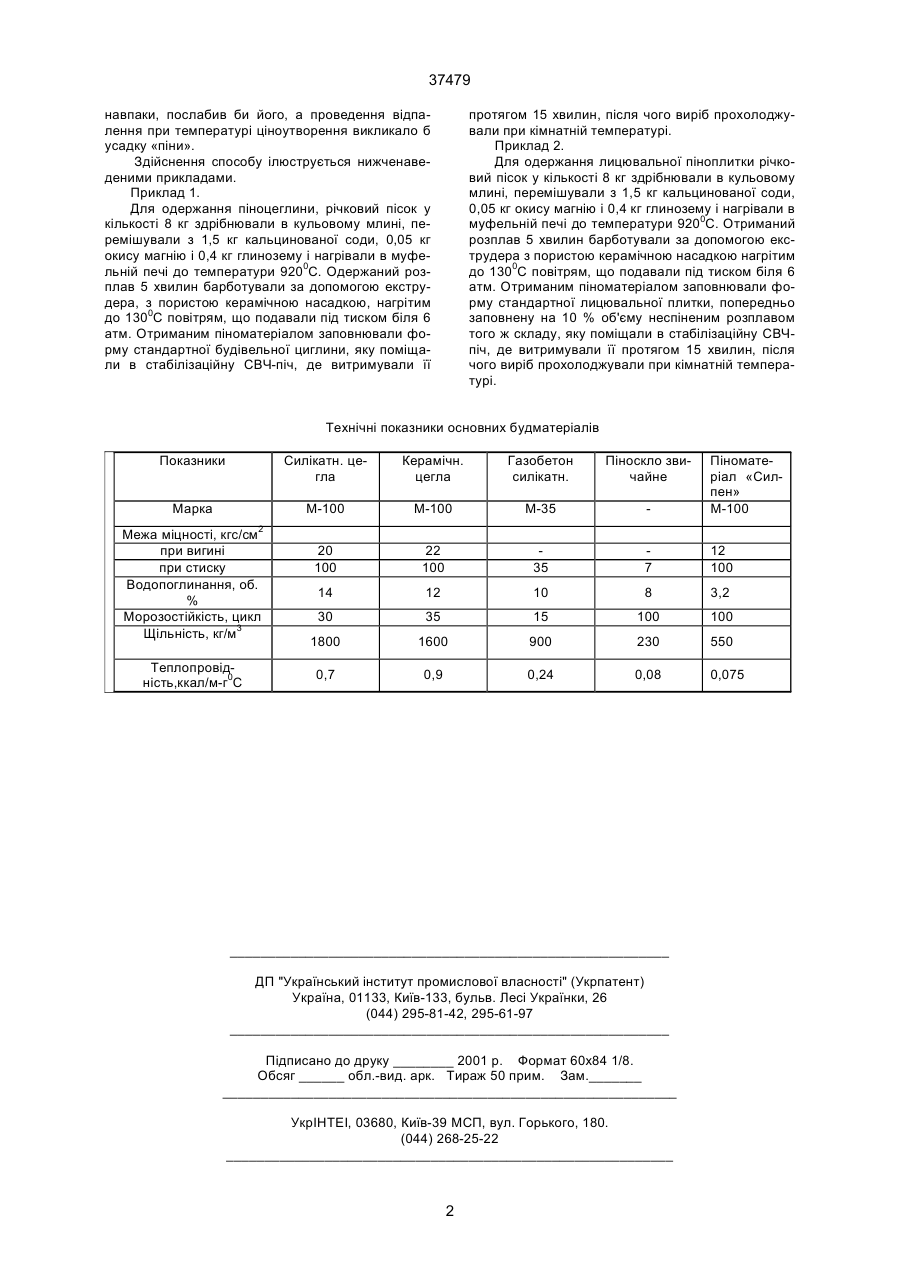

Спосіб одержання будівельних виробів з піноматеріалу, що включає здрібнювання шихти, яка містить кальциновану соду, оксиди металів і домі 37479 навпаки, послабив би його, а проведення відпалення при температурі ціноутворення викликало б усадку «піни». Здійснення способу ілюструється нижченаведеними прикладами. Приклад 1. Для одержання піноцеглини, річковий пісок у кількості 8 кг здрібнювали в кульовому млині, перемішували з 1,5 кг кальцинованої соди, 0,05 кг окису магнію і 0,4 кг глинозему і нагрівали в муфельній печі до температури 9200С. Одержаний розплав 5 хвилин барботували за допомогою екструдера, з пористою керамічною насадкою, нагрітим до 1300С повітрям, що подавали під тиском біля 6 атм. Отриманим піноматеріалом заповнювали форму стандартної будівельної циглини, яку поміщали в стабілізаційну СВЧ-піч, де витримували її протягом 15 хвилин, після чого виріб прохолоджували при кімнатній температурі. Приклад 2. Для одержання лицювальної піноплитки річковий пісок у кількості 8 кг здрібнювали в кульовому млині, перемішували з 1,5 кг кальцинованої соди, 0,05 кг окису магнію і 0,4 кг глинозему і нагрівали в муфельній печі до температури 9200С. Отриманий розплав 5 хвилин барботували за допомогою екструдера з пористою керамічною насадкою нагрітим до 1300С повітрям, що подавали під тиском біля 6 атм. Отриманим піноматеріалом заповнювали форму стандартної лицювальної плитки, попередньо заповнену на 10 % об'єму неспіненим розплавом того ж складу, яку поміщали в стабілізаційну СВЧпіч, де витримували її протягом 15 хвилин, після чого виріб прохолоджували при кімнатній температурі. Технічні показники основних будматеріалів Показники Силікатн. цегла Керамічн. цегла Газобетон силікатн. Піноскло звичайне Марка М-100 М-100 М-35 Піноматеріал «Силпен» М-100 20 100 22 100 35 7 12 100 14 12 10 8 3,2 30 35 15 100 100 1800 1600 900 230 550 0,7 0,9 0,24 0,08 0,075 Межа міцності, кгс/см2 при вигині при стиску Водопоглинання, об. % Морозостійкість, цикл Щільність, кг/м3 Теплопровідність,ккал/м-г0С __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
