Пристрій для підведення струму до дугової електропечі

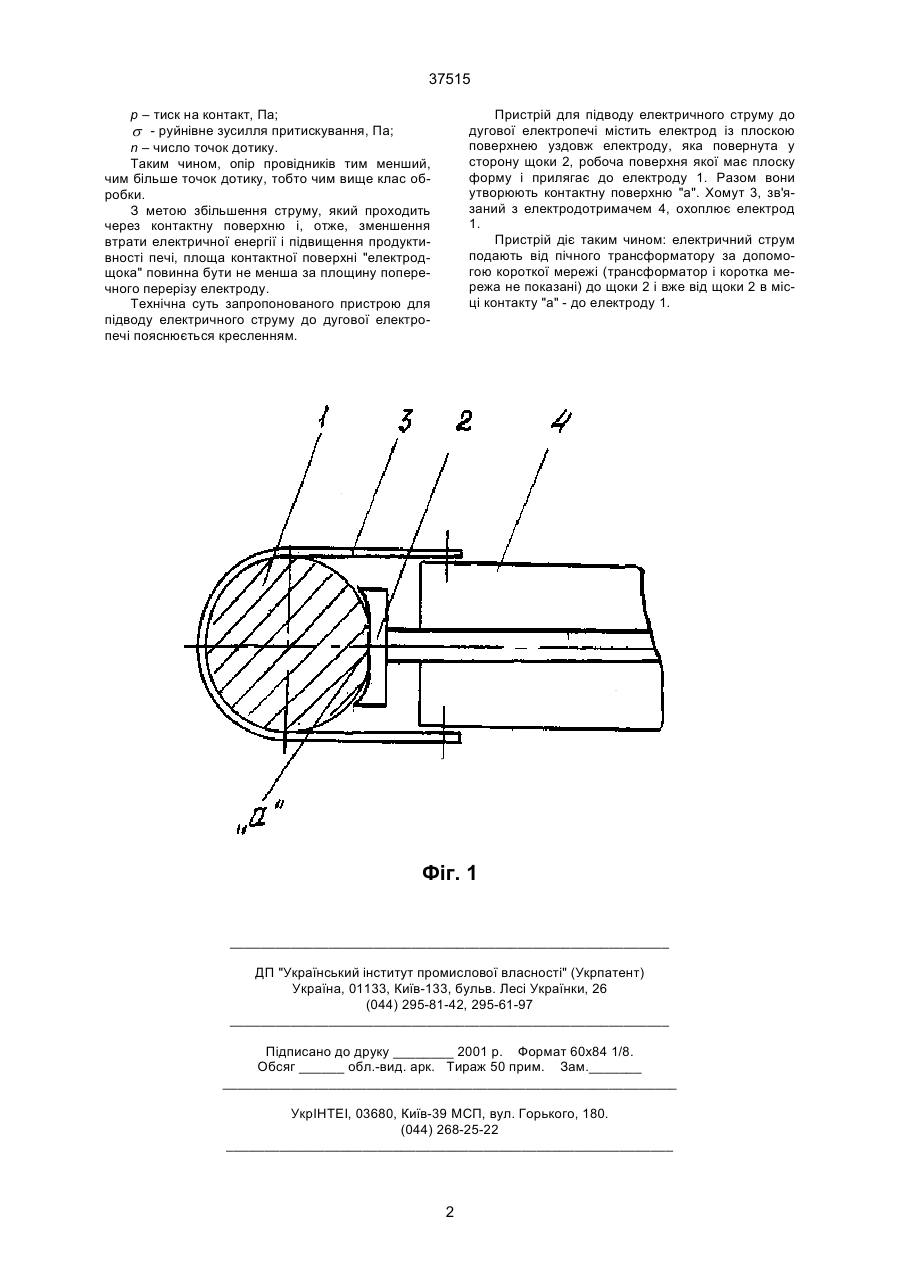

Пристрій для підведення струму до дугової електропечі, який складається з електрода, хомута, який охоплює електрод і щоки з пневмопружним затискачем, який відрізняється тим, що уздовж електрода виконана площина, яка направлена до щоки контактною поверхнею плоскої форми, при цьому площа контактної поверхні "електродщока" повинна бути не менша за площу поперечного перерізу електрода. (19) (21) 99052824 (22) 21.05.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Годецький Євген Васильович, Петров Борис Федорович, Підгорний Володимир Іванович, Коротя Олександр Сільвестрович (73) Відкрите акціонерне товариство "Український графіт" 37515 p – тиск на контакт, Па; s - руйнівне зусилля притискування, Па; n – число точок дотику. Таким чином, опір провідників тим менший, чим більше точок дотику, тобто чим вище клас обробки. З метою збільшення струму, який проходить через контактну поверхню і, отже, зменшення втрати електричної енергії і підвищення продуктивності печі, площа контактної поверхні "електродщока" повинна бути не менша за площину поперечного перерізу електроду. Технічна суть запропонованого пристрою для підводу електричного струму до дугової електропечі пояснюється кресленням. Пристрій для підводу електричного струму до дугової електропечі містить електрод із плоскою поверхнею уздовж електроду, яка повернута у сторону щоки 2, робоча поверхня якої має плоску форму і прилягає до електроду 1. Разом вони утворюють контактну поверхню "а". Хомут 3, зв'язаний з електродотримачем 4, охоплює електрод 1. Пристрій діє таким чином: електричний струм подають від пічного трансформатору за допомогою короткої мережі (трансформатор і коротка мережа не показані) до щоки 2 і вже від щоки 2 в місці контакту "а" - до електроду 1. Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
