Спосіб складання електродної свічки

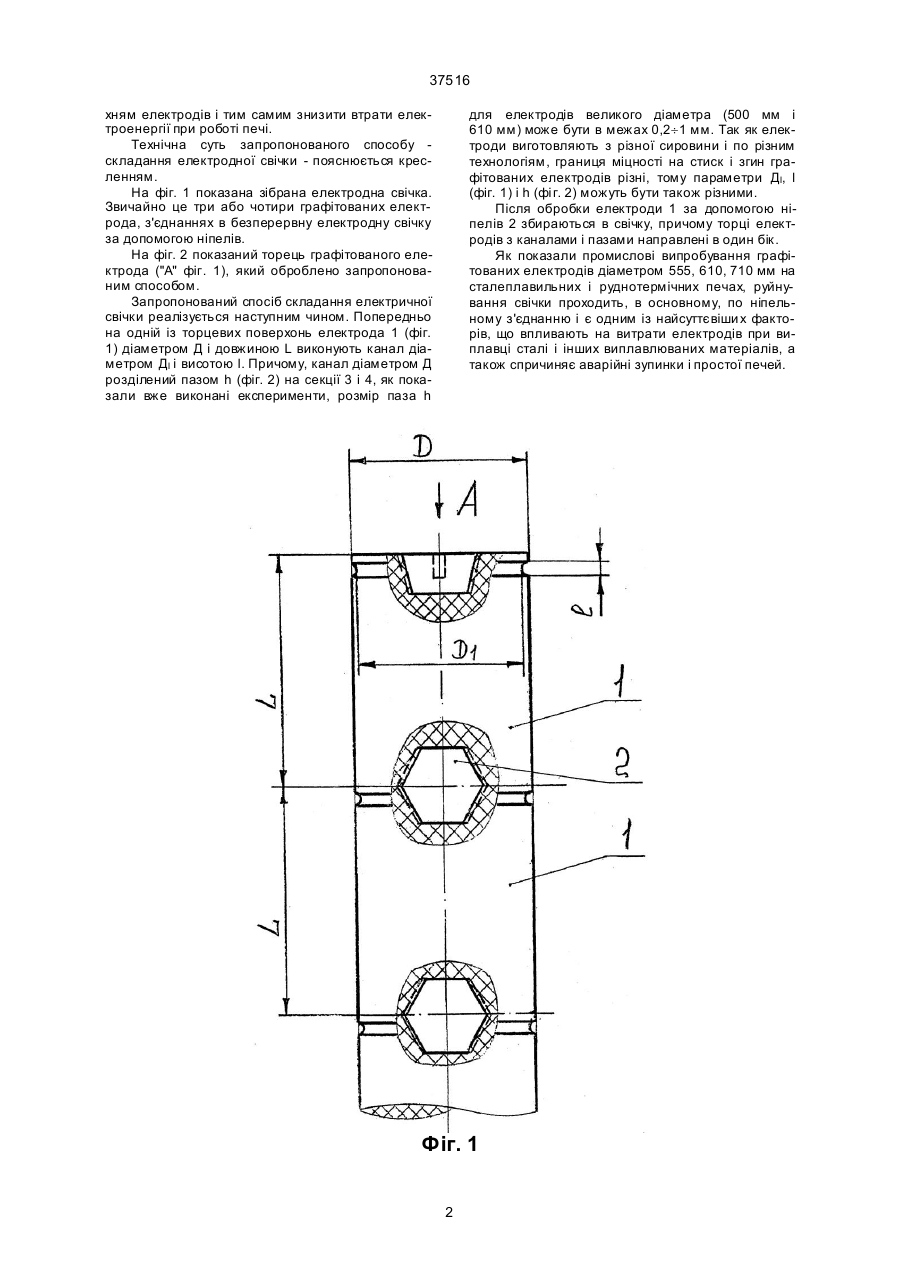

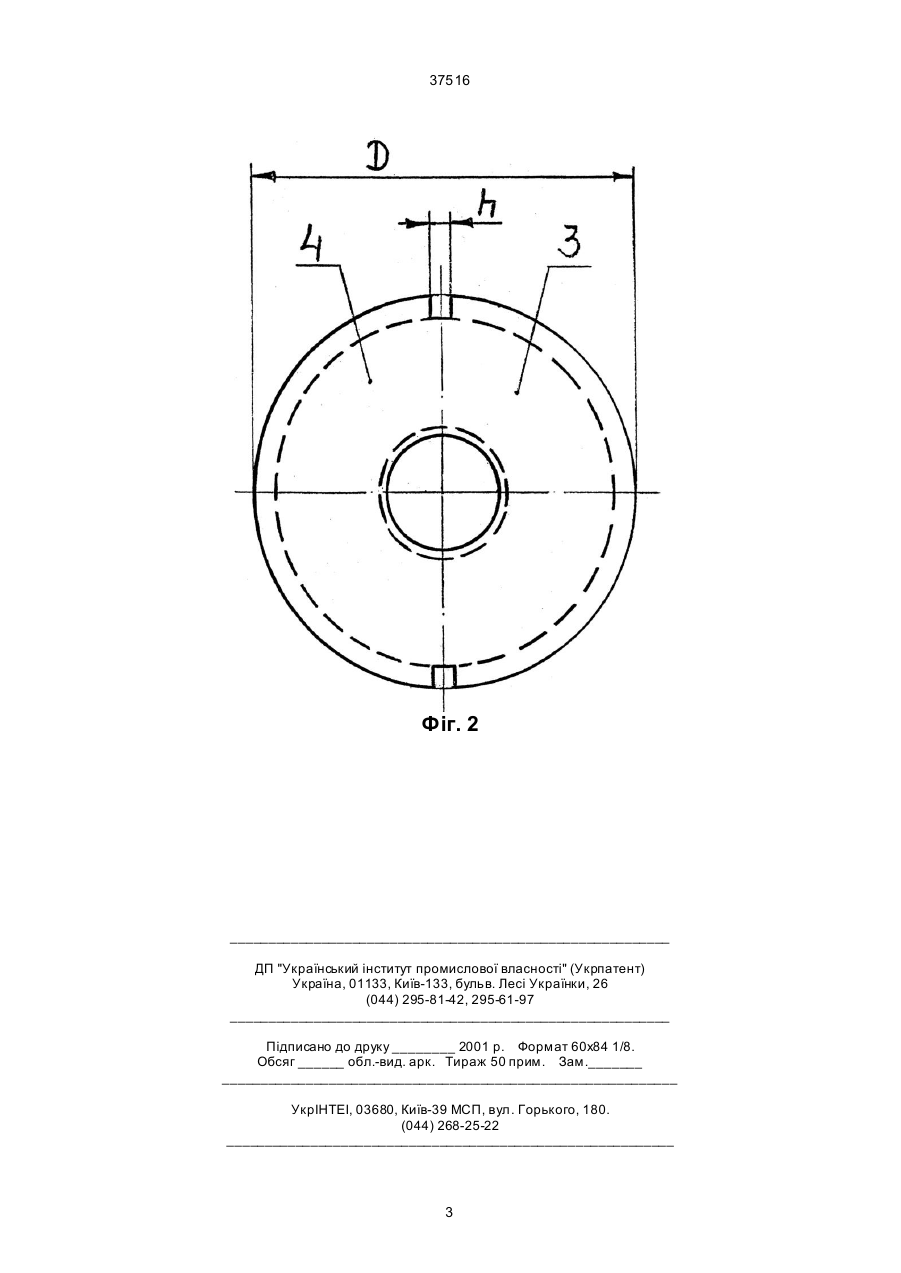

Спосіб складання електродної свічки, який включає стикування електродів за допомогою ніпельного з'єднання, який відрізняється тим, що перед стикуванням в свічку по зовнішньому діаметру одного з торців електрода з боку стичних поверхонь виконують канали з пазами, які ділять торець електрода на секції. (19) (21) 99052826 (22) 21.05.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Годецький Євген Васильович, Петров Борис Федорович, Підгорний Володимир Іванович, Коротя Олександр Сільвесторович (73) Відкрите акціонерне товариство "Український 37516 хням електродів і тим самим знизити втрати електроенергії при роботі печі. Технічна суть запропонованого способу складання електродної свічки - пояснюється кресленням. На фіг. 1 показана зібрана електродна свічка. Звичайно це три або чотири графітованих електрода, з'єднаннях в безперервну електродну свічку за допомогою ніпелів. На фіг. 2 показаний торець графітованого електрода ("А" фіг. 1), який оброблено запропонованим способом. Запропонований спосіб складання електричної свічки реалізується наступним чином. Попередньо на одній із торцевих поверхонь електрода 1 (фіг. 1) діаметром Д і довжиною L виконують канал діаметром ДІ і висотою l. Причому, канал діаметром Д розділений пазом h (фіг. 2) на секції 3 і 4, як показали вже виконані експерименти, розмір паза h для електродів великого діаметра (500 мм і 610 мм) може бути в межах 0,2¸1 мм. Так як електроди виготовляють з різної сировини і по різним технологіям, границя міцності на стиск і згин графітованих електродів різні, тому параметри ДІ, l (фіг. 1) і h (фі г. 2) можуть бути також різними. Після обробки електроди 1 за допомогою ніпелів 2 збираються в свічку, причому торці електродів з каналами і пазами направлені в один бік. Як показали промислові випробування графітованих електродів діаметром 555, 610, 710 мм на сталеплавильних і руднотермічних печах, руйнування свічки проходить, в основному, по ніпельному з'єднанню і є одним із найсуттєвіши х факторів, що впливають на витрати електродів при виплавці сталі і інших виплавлюваних матеріалів, а також спричиняє аварійні зупинки і простої печей. Фіг. 1 2 37516 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
