Пристрій захисту кіл керування
Номер патенту: 3759
Опубліковано: 15.12.2004
Автори: Арабаджи Григорій Костянтинович, Ведерніков Володимир Петрович
Формула / Реферат
Пристрій захисту кіл керування, що містить струмообмежувальний резистор, захисний стабілітрон і транзистор, який відрізняється тим, що в нього додатково введені оптрон і другий струмообмежувальний резистор, причому один вхід оптрона підключений до загальної точки першого струмообмежувального резистора і захисного стабілітрона, другий вхід оптрона підключений до входу другого струмообмежувального резистора, вихід другого струмообмежувального резистора підключений до захисного стабілітрона, а вихід оптрона підключений до бази транзистора, що захищається.
Текст

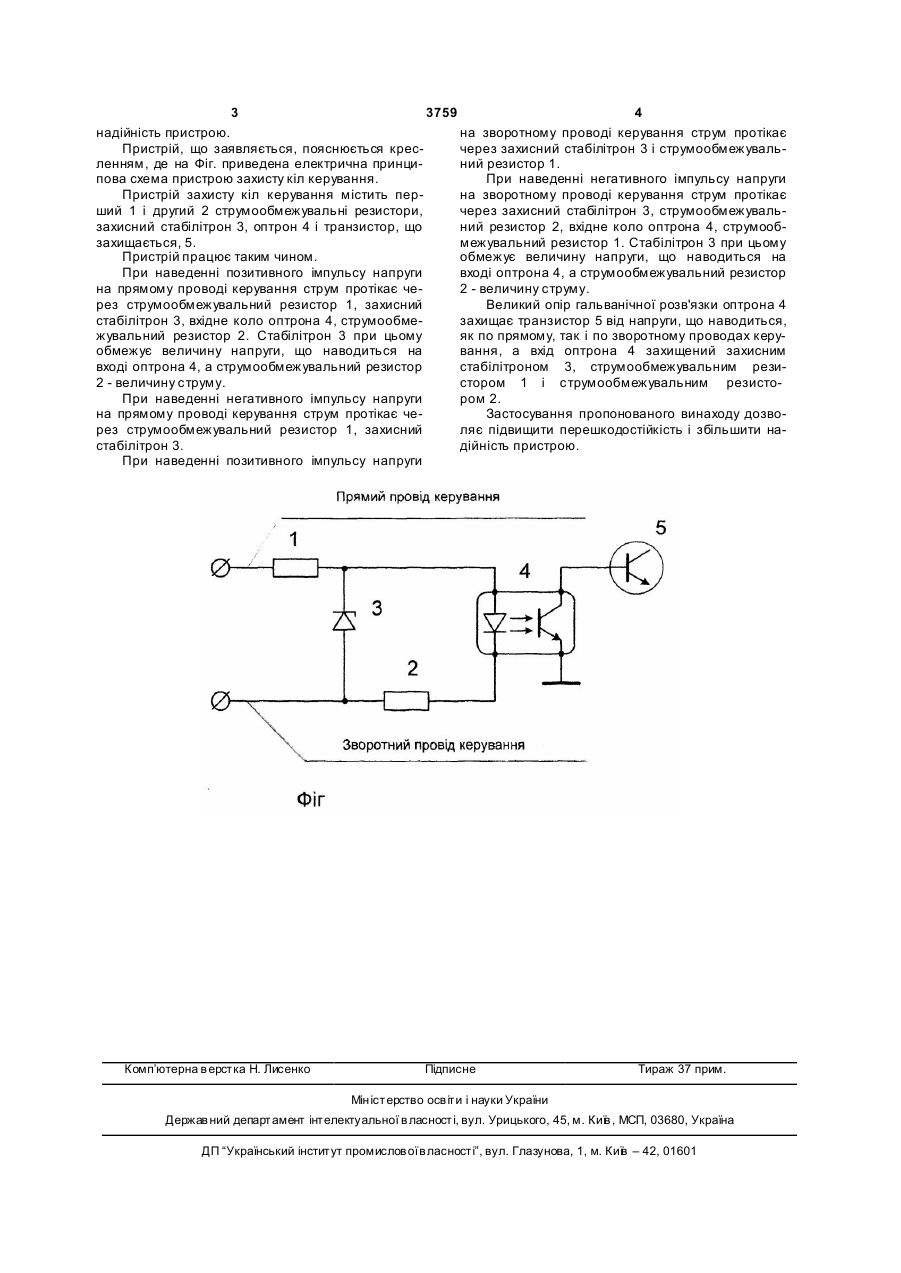

Пристрій захисту кіл керування, що містить струмообмежувальний резистор, захисний стабілітрон і транзистор, який відрізняється тим, 3 3759 4 надійність пристрою. на зворотному проводі керування струм протікає Пристрій, що заявляється, пояснюється кресчерез захисний стабілітрон 3 і струмообмежувальленням, де на Фіг. приведена електрична принциний резистор 1. пова схема пристрою захисту кіл керування. При наведенні негативного імпульсу напруги Пристрій захисту кіл керування містить перна зворотному проводі керування струм протікає ший 1 і другий 2 струмообмежувальні резистори, через захисний стабілітрон 3, струмообмежувальзахисний стабілітрон 3, оптрон 4 і транзистор, що ний резистор 2, вхідне коло оптрона 4, струмообзахищається, 5. межувальний резистор 1. Стабілітрон 3 при цьому Пристрій працює таким чином. обмежує величину напруги, що наводиться на При наведенні позитивного імпульсу напруги вході оптрона 4, а струмообмежувальний резистор на прямому проводі керування струм протікає че2 - величину струму. рез струмообмежувальний резистор 1, захисний Великий опір гальванічної розв'язки оптрона 4 стабілітрон 3, вхідне коло оптрона 4, струмообмезахищає транзистор 5 від напруги, що наводиться, жувальний резистор 2. Стабілітрон 3 при цьому як по прямому, так і по зворотному проводах керуобмежує величину напруги, що наводиться на вання, а вхід оптрона 4 захищений захисним вході оптрона 4, а струмообмежувальний резистор стабілітроном 3, струмообмежувальним рези2 - величину струму. стором 1 і струмообмежувальним резистоПри наведенні негативного імпульсу напруги ром 2. на прямому проводі керування струм протікає чеЗастосування пропонованого винаходу дозворез струмообмежувальний резистор 1, захисний ляє підвищити перешкодостійкість і збільшити настабілітрон 3. дійність пристрою. При наведенні позитивного імпульсу напруги Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюVedernoicov Volodymyr Petrovych
Автори російськоюВедерников Владимир Петрович
МПК / Мітки
МПК: H02H 3/08
Мітки: пристрій, захисту, керування, кіл
