Пристрій для зняття коронок і мостоподібних протезів

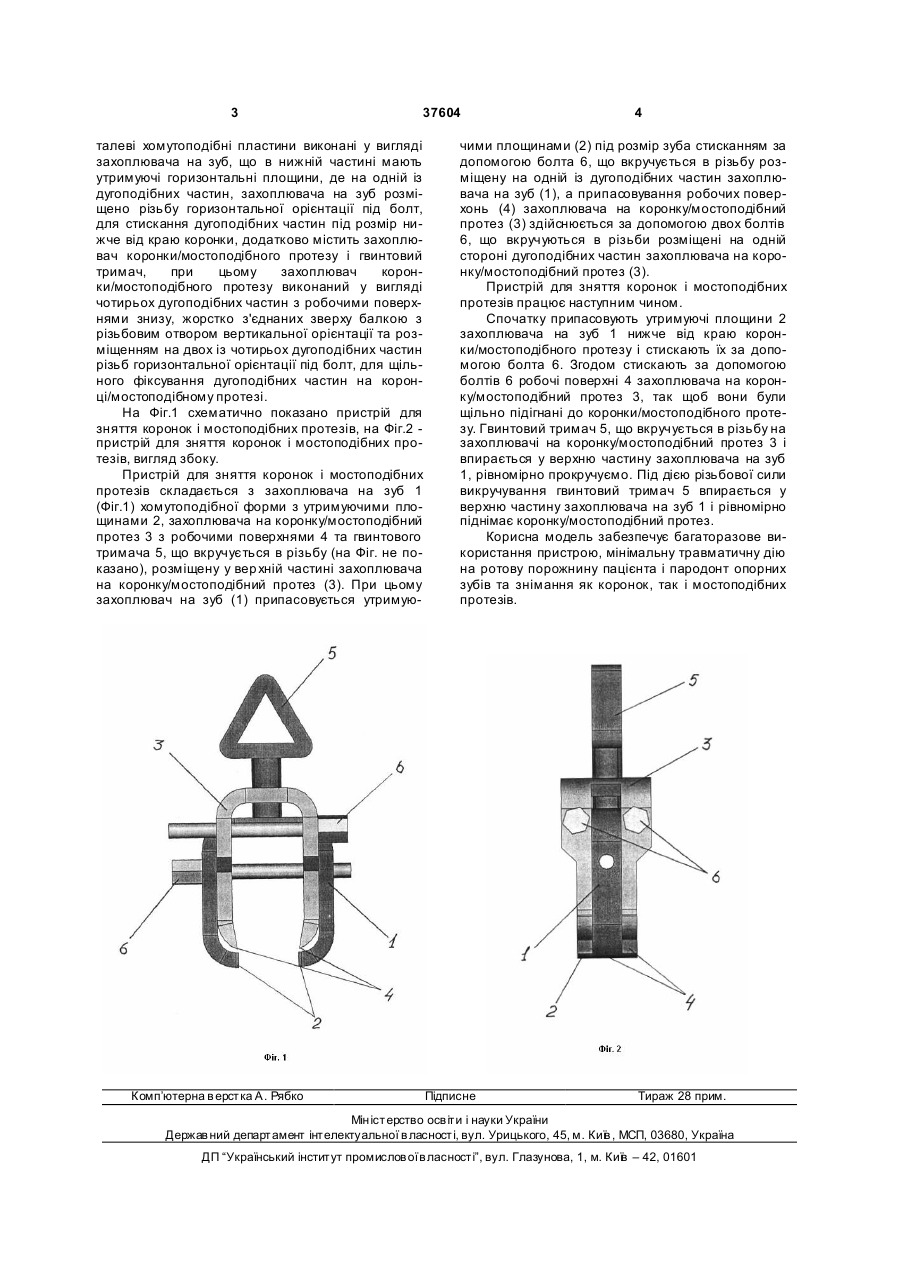

Пристрій для знімання коронок і мостоподібних протезів, який включає металеві хомутоподібні пластини, які жорстко з'єднані між собою, з можливістю фіксування біля коронки, який відрізняється тим, що металеві хомутоподібні пластини виконані 3 37604 талеві хомутоподібні пластини виконані у вигляді захоплювача на зуб, що в нижній частині мають утримуючі горизонтальні площини, де на одній із дугоподібних частин, захоплювача на зуб розміщено різьбу горизонтальної орієнтації під болт, для стискання дугоподібних частин під розмір нижче від краю коронки, додатково містить захоплювач коронки/мостоподібного протезу і гвинтовий тримач, при цьому захоплювач коронки/мостоподібного протезу виконаний у вигляді чотирьох дугоподібних частин з робочими поверхнями знизу, жорстко з'єднаних зверху балкою з різьбовим отвором вертикальної орієнтації та розміщенням на двох із чотирьох дугоподібних частин різьб горизонтальної орієнтації під болт, для щільного фіксування дугоподібних частин на коронці/мостоподібному протезі. На Фіг.1 схематично показано пристрій для зняття коронок і мостоподібних протезів, на Фіг.2 пристрій для зняття коронок і мостоподібних протезів, вигляд збоку. Пристрій для зняття коронок і мостоподібних протезів складається з захоплювача на зуб 1 (Фіг.1) хомутоподібної форми з утримуючими площинами 2, захоплювача на коронку/мостоподібний протез 3 з робочими поверхнями 4 та гвинтового тримача 5, що вкручується в різьбу (на Фіг. не показано), розміщену у вер хній частині захоплювача на коронку/мостоподібний протез (3). При цьому захоплювач на зуб (1) припасовується утримую Комп’ютерна в ерстка А. Рябко 4 чими площинами (2) під розмір зуба стисканням за допомогою болта 6, що вкручується в різьбу розміщену на одній із дугоподібних частин захоплювача на зуб (1), а припасовування робочих поверхонь (4) захоплювача на коронку/мостоподібний протез (3) здійснюється за допомогою двох болтів 6, що вкручуються в різьби розміщені на одній стороні дугоподібних частин захоплювача на коронку/мостоподібний протез (3). Пристрій для зняття коронок і мостоподібних протезів працює наступним чином. Спочатку припасовують утримуючі площини 2 захоплювача на зуб 1 нижче від краю коронки/мостоподібного протезу і стискають їх за допомогою болта 6. Згодом стискають за допомогою болтів 6 робочі поверхні 4 захоплювача на коронку/мостоподібний протез 3, так щоб вони були щільно підігнані до коронки/мостоподібного протезу. Гвинтовий тримач 5, що вкручується в різьбу на захоплювачі на коронку/мостоподібний протез 3 і впирається у верхню частину захоплювача на зуб 1, рівномірно прокручуємо. Під дією різьбової сили викручування гвинтовий тримач 5 впирається у верхню частину захоплювача на зуб 1 і рівномірно піднімає коронку/мостоподібний протез. Корисна модель забезпечує багаторазове використання пристрою, мінімальну травматичну дію на ротову порожнину пацієнта і пародонт опорних зубів та знімання як коронок, так і мостоподібних протезів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
