Генератор імпульсів струму
Номер патенту: 37676
Опубліковано: 15.05.2001
Текст

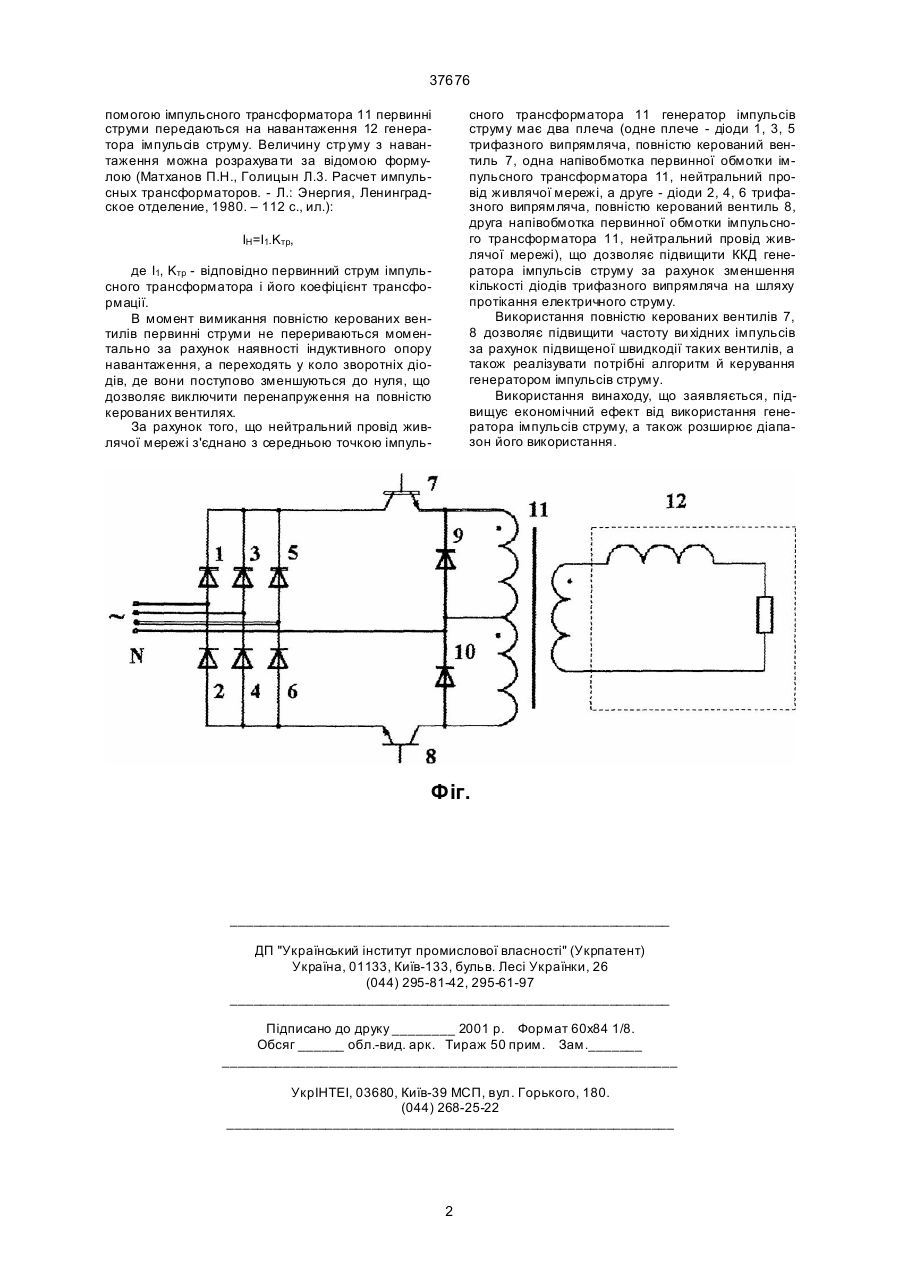

1. Генератор імпульсів струму, що має імпульсний трансформатор, навантаження, вентилі, зворотні діоди, джерело живлення, який відрізняєть 37676 помогою імпульсного трансформатора 11 первинні струми передаються на навантаження 12 генератора імпульсів струму. Величину стр уму з навантаження можна розрахува ти за відомою формулою (Матханов П.Н., Голицын Л.3. Расчет импульсных трансформаторов. - Л.: Энергия, Ленинградское отделение, 1980. – 112 с., ил.): сного трансформатора 11 генератор імпульсів струму має два плеча (одне плече - діоди 1, 3, 5 трифазного випрямляча, повністю керований вентиль 7, одна напівобмотка первинної обмотки імпульсного трансформатора 11, нейтральний провід живлячої мережі, а друге - діоди 2, 4, 6 трифазного випрямляча, повністю керований вентиль 8, друга напівобмотка первинної обмотки імпульсного трансформатора 11, нейтральний провід живлячої мережі), що дозволяє підвищити ККД генератора імпульсів струму за рахунок зменшення кількості діодів трифазного випрямляча на шляху протікання електричного струму. Використання повністю керованих вентилів 7, 8 дозволяє підвищити частоту ви хідних імпульсів за рахунок підвищеної швидкодії таких вентилів, а також реалізувати потрібні алгоритм й керування генератором імпульсів струму. Використання винаходу, що заявляється, підвищує економічний ефект від використання генератора імпульсів струму, а також розширює діапазон його використання. IH=I1.Kтр, де I1, Kтр - відповідно первинний струм імпульсного трансформатора і його коефіцієнт трансформації. В момент вимикання повністю керованих вентилів первинні струми не перериваються моментально за рахунок наявності індуктивного опору навантаження, а переходять у коло зворотніх діодів, де вони поступово зменшуються до нуля, що дозволяє виключити перенапруження на повністю керованих вентилях. За рахунок того, що нейтральний провід живлячої мережі з'єднано з середньою точкою імпуль Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCurrent pulse oscillation
Автори англійськоюBizianov Yevhen Yevhenovych, Budkov Serhii Yuriiovych
Назва патенту російськоюГенератор импульсов тока
Автори російськоюБизянов Евгений Евгеньевич, Будков Сергей Юрьевич
МПК / Мітки
МПК: H03K 3/53
Мітки: імпульсів, струму, генератор
