Генератор імпульсів

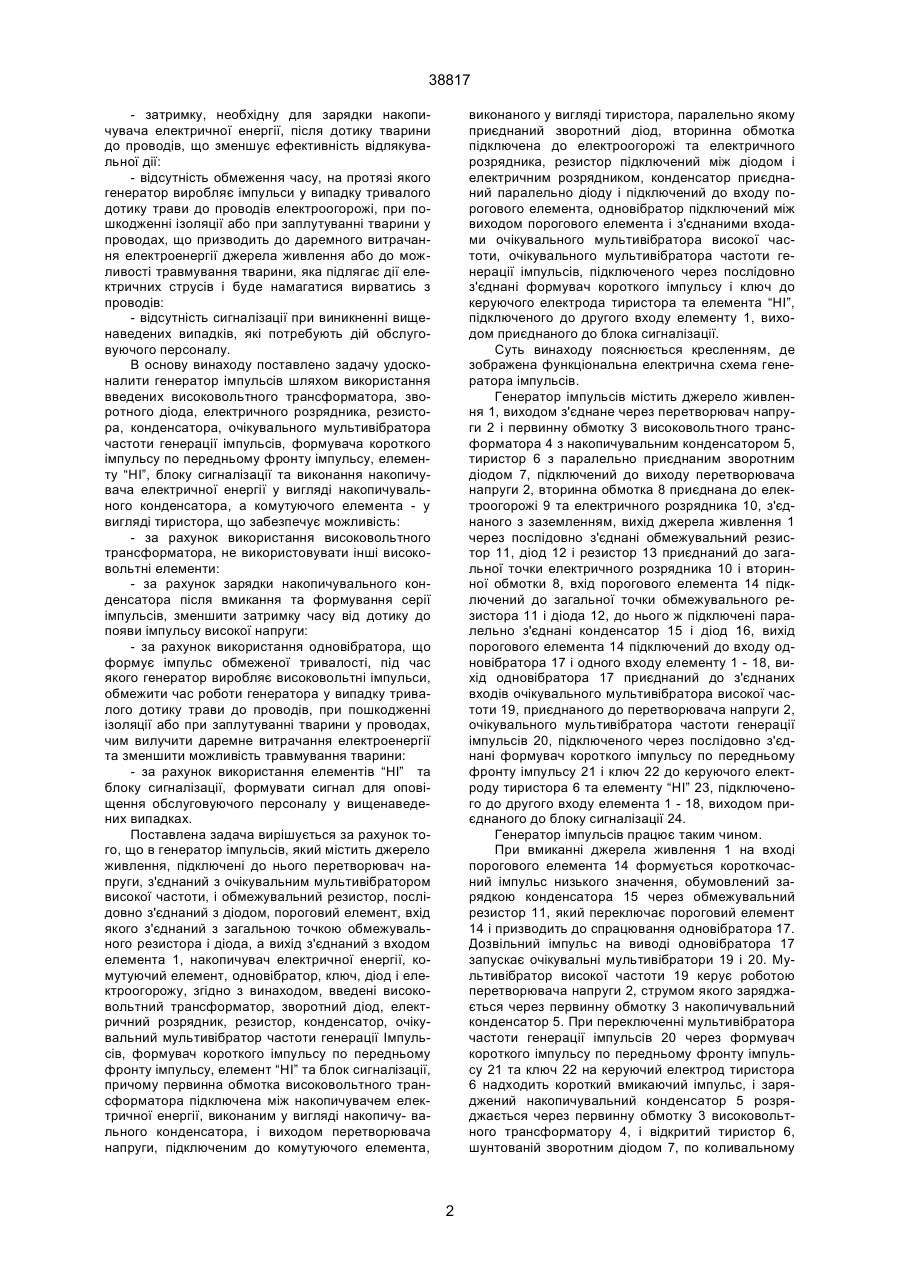

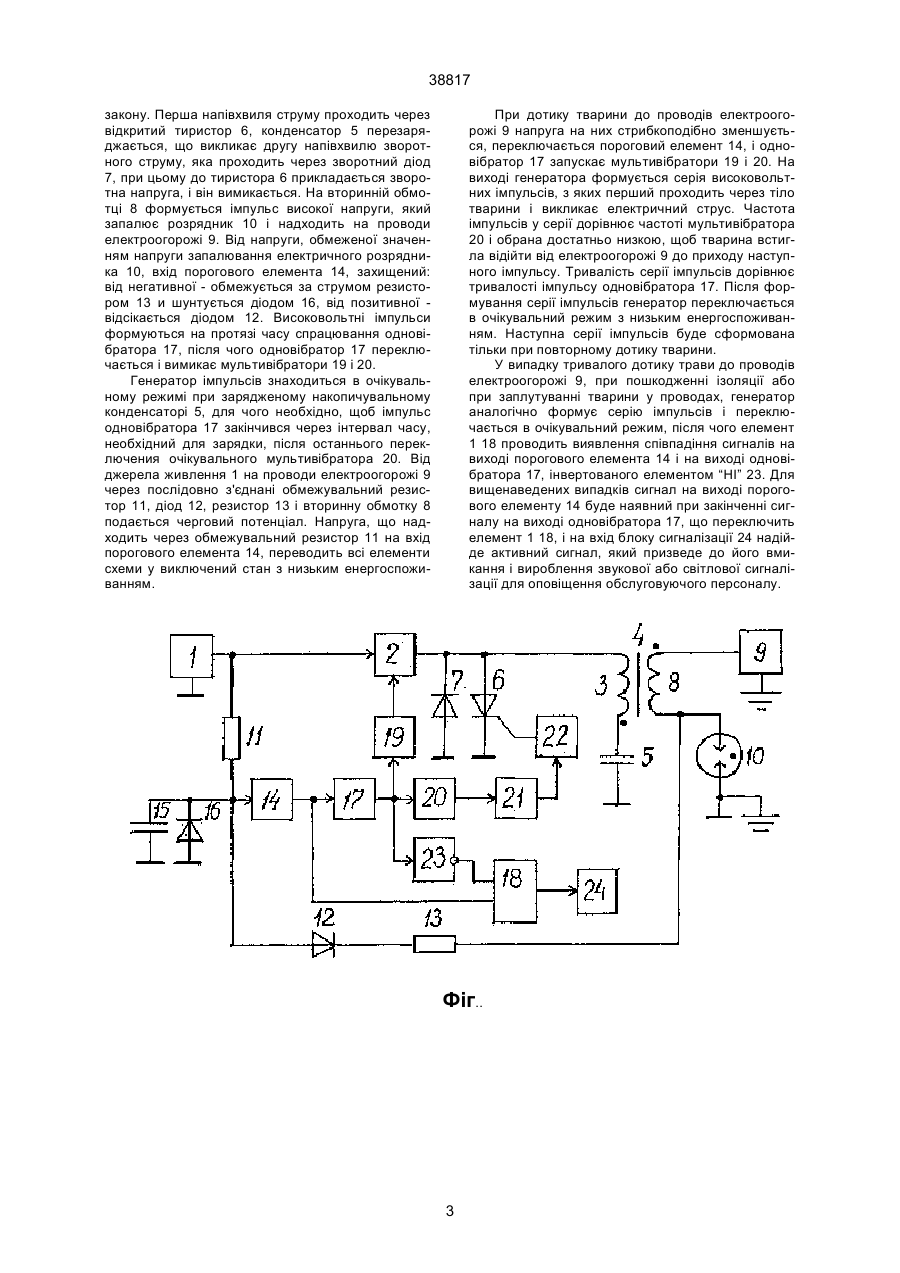

Генератор імпульсів, який містить джерело живлення, підключені до нього перетворювач напруги, з'єднаний з очікувальним мультивібратором високої частоти, і обмежувальний резистор, послідовно з'єднаний з діодом, пороговий елемент, вхід якого з'єднаний з загальною точкою обмежувального резистора і діода, а вихід з'єднаний з входом елемента, і накопичувач електричної енергії, комутуючий елемент, одновібратор, ключ, діод і електроогорожу, що відрізняється тим, що в нього введені високовольтний трансформатор, зворотний діод, електричний розрядник, резистор, конденсатор, очікувальний мультивібратор частоти генерації імпульсів, формувач короткого імпульсу 38817 - затримку, необхідну для зарядки накопичувача електричної енергії, після дотику тварини до проводів, що зменшує ефективність відлякувальної дії: - відсутність обмеження часу, на протязі якого генератор виробляє імпульси у випадку тривалого дотику трави до проводів електроогорожі, при пошкодженні ізоляції або при заплутуванні тварини у проводах, що призводить до даремного витрачання електроенергії джерела живлення або до можливості травмування тварини, яка підлягає дії електричних струсів і буде намагатися вирватись з проводів: - відсутність сигналізації при виникненні вищенаведених випадків, які потребують дій обслуговуючого персоналу. В основу винаходу поставлено задачу удосконалити генератор імпульсів шляхом використання введених високовольтного трансформатора, зворотного діода, електричного розрядника, резистора, конденсатора, очікувального мультивібратора частоти генерації імпульсів, формувача короткого імпульсу по передньому фронту імпульсу, елементу “НІ”, блоку сигналізації та виконання накопичувача електричної енергії у вигляді накопичувального конденсатора, а комутуючого елемента - у вигляді тиристора, що забезпечує можливість: - за рахунок використання високовольтного трансформатора, не використовувати інші високовольтні елементи: - за рахунок зарядки накопичувального конденсатора після вмикання та формування серії імпульсів, зменшити затримку часу від дотику до появи імпульсу високої напруги: - за рахунок використання одновібратора, що формує імпульс обмеженої тривалості, під час якого генератор виробляє високовольтні імпульси, обмежити час роботи генератора у випадку тривалого дотику трави до проводів, при пошкодженні ізоляції або при заплутуванні тварини у проводах, чим вилучити даремне витрачання електроенергії та зменшити можливість травмування тварини: - за рахунок використання елементів “НІ” та блоку сигналізації, формувати сигнал для оповіщення обслуговуючого персоналу у вищенаведених випадках. Поставлена задача вирішується за рахунок того, що в генератор імпульсів, який містить джерело живлення, підключені до нього перетворювач напруги, з'єднаний з очікувальним мультивібратором високої частоти, і обмежувальний резистор, послідовно з'єднаний з діодом, пороговий елемент, вхід якого з'єднаний з загальною точкою обмежувального резистора і діода, а вихід з'єднаний з входом елемента 1, накопичувач електричної енергії, комутуючий елемент, одновібратор, ключ, діод і електроогорожу, згідно з винаходом, введені високовольтний трансформатор, зворотний діод, електричний розрядник, резистор, конденсатор, очікувальний мультивібратор частоти генерації Імпульсів, формувач короткого імпульсу по передньому фронту імпульсу, елемент “НІ” та блок сигналізації, причому первинна обмотка високовольтного трансформатора підключена між накопичувачем електричної енергії, виконаним у вигляді накопичу- вального конденсатора, і виходом перетворювача напруги, підключеним до комутуючого елемента, виконаного у вигляді тиристора, паралельно якому приєднаний зворотний діод, вторинна обмотка підключена до електроогорожі та електричного розрядника, резистор підключений між діодом і електричним розрядником, конденсатор приєднаний паралельно діоду і підключений до входу порогового елемента, одновібратор підключений між виходом порогового елемента і з'єднаними входами очікувального мультивібратора високої частоти, очікувального мультивібратора частоти генерації імпульсів, підключеного через послідовно з'єднані формувач короткого імпульсу і ключ до керуючого електрода тиристора та елемента “HІ”, підключеного до другого входу елементу 1, виходом приєднаного до блока сигналізації. Суть винаходу пояснюється кресленням, де зображена функціональна електрична схема генератора імпульсів. Генератор імпульсів містить джерело живлення 1, виходом з'єднане через перетворювач напруги 2 і первинну обмотку 3 високовольтного трансформатора 4 з накопичувальним конденсатором 5, тиристор 6 з паралельно приєднаним зворотним діодом 7, підключений до виходу перетворювача напруги 2, вторинна обмотка 8 приєднана до електроогорожі 9 та електричного розрядника 10, з'єднаного з заземленням, вихід джерела живлення 1 через послідовно з'єднані обмежувальний резистор 11, діод 12 і резистор 13 приєднаний до загальної точки електричного розрядника 10 і вторинної обмотки 8, вхід порогового елемента 14 підключений до загальної точки обмежувального резистора 11 і діода 12, до нього ж підключені паралельно з'єднані конденсатор 15 і діод 16, вихід порогового елемента 14 підключений до входу одновібратора 17 і одного входу елементу 1 - 18, вихід одновібратора 17 приєднаний до з'єднаних входів очікувального мультивібратора високої частоти 19, приєднаного до перетворювача напруги 2, очікувального мультивібратора частоти генерації імпульсів 20, підключеного через послідовно з'єднані формувач короткого імпульсу по передньому фронту імпульсу 21 і ключ 22 до керуючого електроду тиристора 6 та елементу “НІ” 23, підключеного до другого входу елемента 1 - 18, виходом приєднаного до блоку сигналізації 24. Генератор імпульсів працює таким чином. При вмиканні джерела живлення 1 на вході порогового елемента 14 формується короткочасний імпульс низького значення, обумовлений зарядкою конденсатора 15 через обмежувальний резистор 11, який переключає пороговий елемент 14 і призводить до спрацювання одновібратора 17. Дозвільний імпульс на виводі одновібратора 17 запускає очікувальні мультивібратори 19 і 20. Мультивібратор високої частоти 19 керує роботою перетворювача напруги 2, струмом якого заряджається через первинну обмотку 3 накопичувальний конденсатор 5. При переключенні мультивібратора частоти генерації імпульсів 20 через формувач короткого імпульсу по передньому фронту імпульсу 21 та ключ 22 на керуючий електрод тиристора 6 надходить короткий вмикаючий імпульс, і заряджений накопичувальний конденсатор 5 розряджається через первинну обмотку 3 високовольтного трансформатору 4, і відкритий тиристор 6, шунтованій зворотним діодом 7, по коливальному 2 38817 закону. Перша напівхвиля струму проходить через відкритий тиристор 6, конденсатор 5 перезаряджається, що викликає другу напівхвилю зворотного струму, яка проходить через зворотний діод 7, при цьому до тиристора 6 прикладається зворотна напруга, і він вимикається. На вторинній обмотці 8 формується імпульс високої напруги, який запалює розрядник 10 і надходить на проводи електроогорожі 9. Від напруги, обмеженої значенням напруги запалювання електричного розрядника 10, вхід порогового елемента 14, захищений: від негативної - обмежується за струмом резистором 13 и шунтується діодом 16, від позитивної відсікається діодом 12. Високовольтні імпульси формуються на протязі часу спрацювання одновібратора 17, після чого одновібратор 17 переключається і вимикає мультивібратори 19 і 20. Генератор імпульсів знаходиться в очікувальному режимі при зарядженому накопичувальному конденсаторі 5, для чого необхідно, щоб імпульс одновібратора 17 закінчився через інтервал часу, необхідний для зарядки, після останнього переключения очікувального мультивібратора 20. Від джерела живлення 1 на проводи електроогорожі 9 через послідовно з'єднані обмежувальний резистор 11, діод 12, резистор 13 і вторинну обмотку 8 подається черговий потенціал. Напруга, що надходить через обмежувальний резистор 11 на вхід порогового елемента 14, переводить всі елементи схеми у виключений стан з низьким енергоспоживанням. При дотику тварини до проводів електроогорожі 9 напруга на них стрибкоподібно зменшується, переключається пороговий елемент 14, і одновібратор 17 запускає мультивібратори 19 і 20. На виході генератора формується серія високовольтних імпульсів, з яких перший проходить через тіло тварини і викликає електричний струс. Частота імпульсів у серії дорівнює частоті мультивібратора 20 і обрана достатньо низкою, щоб тварина встигла відійти від електроогорожі 9 до приходу наступного імпульсу. Тривалість серії імпульсів дорівнює тривалості імпульсу одновібратора 17. Після формування серії імпульсів генератор переключається в очікувальний режим з низьким енергоспоживанням. Наступна серії імпульсів буде сформована тільки при повторному дотику тварини. У випадку тривалого дотику трави до проводів електроогорожі 9, при пошкодженні ізоляції або при заплутуванні тварини у проводах, генератор аналогічно формує серію імпульсів і переключається в очікувальний режим, після чого елемент 1 18 проводить виявлення співпадіння сигналів на виході порогового елемента 14 і на виході одновібратора 17, інвертованого елементом “НІ” 23. Для вищенаведених випадків сигнал на виході порогового елементу 14 буде наявний при закінченні сигналу на виході одновібратора 17, що переключить елемент 1 18, і на вхід блоку сигналізації 24 надійде активний сигнал, який призведе до його вмикання і вироблення звукової або світлової сигналізації для оповіщення обслуговуючого персоналу. Фіг.. 3 38817 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
