Електромагнітний вібратор
Номер патенту: 37732
Опубліковано: 10.12.2008
Автори: Шевченко Микола Якович, Шишацький Ігор Володимирович
Формула / Реферат
1. Електромагнітний вібратор, що має корпус, сердечник, котушки, підключені до джерела імпульсного струму, і рухомий якір, виконаний з електропровідного матеріалу, який відрізняється тим, що якір закріплений на корпусі вібратора через пружні елементи.
2. Електромагнітний вібратор за п. 1, який відрізняється тим, що пружні елементи мають перемінну жорсткість, яка регулюється.
Текст

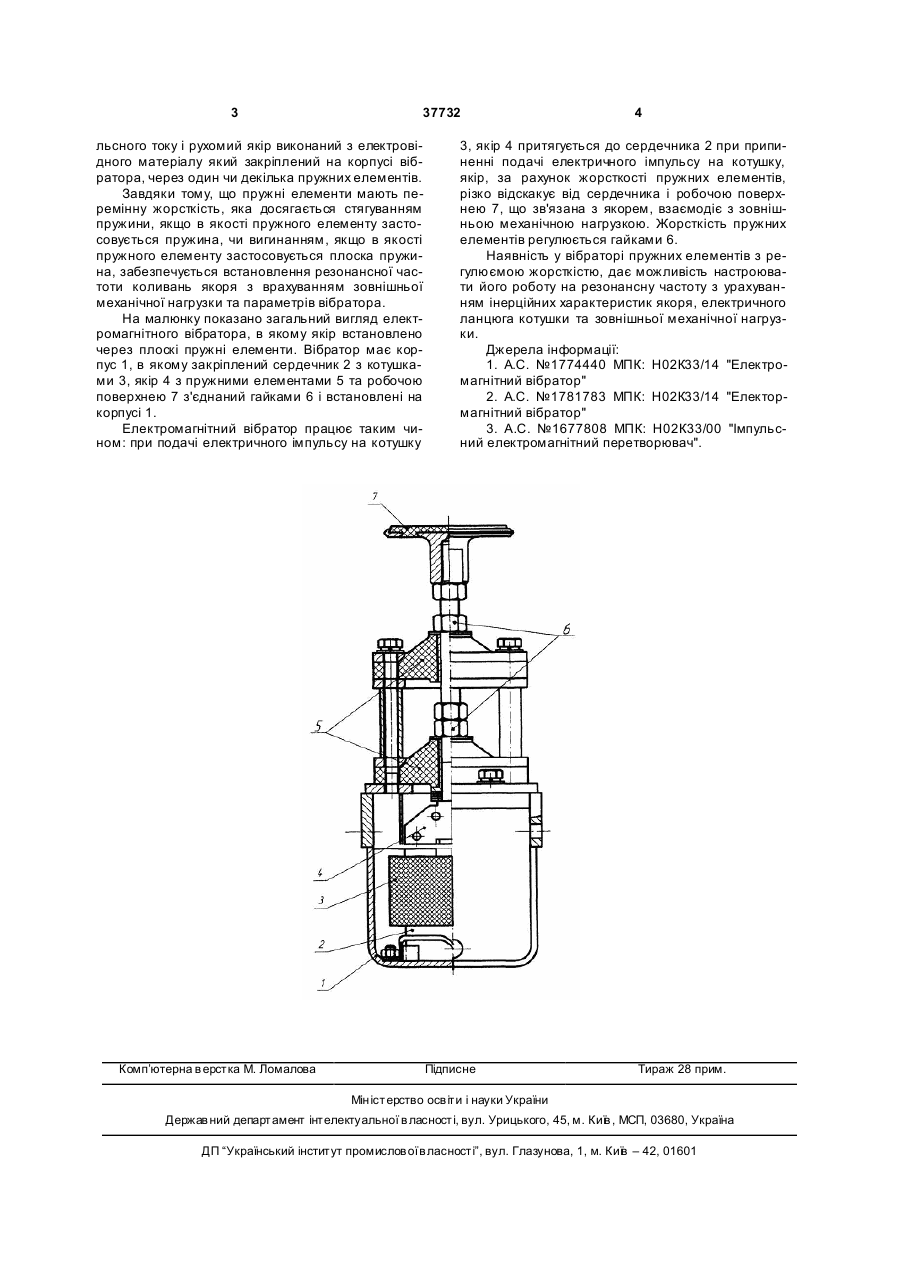

1. Електромагнітний вібратор, що має корпус, сердечник, котушки, підключені до джерела імпульсного струму, і рухомий якір, виконаний з електропровідного матеріалу, який відрізняється тим, що якір закріплений на корпусі вібратора через пружні елементи. 2. Електромагнітний вібратор за п. 1, який відрізняється тим, що пружні елементи мають перемінну жорсткість, яка регулюється. (19) (21) u200807605 (22) 03.06.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ШЕВЧЕНКО МИКОЛА ЯКОВИЧ, U A, ШИШАЦЬКИЙ ІГОР ВОЛОДИМИРОВИЧ, U A (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "АРТЕМІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "ПРОММАШ", U A 3 37732 льсного току і рухомий якір виконаний з електровідного матеріалу який закріплений на корпусі вібратора, через один чи декілька пружних елементів. Завдяки тому, що пружні елементи мають перемінну жорсткість, яка досягається стягуванням пружини, якщо в якості пружного елементу застосовується пружина, чи вигинанням, якщо в якості пружного елементу застосовується плоска пружина, забезпечується встановлення резонансної частоти коливань якоря з врахуванням зовнішньої механічної нагрузки та параметрів вібратора. На малюнку показано загальний вигляд електромагнітного вібратора, в якому якір встановлено через плоскі пружні елементи. Вібратор має корпус 1, в якому закріплений сердечник 2 з котушками 3, якір 4 з пружними елементами 5 та робочою поверхнею 7 з'єднаний гайками 6 і встановлені на корпусі 1. Електромагнітний вібратор працює таким чином: при подачі електричного імпульсу на котушку Комп’ютерна в ерстка М. Ломалова 4 3, якір 4 притягується до сердечника 2 при припиненні подачі електричного імпульсу на котушку, якір, за рахунок жорсткості пружних елементів, різко відскакує від сердечника і робочою поверхнею 7, що зв'язана з якорем, взаємодіє з зовнішньою механічною нагрузкою. Жорсткість пружних елементів регулюється гайками 6. Наявність у вібраторі пружних елементів з регулюємою жорсткістю, дає можливість настроювати його роботу на резонансну частоту з урахуванням інерційних характеристик якоря, електричного ланцюга котушки та зовнішньої механічної нагрузки. Джерела інформації: 1. А.С. №1774440 МПК: Н02К33/14 "Електромагнітний вібратор" 2. А.С. №1781783 МПК: Н02К33/14 "Електормагнітний вібратор" 3. А.С. №1677808 МПК: Н02К33/00 "Імпульсний електромагнітний перетворювач". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectromagnetic vibrator
Автори англійськоюShevchenko Mykola Yakovych, Shyshatskyi Ihor Volodymyrovych
Назва патенту російськоюЭлектромагнитный вибратор
Автори російськоюШевченко Николай Яковлевич, Шишацкий Игорь Владимирович
МПК / Мітки
МПК: H02K 33/00
Мітки: вібратор, електромагнітний
