Спосіб виготовлення фанери із шпону підвищеної вологості

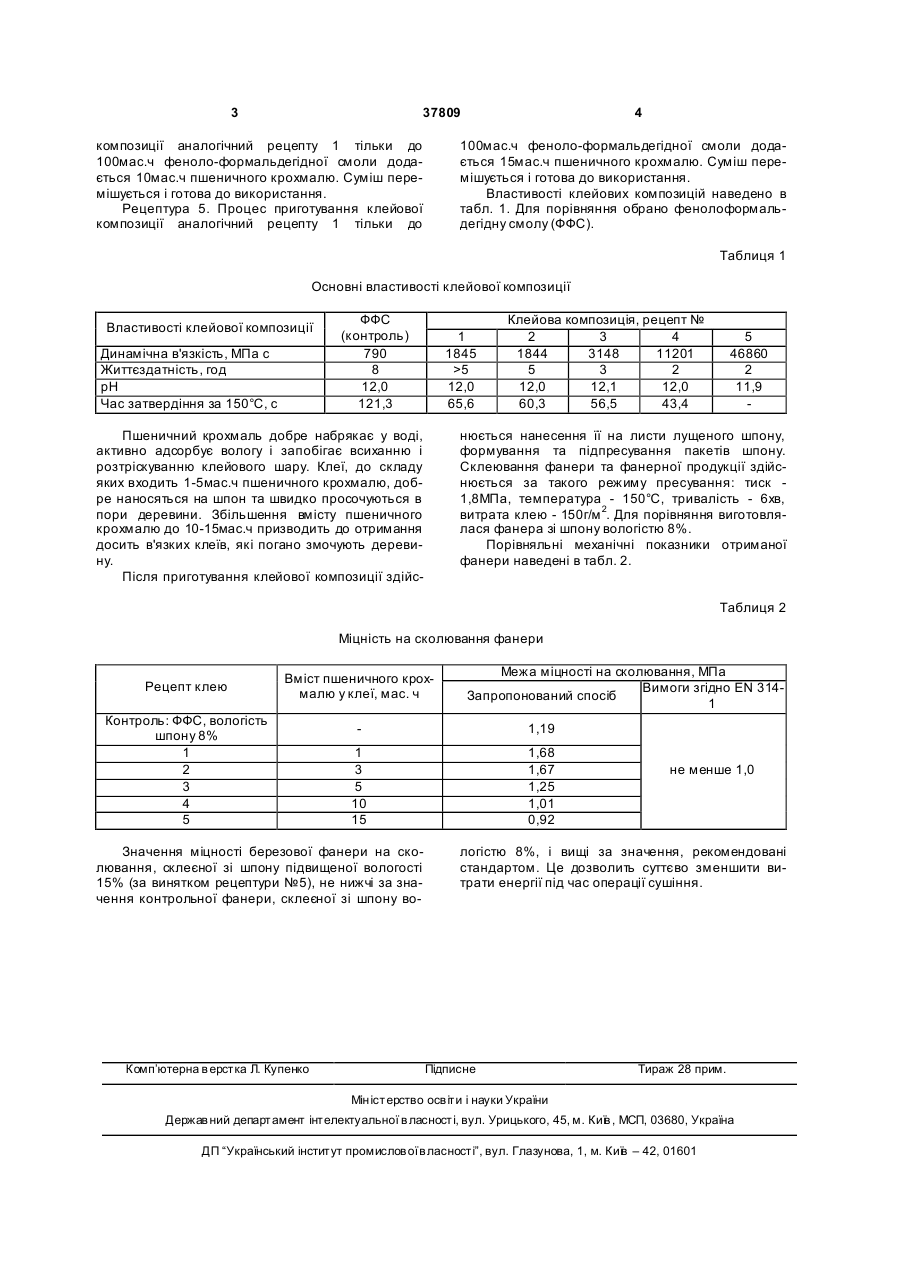

Спосіб виготовлення фанери із шпону підвищеної вологості, що включає операції виготовлен 3 37809 композиції аналогічний рецепту 1 тільки до 100мас.ч феноло-формальдегідної смоли додається 10мас.ч пшеничного крохмалю. Суміш перемішується і готова до використання. Рецептура 5. Процес приготування клейової композиції аналогічний рецепту 1 тільки до 4 100мас.ч феноло-формальдегідної смоли додається 15мас.ч пшеничного крохмалю. Суміш перемішується і готова до використання. Властивості клейових композицій наведено в табл. 1. Для порівняння обрано фенолоформальдегідну смолу (ФФС). Таблиця 1 Основні властивості клейової композиції Властивості клейової композиції Динамічна в'язкість, МПа с Життєздатність, год рН Час затвердіння за 150°С, с ФФС (контроль) 790 8 12,0 121,3 1 1845 >5 12,0 65,6 Пшеничний крохмаль добре набрякає у воді, активно адсорбує вологу і запобігає всиханню і розтріскуванню клейового шару. Клеї, до складу яких входить 1-5мас.ч пшеничного крохмалю, добре наносяться на шпон та швидко просочуються в пори деревини. Збільшення вмісту пшеничного крохмалю до 10-15мас.ч призводить до отримання досить в'язких клеїв, які погано змочують деревину. Після приготування клейової композиції здійс Клейова композиція, рецепт № 2 3 4 1844 3148 11201 5 3 2 12,0 12,1 12,0 60,3 56,5 43,4 5 46860 2 11,9 нюється нанесення її на листи лущеного шпону, формування та підпресування пакетів шпону. Склеювання фанери та фанерної продукції здійснюється за такого режиму пресування: тиск 1,8МПа, температура - 150°С, тривалість - 6хв, витрата клею - 150г/м 2. Для порівняння виготовлялася фанера зі шпону вологістю 8%. Порівняльні механічні показники отриманої фанери наведені в табл. 2. Таблиця 2 Міцність на сколювання фанери Рецепт клею Вміст пшеничного крохмалю у клеї, мас. ч Контроль: ФФС, вологість шпону 8% 1 2 3 4 5 1,19 1 3 5 10 15 1,68 1,67 1,25 1,01 0,92 Значення міцності березової фанери на сколювання, склеєної зі шпону підвищеної вологості 15% (за винятком рецептури №5), не нижчі за значення контрольної фанери, склеєної зі шпону во Комп’ютерна в ерстка Л. Купенко Межа міцності на сколювання, МПа Вимоги згідно EN 314Запропонований спосіб 1 не менше 1,0 логістю 8%, і вищі за значення, рекомендовані стандартом. Це дозволить суттєво зменшити витрати енергії під час операції сушіння. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
