Спосіб виготовлення фанери із шпону підвищеної вологості

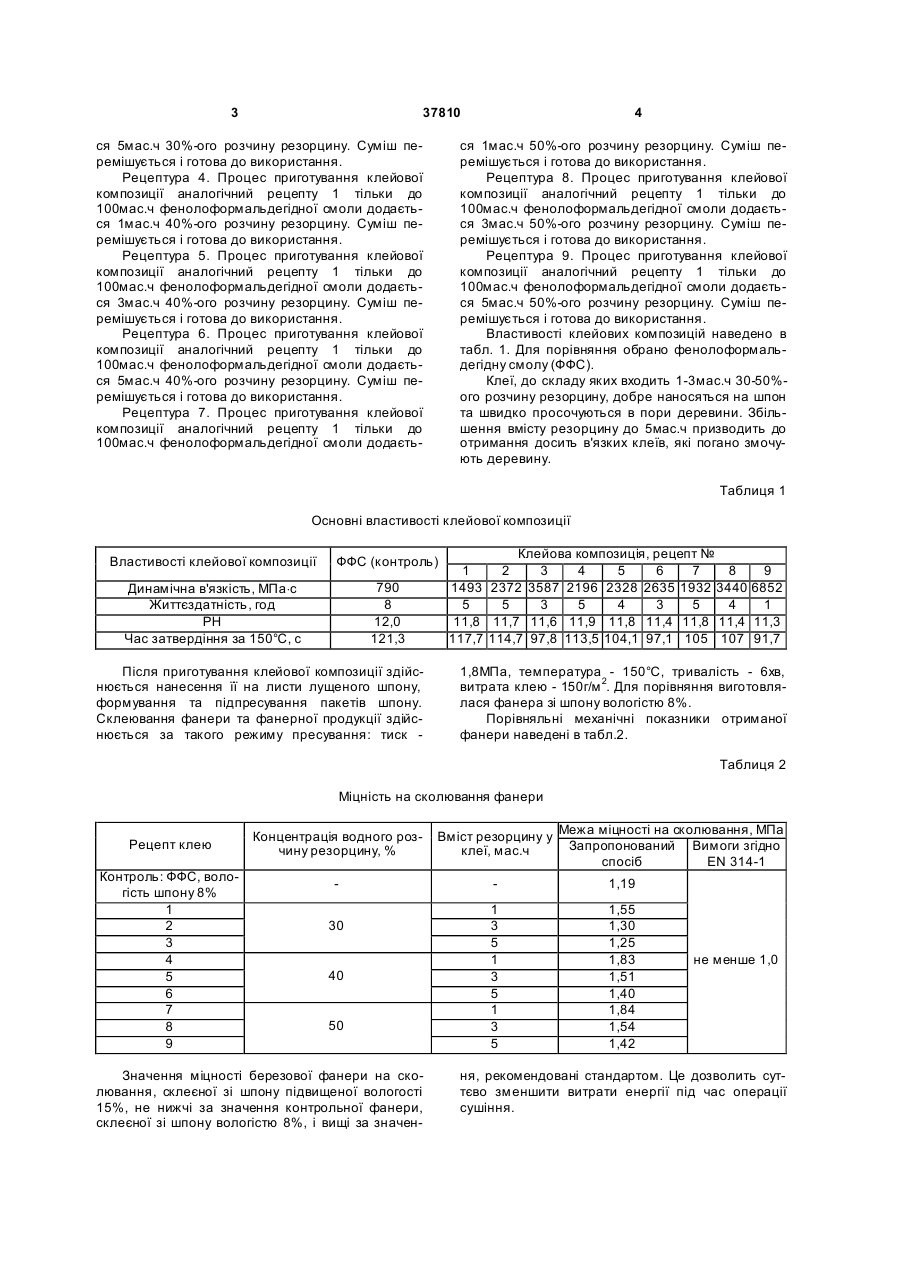

Спосіб виготовлення фанери із шпону підвищеної вологості, який включає операції виготов 3 37810 ся 5мас.ч 30%-ого розчину резорцину. Суміш перемішується і готова до використання. Рецептура 4. Процес приготування клейової композиції аналогічний рецепту 1 тільки до 100мас.ч фенолоформальдегідної смоли додається 1мас.ч 40%-ого розчину резорцину. Суміш перемішується і готова до використання. Рецептура 5. Процес приготування клейової композиції аналогічний рецепту 1 тільки до 100мас.ч фенолоформальдегідної смоли додається 3мас.ч 40%-ого розчину резорцину. Суміш перемішується і готова до використання. Рецептура 6. Процес приготування клейової композиції аналогічний рецепту 1 тільки до 100мас.ч фенолоформальдегідної смоли додається 5мас.ч 40%-ого розчину резорцину. Суміш перемішується і готова до використання. Рецептура 7. Процес приготування клейової композиції аналогічний рецепту 1 тільки до 100мас.ч фенолоформальдегідної смоли додаєть 4 ся 1мас.ч 50%-ого розчину резорцину. Суміш перемішується і готова до використання. Рецептура 8. Процес приготування клейової композиції аналогічний рецепту 1 тільки до 100мас.ч фенолоформальдегідної смоли додається 3мас.ч 50%-ого розчину резорцину. Суміш перемішується і готова до використання. Рецептура 9. Процес приготування клейової композиції аналогічний рецепту 1 тільки до 100мас.ч фенолоформальдегідної смоли додається 5мас.ч 50%-ого розчину резорцину. Суміш перемішується і готова до використання. Властивості клейових композицій наведено в табл. 1. Для порівняння обрано фенолоформальдегідну смолу (ФФС). Клеї, до складу яких входить 1-3мас.ч 30-50%ого розчину резорцину, добре наносяться на шпон та швидко просочуються в пори деревини. Збільшення вмісту резорцину до 5мас.ч призводить до отримання досить в'язких клеїв, які погано змочують деревину. Таблиця 1 Основні властивості клейової композиції Властивості клейової композиції ФФС (контроль) Динамічна в'язкість, МПа×с Життєздатність, год РН Час затвердіння за 150°С, с 790 8 12,0 121,3 Після приготування клейової композиції здійснюється нанесення її на листи лущеного шпону, формування та підпресування пакетів шпону. Склеювання фанери та фанерної продукції здійснюється за такого режиму пресування: тиск Клейова композиція, рецепт № 1 2 3 4 5 6 7 8 9 1493 2372 3587 2196 2328 2635 1932 3440 6852 5 5 3 5 4 3 5 4 1 11,8 11,7 11,6 11,9 11,8 11,4 11,8 11,4 11,3 117,7 114,7 97,8 113,5 104,1 97,1 105 107 91,7 1,8МПа, температура - 150°С, тривалість - 6хв, витрата клею - 150г/м 2. Для порівняння виготовлялася фанера зі шпону вологістю 8%. Порівняльні механічні показники отриманої фанери наведені в табл.2. Таблиця 2 Міцність на сколювання фанери Рецепт клею Контроль: ФФС, вологість шпону 8% 1 2 3 4 5 6 7 8 9 Концентрація водного розчину резорцину, % 30 40 50 Значення міцності березової фанери на сколювання, склеєної зі шпону підвищеної вологості 15%, не нижчі за значення контрольної фанери, склеєної зі шпону вологістю 8%, і вищі за значен Вміст резорцину у Межа міцності на сколювання, МПа Запропонований Вимоги згідно клеї, мас.ч спосіб EN 314-1 1,19 1 3 5 1 3 5 1 3 5 1,55 1,30 1,25 1,83 1,51 1,40 1,84 1,54 1,42 не менше 1,0 ня, рекомендовані стандартом. Це дозволить суттєво зменшити витрати енергії під час операції сушіння. 5 Комп’ютерна в ерстка Л. Купенко 37810 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
