Пристрій для контролю кількості осілого пилу в повітропроводі, що складається з короба, у якому розміщено рухомий елемент у вигляді крила, який відрізняється тим, що рухомий елемент закріплено до кінця двоплечого важеля, вісь обертання якого проходить по осі короба у проекції на вертикальну площину, а другий кінець двоплечого важеля обладнано джерелом магнітного поля з можливістю останнього взаємодіяти з магніточутливими елементами, закріпленими до кожуха короба, при цьому кінець двоплечого важеля, який обладнаний джерелом магнітного поля, має противагу з можливістю її переміщення по двоплечому важелю.

Текст

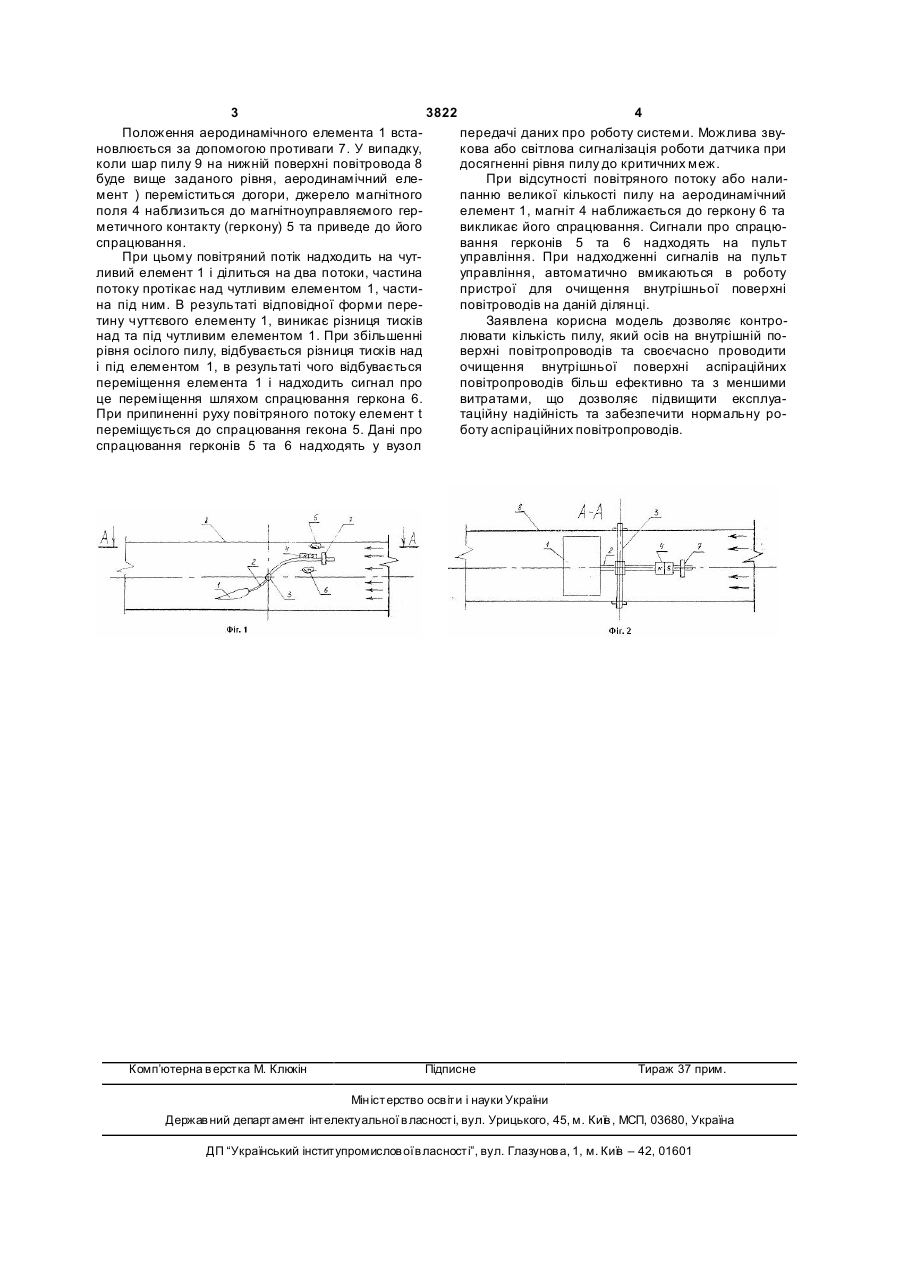

Пристрій для контролю кількості осілого пилу в повітропроводі, що складається з короба, у якому розміщено рухомий елемент у вигляді крила, 3 3822 4 Положення аеродинамічного елемента 1 встапередачі даних про роботу системи. Можлива звуновлюється за допомогою противаги 7. У випадку, кова або світлова сигналізація роботи датчика при коли шар пилу 9 на нижній поверхні повітровода 8 досягненні рівня пилу до критичних меж. буде вище заданого рівня, аеродинамічний елеПри відсутності повітряного потоку або налимент ) переміститься догори, джерело магнітного панню великої кількості пилу на аеродинамічний поля 4 наблизиться до магнітноуправляємого герелемент 1, магніт 4 наближається до геркону 6 та метичного контакту (геркону) 5 та приведе до його викликає його спрацювання. Сигнали про спрацюспрацювання. вання герконів 5 та 6 надходять на пульт При цьому повітряний потік надходить на чутуправління. При надходженні сигналів на пульт ливий елемент 1 і ділиться на два потоки, частина управління, автоматично вмикаються в роботу потоку протікає над чутливим елементом 1, частипристрої для очищення внутрішньої поверхні на під ним. В результаті відповідної форми переповітроводів на даній ділянці. тину чуттєвого елементу 1, виникає різниця тисків Заявлена корисна модель дозволяє контронад та під чутливим елементом 1. При збільшенні лювати кількість пилу, який осів на внутрішній порівня осілого пилу, відбувається різниця тисків над верхні повітропроводів та своєчасно проводити і під елементом 1, в результаті чого відбувається очищення внутрішньої поверхні аспіраційних переміщення елемента 1 і надходить сигнал про повітропроводів більш ефективно та з меншими це переміщення шляхом спрацювання геркона 6. витратами, що дозволяє підвищити експлуаПри припиненні руху повітряного потоку елемент t таційну надійність та забезпечити нормальну ропереміщується до спрацювання гекона 5. Дані про боту аспіраційних повітропроводів. спрацювання герконів 5 та 6 надходять у вузол Комп’ютерна в ерстка М. Клюкін Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Автори англійською

Herasymchuk Oleksandr Volodymyrovych, Tsybulskyi Yurii Yevhenovych, Beresnevych Petro Vasyliovych

Автори російською

Герасимчук Александр Владимирович, Цибулевский Юрий Евгеньевич, Бересневич Петр Васильевич

МПК / Мітки

МПК: B08B 9/00, G01N 5/00, G01N 15/00

Мітки: осілого, пристрій, пилу, кількості, повітропроводі, контролю
