Геліоводонагрівник

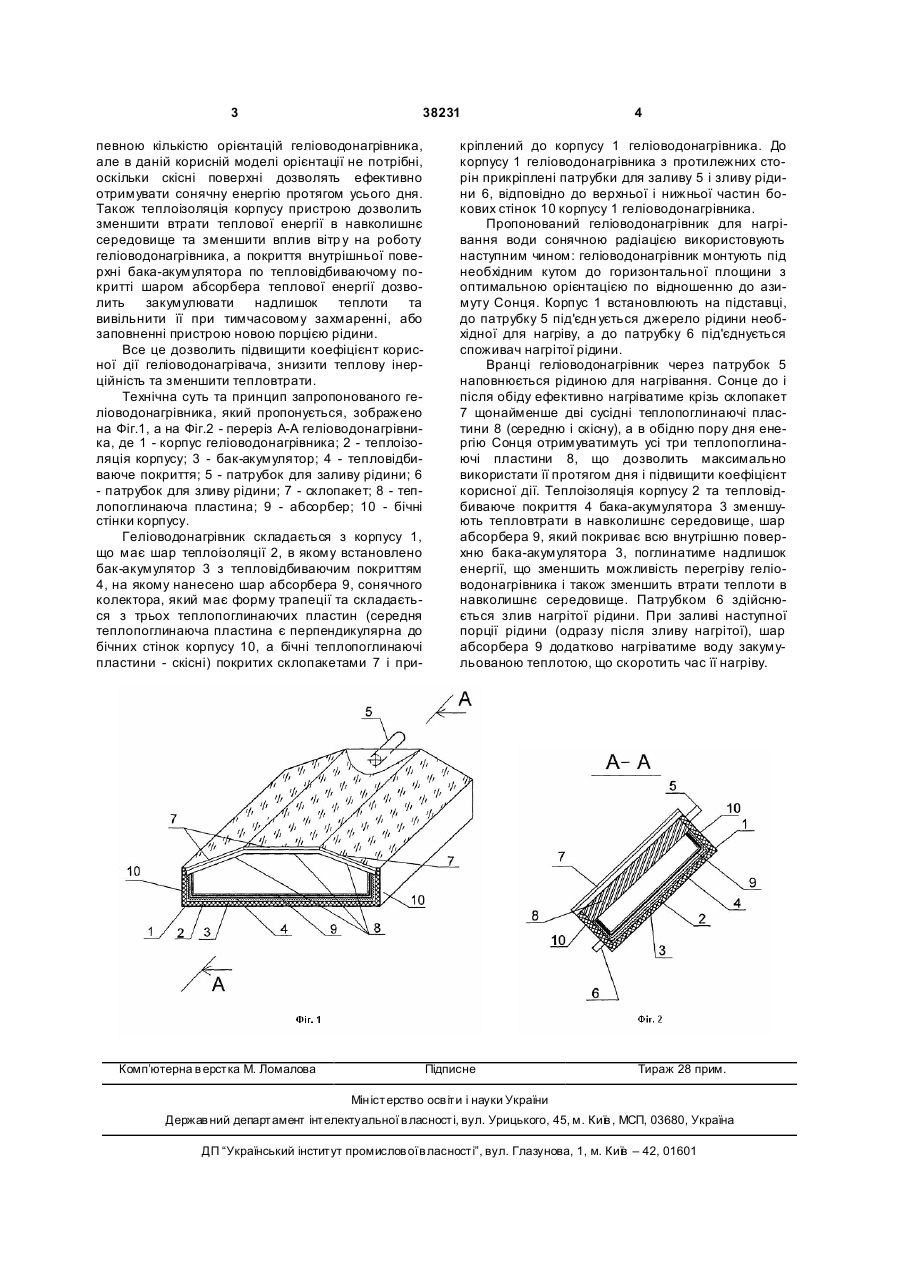

Геліоводонагрівник, який містить теплоізольований корпус, у якому встановлений бак 3 38231 певною кількістю орієнтацій геліоводонагрівника, але в даній корисній моделі орієнтації не потрібні, оскільки скісні поверхні дозволять ефективно отримувати сонячну енергію протягом усього дня. Також теплоізоляція корпусу пристрою дозволить зменшити втрати теплової енергії в навколишнє середовище та зменшити вплив вітр у на роботу геліоводонагрівника, а покриття внутрішньої поверхні бака-акумулятора по тепловідбиваючому покритті шаром абсорбера теплової енергії дозволить закумулювати надлишок теплоти та вивільнити її при тимчасовому захмаренні, або заповненні пристрою новою порцією рідини. Все це дозволить підвищити коефіцієнт корисної дії геліоводонагрівача, знизити теплову інерційність та зменшити тепловтрати. Технічна суть та принцип запропонованого геліоводонагрівника, який пропонується, зображено на Фіг.1, а на Фіг.2 - переріз А-А геліоводонагрівника, де 1 - корпус геліоводонагрівника; 2 - теплоізоляція корпусу; 3 - бак-акумулятор; 4 - тепловідбиваюче покриття; 5 - патрубок для заливу рідини; 6 - патрубок для зливу рідини; 7 - склопакет; 8 - теплопоглинаюча пластина; 9 - абсорбер; 10 - бічні стінки корпусу. Геліоводонагрівник складається з корпусу 1, що має шар теплоізоляції 2, в якому встановлено бак-акумулятор 3 з тепловідбиваючим покриттям 4, на якому нанесено шар абсорбера 9, сонячного колектора, який має форму трапеції та складається з трьох теплопоглинаючих пластин (середня теплопоглинаюча пластина є перпендикулярна до бічних стінок корпусу 10, а бічні теплопоглинаючі пластини - скісні) покритих склопакетами 7 і при Комп’ютерна в ерстка М. Ломалова 4 кріплений до корпусу 1 геліоводонагрівника. До корпусу 1 геліоводонагрівника з протилежних сторін прикріплені патрубки для заливу 5 і зливу рідини 6, відповідно до верхньої і нижньої частин бокових стінок 10 корпусу 1 геліоводонагрівника. Пропонований геліоводонагрівник для нагрівання води сонячною радіацією використовують наступним чином: геліоводонагрівник монтують під необхідним кутом до горизонтальної площини з оптимальною орієнтацією по відношенню до азимуту Сонця. Корпус 1 встановлюють на підставці, до патрубку 5 під'єдн ується джерело рідини необхідної для нагріву, а до патрубку 6 під'єднується споживач нагрітої рідини. Вранці геліоводонагрівник через патрубок 5 наповнюється рідиною для нагрівання. Сонце до і після обіду ефективно нагріватиме крізь склопакет 7 щонайменше дві сусідні теплопоглинаючі пластини 8 (середню і скісну), а в обідню пору дня енергію Сонця отримуватимуть усі три теплопоглинаючі пластини 8, що дозволить максимально використати її протягом дня і підвищити коефіцієнт корисної дії. Теплоізоляція корпусу 2 та тепловідбиваюче покриття 4 бака-акумулятора 3 зменшують тепловтрати в навколишнє середовище, шар абсорбера 9, який покриває всю внутрішню поверхню бака-акумулятора 3, поглинатиме надлишок енергії, що зменшить можливість перегріву геліоводонагрівника і також зменшить втрати теплоти в навколишнє середовище. Патрубком 6 здійснюється злив нагрітої рідини. При заливі наступної порції рідини (одразу після зливу нагрітої), шар абсорбера 9 додатково нагріватиме воду закумульованою теплотою, що скоротить час її нагріву. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
