Потоковий скиртоутворювач

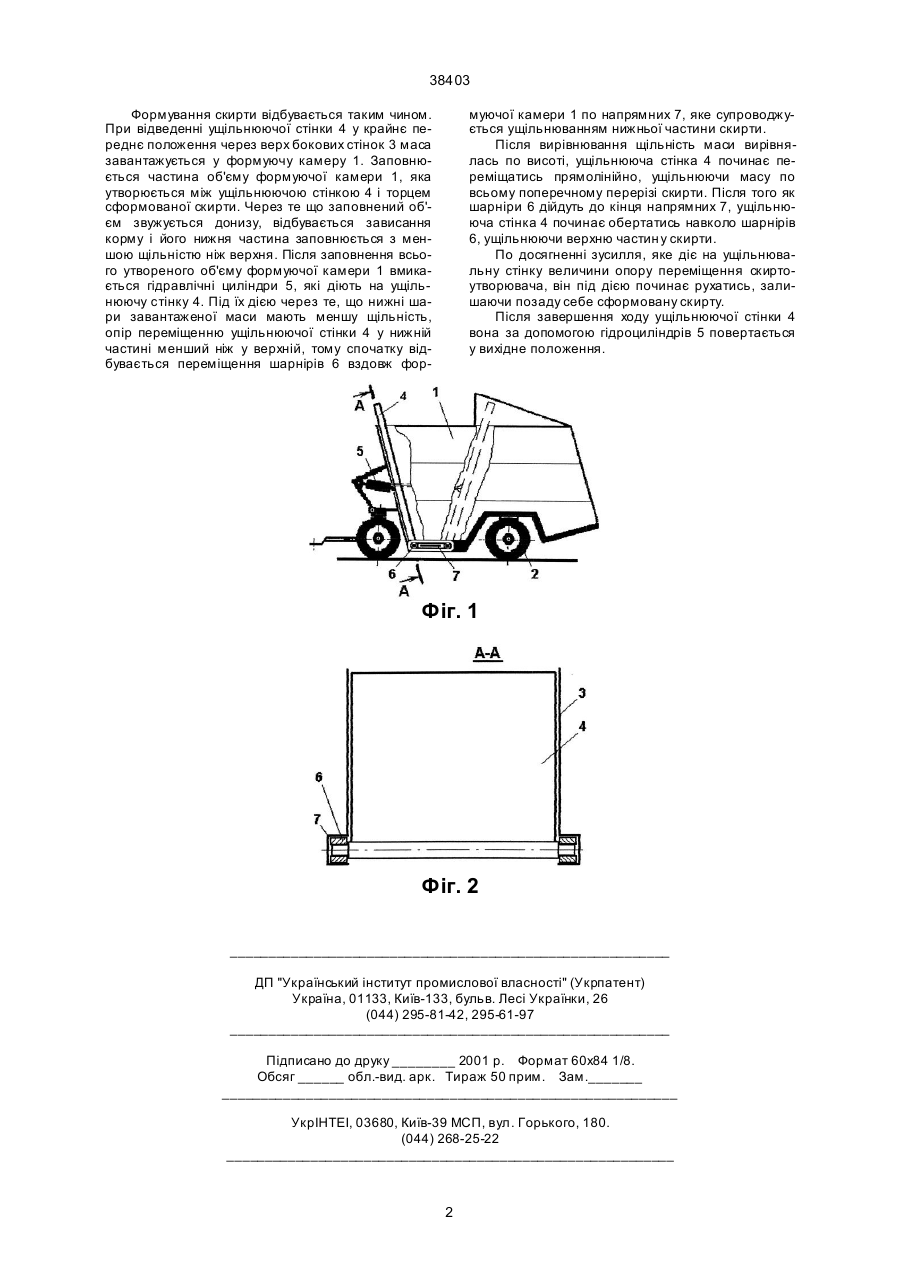

Потоковий скиртоутворювач, який містить формоутворюючу камеру із шарнірно встановленою в ній ущільнюючою стінкою з приводом, який відрізняє ться тим, що в нижній частині камери розташовані направляючі, а шарніри ущільнювальної стінки встановлені в направляючих із можливістю переміщення вздовж них. (19) (21) 2000063840 (22) 29.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Кисельов Олексій Васильович, Побігун Артем Ми хайлович (73) Інститут механізації тваринництва Української академії аграрних наук 38403 Формування скирти відбувається таким чином. При відведенні ущільнюючої стінки 4 у крайнє переднє положення через верх бокових стінок 3 маса завантажується у формуючу камеру 1. Заповнюється частина об'єму формуючої камери 1, яка утворюється між ущільнюючою стінкою 4 і торцем сформованої скирти. Через те що заповнений об'єм звужується донизу, відбувається зависання корму і його нижня частина заповнюється з меншою щільністю ніж верхня. Після заповнення всього утвореного об'єму формуючої камери 1 вмикається гідравлічні циліндри 5, які діють на ущільнюючу стінку 4. Під їх дією через те, що нижні шари завантаженої маси мають меншу щільність, опір переміщенню ущільнюючої стінки 4 у нижній частині менший ніж у верхній, тому спочатку відбувається переміщення шарнірів 6 вздовж фор муючої камери 1 по напрямних 7, яке супроводжується ущільнюванням нижньої частини скирти. Після вирівнювання щільність маси вирівнялась по висоті, ущільнююча стінка 4 починає переміщатись прямолінійно, ущільнюючи масу по всьому поперечному перерізі скирти. Після того як шарніри 6 дійдуть до кінця напрямних 7, ущільнююча стінка 4 починає обертатись навколо шарнірів 6, ущільнюючи верхню частин у скирти. По досягненні зусилля, яке діє на ущільнювальну стінку величини опору переміщення скиртоутворювача, він під дією починає рухатись, залишаючи позаду себе сформовану скирту. Після завершення ходу ущільнюючої стінки 4 вона за допомогою гідроциліндрів 5 повертається у вихідне положення. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
