Скиртоутворювач із формуванням підстожного каналу

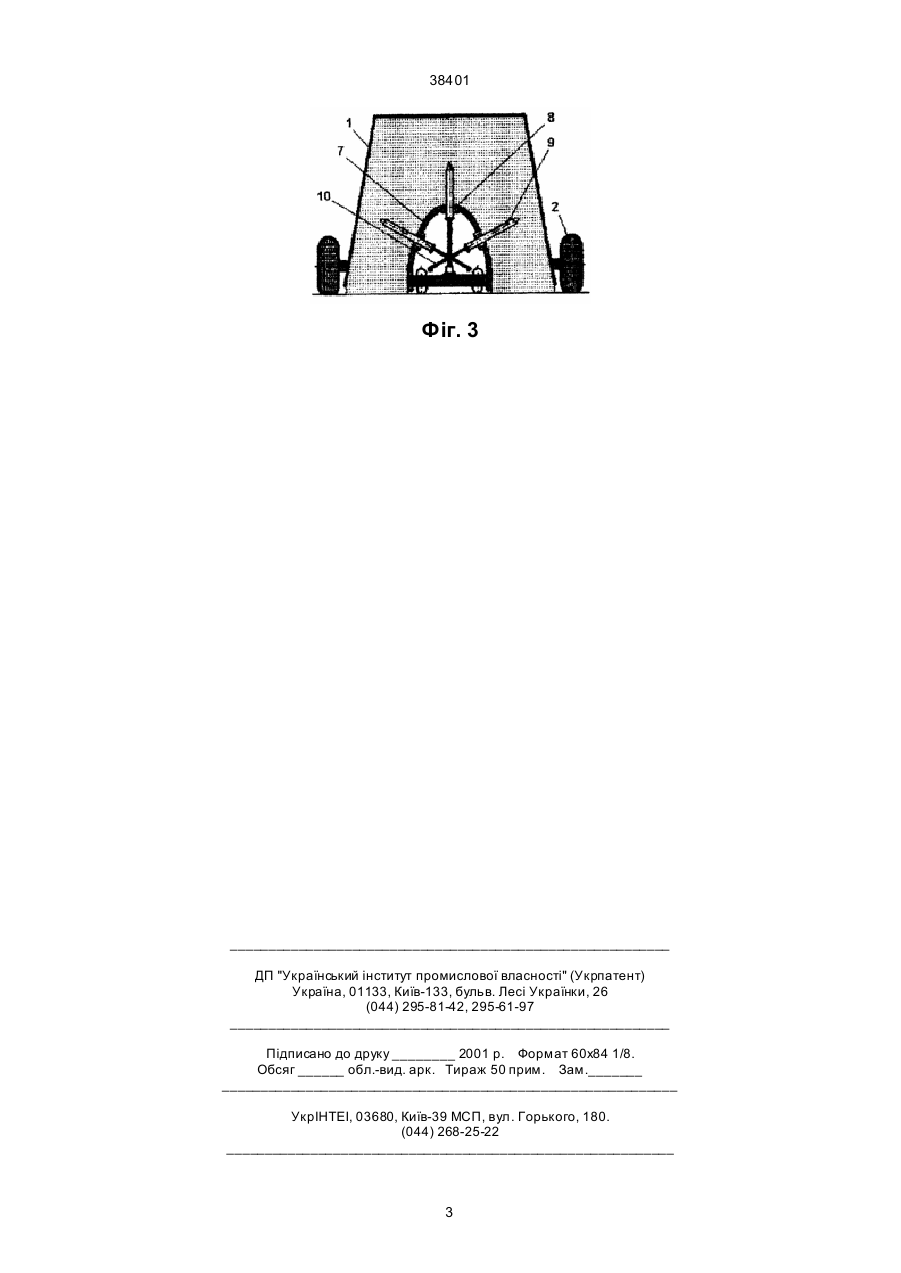

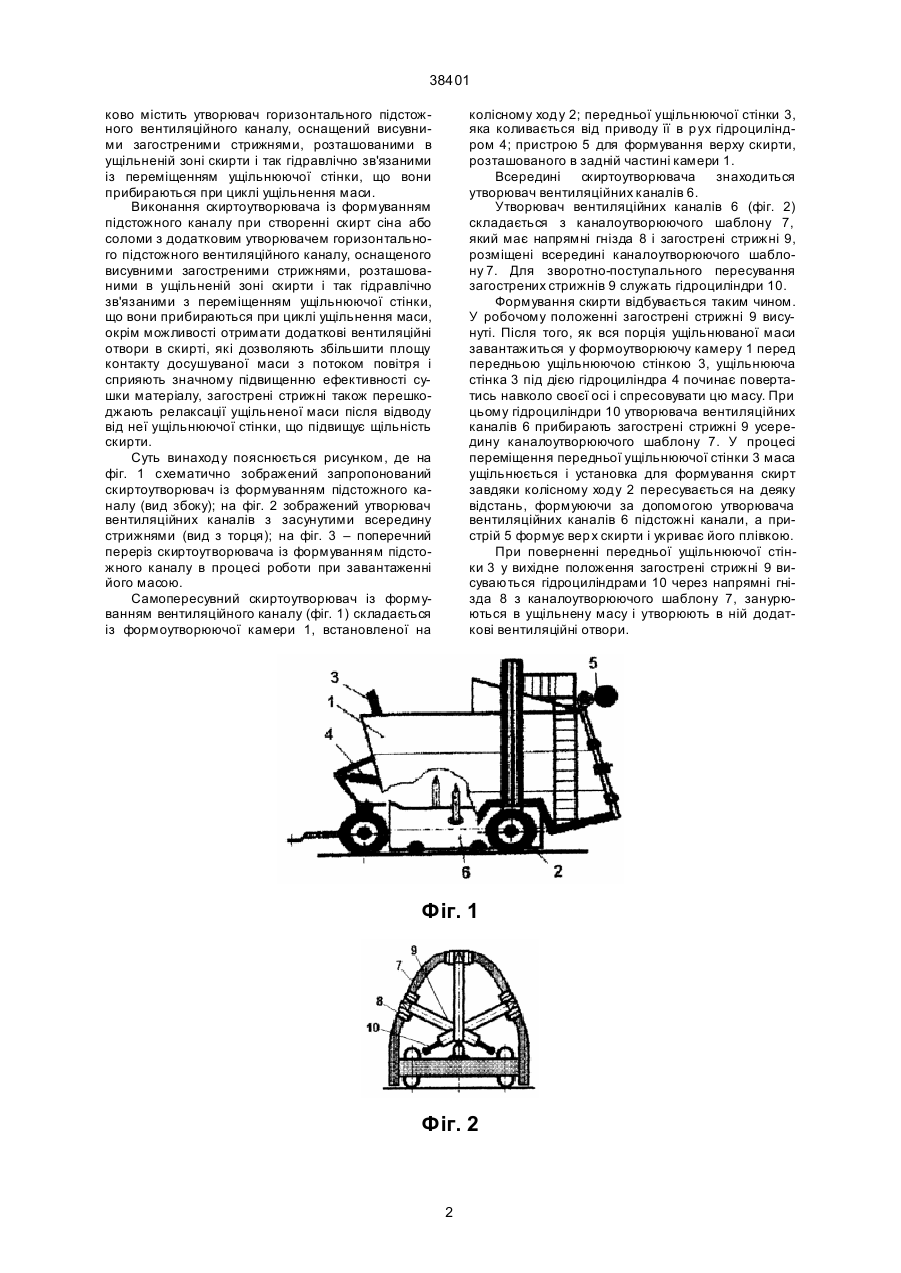

Скиртоутворювач із формуванням підстожного каналу, що містить формоутворюючу камеру, 38401 ково містить утворювач горизонтального підстожного вентиляційного каналу, оснащений висувними загостреними стрижнями, розташованими в ущільненій зоні скирти і так гідравлічно зв'язаними із переміщенням ущільнюючої стінки, що вони прибираються при циклі ущільнення маси. Виконання скиртоутворювача із формуванням підстожного каналу при створенні скирт сіна або соломи з додатковим утворювачем горизонтального підстожного вентиляційного каналу, оснащеного висувними загостреними стрижнями, розташованими в ущільненій зоні скирти і так гідравлічно зв'язаними з переміщенням ущільнюючої стінки, що вони прибираються при циклі ущільнення маси, окрім можливості отримати додаткові вентиляційні отвори в скирті, які дозволяють збільшити площу контакту досушуваної маси з потоком повітря і сприяють значному підвищенню ефективності сушки матеріалу, загострені стрижні також перешкоджають релаксації ущільненої маси після відводу від неї ущільнюючої стінки, що підвищує щільність скирти. Суть винаходу пояснюється рисунком, де на фіг. 1 схематично зображений запропонований скиртоутворювач із формуванням підстожного каналу (вид збоку); на фіг. 2 зображений утворювач вентиляційних каналів з засунутими всередину стрижнями (вид з торця); на фіг. 3 – поперечний переріз скиртоутворювача із формуванням підстожного каналу в процесі роботи при завантаженні його масою. Самопересувний скиртоутворювач із формуванням вентиляційного каналу (фіг. 1) складається із формоутворюючої камери 1, встановленої на колісному ходу 2; передньої ущільнюючої стінки 3, яка коливається від приводу її в р ух гідроциліндром 4; пристрою 5 для формування верху скирти, розташованого в задній частині камери 1. Всередині скиртоутворювача знаходиться утворювач вентиляційних каналів 6. Утворювач вентиляційних каналів 6 (фіг. 2) складається з каналоутворюючого шаблону 7, який має напрямні гнізда 8 і загострені стрижні 9, розміщені всередині каналоутворюючого шаблону 7. Для зворотно-поступального пересування загострених стрижнів 9 служать гідроциліндри 10. Формування скирти відбувається таким чином. У робочому положенні загострені стрижні 9 висунуті. Після того, як вся порція ущільнюваної маси завантажиться у формоутворюючу камеру 1 перед передньою ущільнюючою стінкою 3, ущільнююча стінка 3 під дією гідроциліндра 4 починає повертатись навколо своєї осі і спресовувати цю масу. При цьому гідроциліндри 10 утворювача вентиляційних каналів 6 прибирають загострені стрижні 9 усередину каналоутворюючого шаблону 7. У процесі переміщення передньої ущільнюючої стінки 3 маса ущільнюється і установка для формування скирт завдяки колісному ходу 2 пересувається на деяку відстань, формуюючи за допомогою утворювача вентиляційних каналів 6 підстожні канали, а пристрій 5 формує вер х скирти і укриває його плівкою. При поверненні передньої ущільнюючої стінки 3 у вихідне положення загострені стрижні 9 висуваються гідроциліндрами 10 через напрямні гнізда 8 з каналоутворюючого шаблону 7, занурюються в ущільнену масу і утворюють в ній додаткові вентиляційні отвори. Фіг. 1 Фіг. 2 2 38401 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
