Наконечник для статичного зондування ґрунтів
Формула / Реферат
Наконечник для статичного зондування ґрунтів, що містить конус і хвостовик, який відрізняється тим, що конус виконаний зрізаним, складеним і складається з циліндрової внутрішньої частини та співвісної з нею зовнішньої частини, що являє собою зрізаний конус з циліндровими горизонтальними сходинками по поверхні конуса і з циліндровим отвором уздовж його осі, усередині якого розташована внутрішня складова частина, причому обидві складові частини наконечника своєю верхньою частиною (хвостовиком) розташовані всередині трубки зонда та обладнані тензодатчиками.
Текст

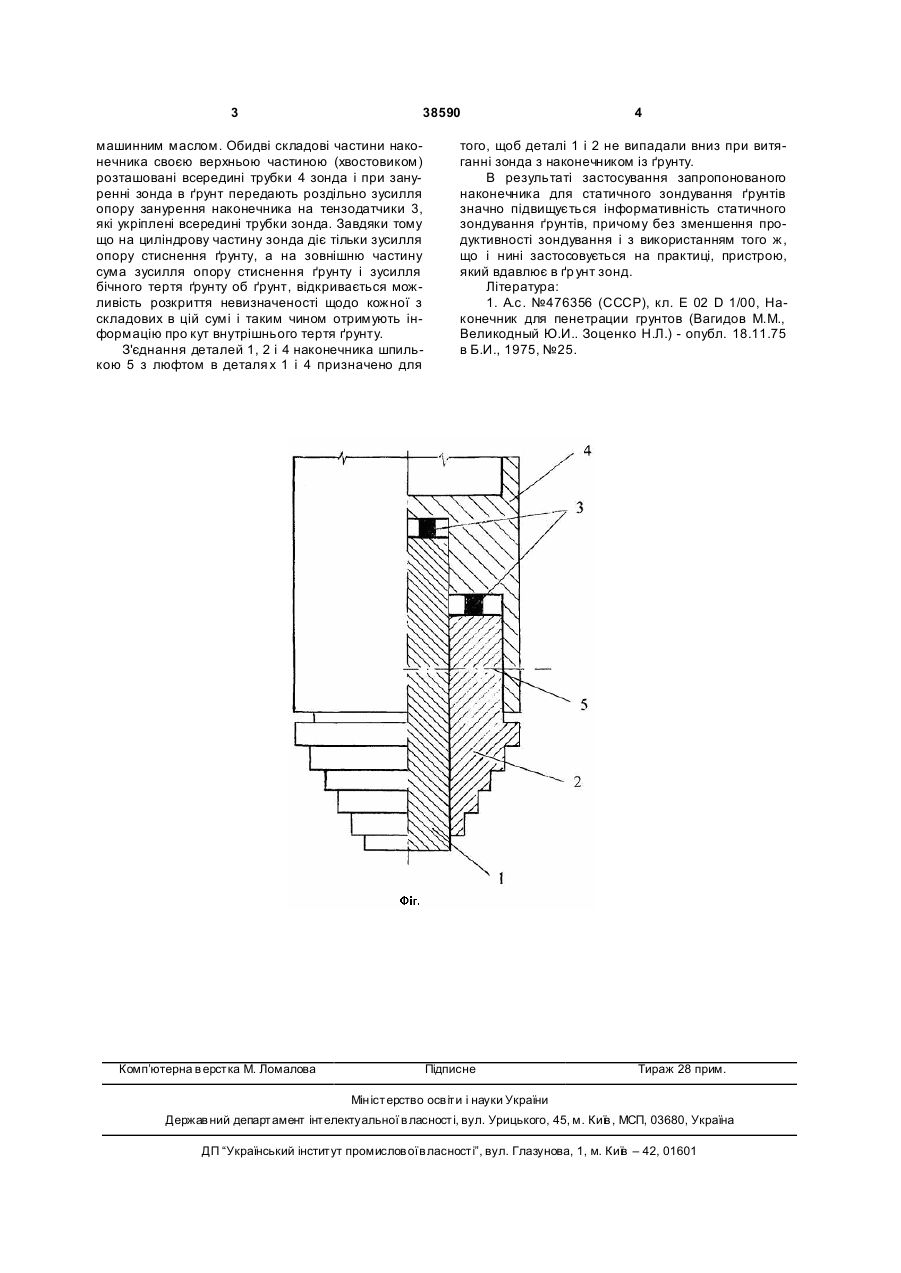

Наконечник для статичного зондування ґрунтів, що містить конус і хвостовик, який відрізняється тим, що конус виконаний зрізаним, складе 3 38590 машинним маслом. Обидві складові частини наконечника своєю верхньою частиною (хвостовиком) розташовані всередині трубки 4 зонда і при зануренні зонда в ґрунт передають роздільно зусилля опору занурення наконечника на тензодатчики 3, які укріплені всередині трубки зонда. Завдяки тому що на циліндрову частину зонда діє тільки зусилля опору стиснення ґрунту, а на зовнішню частину сума зусилля опору стиснення ґрунту і зусилля бічного тертя ґрунту об ґрунт, відкривається можливість розкриття невизначеності щодо кожної з складових в цій сумі і таким чином отримують інформацію про кут внутрішнього тертя ґрунту. З'єднання деталей 1, 2 і 4 наконечника шпилькою 5 з люфтом в деталя х 1 і 4 призначено для Комп’ютерна в ерстка М. Ломалова 4 того, щоб деталі 1 і 2 не випадали вниз при витяганні зонда з наконечником із ґрунту. В результаті застосування запропонованого наконечника для статичного зондування ґрунтів значно підвищується інформативність статичного зондування ґрунтів, причому без зменшення продуктивності зондування і з використанням того ж, що і нині застосовується на практиці, пристрою, який вдавлює в ґр унт зонд. Література: 1. А.с. №476356 (СССР), кл. Е 02 D 1/00, Наконечник для пенетрации грунтов (Вагидов М.М., Великодный Ю.И.. Зоценко Н.Л.) - опубл. 18.11.75 в Б.И., 1975, №25. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTip for static probing of earths
Автори англійськоюPrianyk Serhii Petrovych
Назва патенту російськоюНаконечник для статического зондирования грунтов
Автори російськоюПряник Сергей Петрович
МПК / Мітки
МПК: E02D 1/00
Мітки: ґрунтів, зондування, статичного, наконечник
