Пристрій для електрофорезу

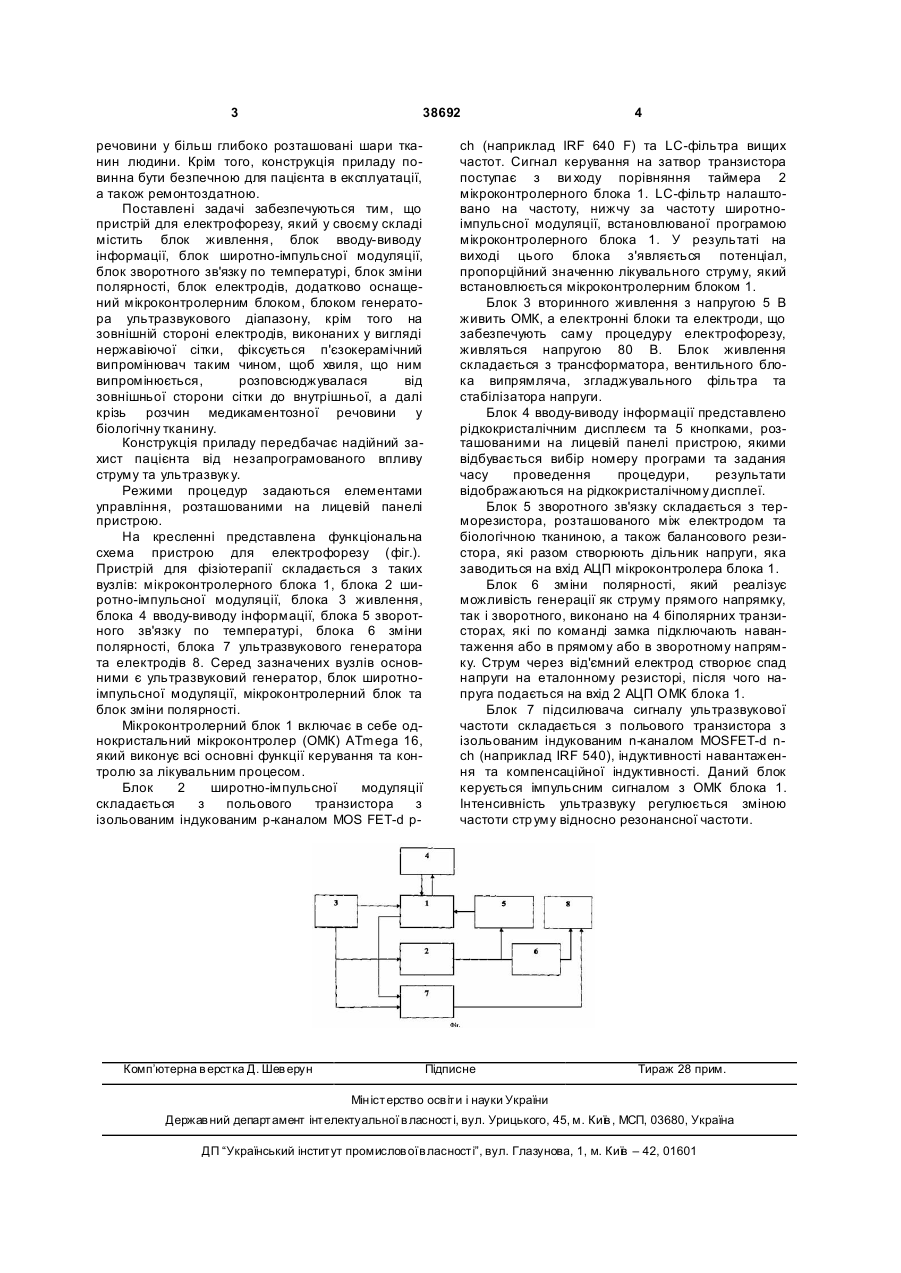

1. Пристрій для електрофорезу, що містить блок живлення, блок широтно-імпульсної модуляції, блок вводу-виводу інформації, блок зворотного зв'язку по температурі, блок зміни полярності, блок електродів, який відрізняє ться тим, що у нього введено блок ультразвукового генератора та мікроконтролерний блок, причому мікроконтролерний блок керує блоком широтно-імпульсної модуляції, який встановлює струм електрофорезу, блоком зміни полярності, за допомогою якого змінюється полярність струму електрофорезу в будь-який момент проведення процедури, та блоком ультра U 1 3 38692 речовини у більш глибоко розташовані шари тканин людини. Крім того, конструкція приладу повинна бути безпечною для пацієнта в експлуатації, а також ремонтоздатною. Поставлені задачі забезпечуються тим, що пристрій для електрофорезу, який у своєму складі містить блок живлення, блок вводу-виводу інформації, блок широтно-імпульсної модуляції, блок зворотного зв'язку по температурі, блок зміни полярності, блок електродів, додатково оснащений мікроконтролерним блоком, блоком генератора ультразвукового діапазону, крім того на зовнішній стороні електродів, виконаних у вигляді нержавіючої сітки, фіксується п'єзокерамічний випромінювач таким чином, щоб хвиля, що ним випромінюється, розповсюджувалася від зовнішньої сторони сітки до внутрішньої, а далі крізь розчин медикаментозної речовини у біологічну тканину. Конструкція приладу передбачає надійний захист пацієнта від незапрограмованого впливу струму та ультразвук у. Режими процедур задаються елементами управління, розташованими на лицевій панелі пристрою. На кресленні представлена функціональна схема пристрою для електрофорезу (фіг.). Пристрій для фізіотерапії складається з таких вузлів: мікроконтролерного блока 1, блока 2 широтно-імпульсної модуляції, блока 3 живлення, блока 4 вводу-виводу інформації, блока 5 зворотного зв'язку по температурі, блока 6 зміни полярності, блока 7 ультразвукового генератора та електродів 8. Серед зазначених вузлів основними є ультразвуковий генератор, блок широтноімпульсної модуляції, мікроконтролерний блок та блок зміни полярності. Мікроконтролерний блок 1 включає в себе однокристальний мікроконтролер (ОМК) ATmega 16, який виконує всі основні функції керування та контролю за лікувальним процесом. Блок 2 широтно-імпульсної модуляції складається з польового транзистора з ізольованим індукованим р-каналом MOS FET-d p Комп’ютерна в ерстка Д. Шев ерун 4 ch (наприклад IRF 640 F) та LC-фільтра вищих частот. Сигнал керування на затвор транзистора поступає з ви ходу порівняння таймера 2 мікроконтролерного блока 1. LC-фільтр налаштовано на частоту, нижчу за частоту широтноімпульсної модуляції, встановлюваної програмою мікроконтролерного блока 1. У результаті на виході цього блока з'являється потенціал, пропорційний значенню лікувального струму, який встановлюється мікроконтролерним блоком 1. Блок 3 вторинного живлення з напругою 5 В живить ОМК, а електронні блоки та електроди, що забезпечують саму процедуру електрофорезу, живляться напругою 80 В. Блок живлення складається з трансформатора, вентильного блока випрямляча, згладжувального фільтра та стабілізатора напруги. Блок 4 вводу-виводу інформації представлено рідкокристалічним дисплеєм та 5 кнопками, розташованими на лицевій панелі пристрою, якими відбувається вибір номеру програми та задания часу проведення процедури, результати відображаються на рідкокристалічному дисплеї. Блок 5 зворотного зв'язку складається з терморезистора, розташованого між електродом та біологічною тканиною, а також балансового резистора, які разом створюють дільник напруги, яка заводиться на вхід АЦП мікроконтролера блока 1. Блок 6 зміни полярності, який реалізує можливість генерації як струму прямого напрямку, так і зворотного, виконано на 4 біполярних транзисторах, які по команді замка підключають навантаження або в прямому або в зворотному напрямку. Струм через від'ємний електрод створює спад напруги на еталонному резисторі, після чого напруга подається на вхід 2 АЦП ОМК блока 1. Блок 7 підсилювача сигналу ультразвукової частоти складається з польового транзистора з ізольованим індукованим n-каналом MOSFET-d nch (наприклад IRF 540), індуктивності навантаження та компенсаційної індуктивності. Даний блок керується імпульсним сигналом з ОМК блока 1. Інтенсивність ультразвуку регулюється зміною частоти стр уму відносно резонансної частоти. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
