Застосування медичного шприца з голкою як хімічного реактора для добування газів

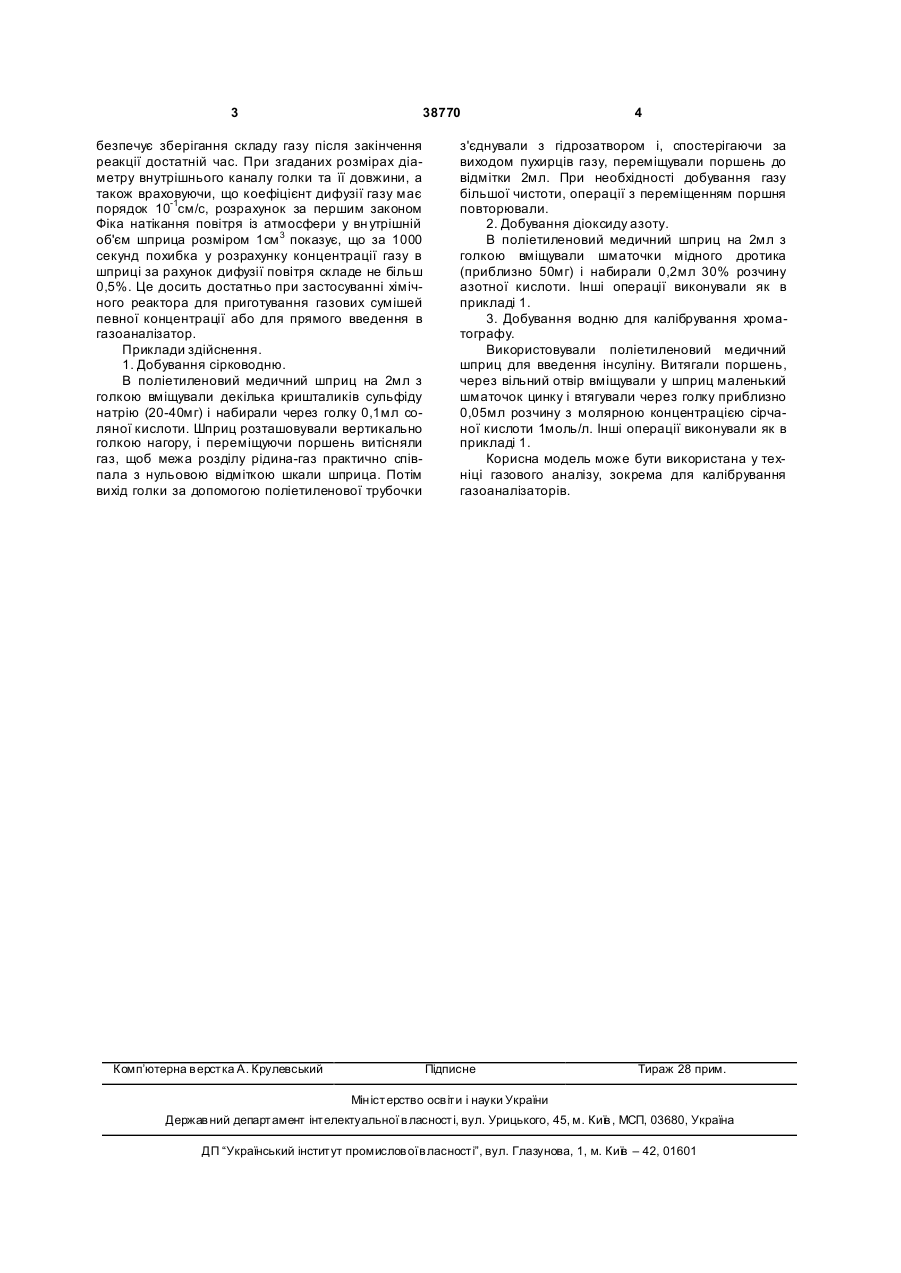

Застосування медичного шприца з голкою як хімічного реактора для добування газів. (19) (21) u200702898 (22) 19.03.2007 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) КРИЧМАР С АВА ЙОСИПОВИЧ, UA, БЕЗПА 3 38770 безпечує зберігання складу газу після закінчення реакції достатній час. При згаданих розмірах діаметру внутрішнього каналу голки та її довжини, а також враховуючи, що коефіцієнт дифузії газу має порядок 10-1см/с, розрахунок за першим законом Фіка натікання повітря із атмосфери у вн утрішній об'єм шприца розміром 1см 3 показує, що за 1000 секунд похибка у розрахунку концентрації газу в шприці за рахунок дифузії повітря складе не більш 0,5%. Це досить достатньо при застосуванні хімічного реактора для приготування газових сумішей певної концентрації або для прямого введення в газоаналізатор. Приклади здійснення. 1. Добування сірководню. В поліетиленовий медичний шприц на 2мл з голкою вміщували декілька кришталиків сульфіду натрію (20-40мг) і набирали через голку 0,1мл соляної кислоти. Шприц розташовували вертикально голкою нагору, і переміщуючи поршень витісняли газ, щоб межа розділу рідина-газ практично співпала з нульовою відміткою шкали шприца. Потім вихід голки за допомогою поліетиленової трубочки Комп’ютерна в ерстка А. Крулевський 4 з'єднували з гідрозатвором і, спостерігаючи за виходом пухирців газу, переміщували поршень до відмітки 2мл. При необхідності добування газу більшої чистоти, операції з переміщенням поршня повторювали. 2. Добування діоксиду азоту. В поліетиленовий медичний шприц на 2мл з голкою вміщували шматочки мідного дротика (приблизно 50мг) і набирали 0,2мл 30% розчину азотної кислоти. Інші операції виконували як в прикладі 1. 3. Добування водню для калібрування хроматографу. Використовували поліетиленовий медичний шприц для введення інсуліну. Витягали поршень, через вільний отвір вміщували у шприц маленький шматочок цинку і втягували через голку приблизно 0,05мл розчину з молярною концентрацією сірчаної кислоти 1моль/л. Інші операції виконували як в прикладі 1. Корисна модель може бути використана у техніці газового аналізу, зокрема для калібрування газоаналізаторів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
