Еластичний просіваючий пристрій для плоских сит

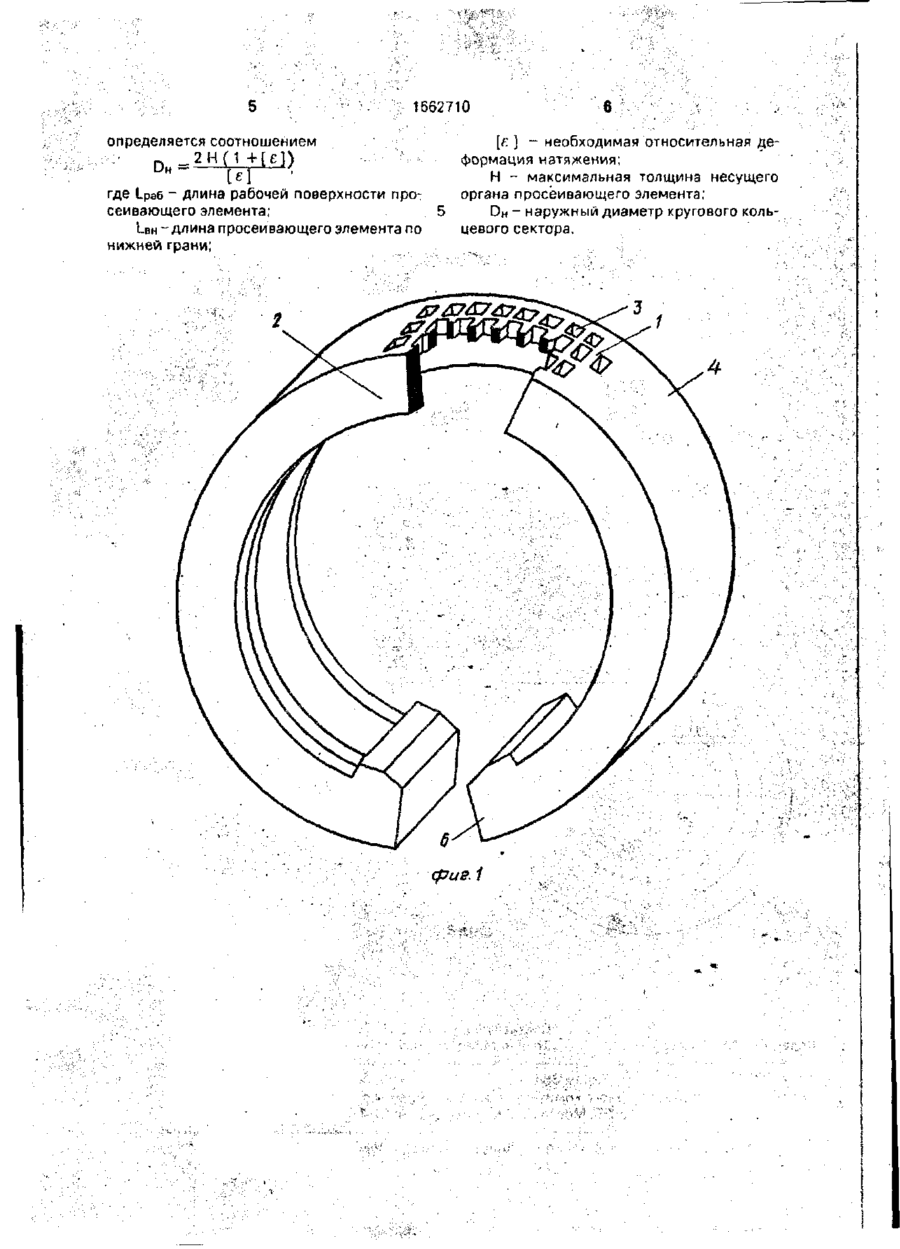

Изобретение предназначено для разделения сыпучих материалов по крупностии м. б., использовано в горнорудной, строительной и других отраслях промышленности. Повышение долговечности устройства и эффективности грохочения достигается путем устранения растягивающих напряжений и деформаций сужения по рабочей поверхности (РП), Для этого несущий орган (НО) 1 в'нерастянутом состоянии в сечении Изобретение относится к устройствам для разделения сыпучих материалов по крупности и может быть использовано в горнорудной промышленности, промышленности строительных материалов, при обогащении полезных ископаемых и в других областях народного хозяйства. Цель изобретения - повышение долговечности устройства и эффективности грохочения за счет устранения растягивающих напряжений и деформаций сужения по рабочей поверхности. На фиг.1 изображено просеивающее устройство, выполненное в виде ленты или карты с отверстиями в нерастянутом состо выполнен в виде кольцевого, например кругового, сектора (ККС). Дуга большего радиуса ККС образована следом РП 4. Для установки НО 1 в опорах 7 сит с натяжением со стороны ограничивающих ККС полупрямых расположены крепежные элементы 6. Наружный диаметр ККС для условия натяжения LPa6 = Цн(1+ [ £']) определяется соот-' ношением DH = 2Н(1+ [е ] ): [Е] , где Lpa6 длина РП 4; 1 В ~ длина просеивающего _н устр-ва по нижней грани [ є]-необходимая относительная деформация натяжения; Н максимальная толщина НО 1; DH - наружный диаметр ККС. При грохочении взаимодействие с технологической нагрузкой происходит по РП 4, которая не испытывает растягивающих деформаций и напряжений. При этом растянутые несущие слои эластичного материала каждого НО 1 расположены в нижней части сита и не подвергаются износу. Верхние нерэстянутые слои не напряжены и поэтому изнашиваются меньше, 1 з.п. ф-лы, 3 ил. . янии, общий вид; на фиг.2 - просеивающее устройство и его геометрические параметры в нерастянутом состоянии, сечение по ребру; на фиг.З - схема установки просеивающего устройства с натяжением в о лорах плоского сита. Эластичное просеивающее устройство состоит из несущего органа 1, например, в виде карты с ребрами 2 и расширяющимися отверстиями 3, ориентированными меньшими размерами в сторону рабочей поверхности 4. Несущий орган в нерастянутом состоянии в сечении выполнен в виде кольцевого сектора, например кругового, дуга большего радиуса которого DH образована ON N3 О 1662710 стороны Рабочий поверхностный слой при этом только выравнивается, а растягивающих деформаций и напряжений не испытывает. При отсутствии растягивающих деформаций по рабочей поверхности деформации сужения также не возникают, что устраняет связанные с этим эффекты изменения размеров ячеек и увеличения зазоров Таким образом, указанное позволяет эксплуатировать установленные с натяжением эластичные просеивающие устройства в условиях отсутствия поля растягивающих напряжении по рабочей поверхности Этим обеспечивается повышение долговечности и эффективности грохочения новых сит Эластичное просеивающее устройство работает следующим образом Устроиствосначала закрепляют в одной из опор 7 плоского сита посредством одного 20 из крепежных элементов 6, после чего изгибают его несущий орган 1 до выравнивания рабочей поверхности 4 по плоскости сита и закрепляют посредством второго крепежного элемента 6 во второй опоре 7 При 25 грохочении в выполненном и установленном таким образом просеивающем устройстве взаимодействие с технологической нагрузкой происходит по рабочей поверхности 4, не испытывающей растягивающих 30 деформаций и напряжений При этом растянутые несущие слои эластичного материала каждого несущего оріана 1 расположены в нижней части сита и не подвергаются износу, а верхние нерастянутые слои не напря35 жены, поэтому изнашиваются меньше Последние в сравнении с растянутыми обл а д а ю т более высокой износостойкостью и сопротивляемостью к порывам, надрезам и разрастанию трещин 40 Формула изобретения 1. Эластичное просеивающее устройство для плоских сит, включающее несущий орган с рабочей поверхностью и крепежные элементы для установки в опорах сит, о т л и45 ч а ю щ е е с я тем, что, с целью повышения долговечности устройства и эффективности грохочения за счет устранения растягивающих напряжений и деформаций сужения по рабочей поверхности, несущий орган в сече50 нии выполнен в виде кольцевого сектора с рабочей поверхностью по дуге большего радиуса, а крепежные элементы расположены со стороны ограничивающих сектор полупрямых. 55 2. Устройстэо п о п 1 , о т л и ч э ю щ е е с я тем, что несущий орган в сечении выполнен в виде кругового кольцевого сектора, наружный диаметр которого для условия натяжения Lpa6 = LBH(1 + [Є ] ) следом рабочей поверхности 4 Со стороны ограничивающих полупрямых 5 кольцевого сектора расположены крепежные элементы 6 для установки несущего органа 1 з опорах 7 плоского сита, жестко закрепленных в ко- 5 робе вибрационного грохота {не показан) Д л и н а рабочей поверхности просеивающего устройства 0-раб) по дуге наружного диаметра (DH) кругового кольцевого с е к т о р а и длины п р о с е и в а ю щ е г о 10 устройства по нижней кромке (дуге меньшего радиуса D B H) ДЛЯ обеспечения условий отсутствия растягивающих деформаций по рабочей поверхности 4 при необходимой относительной деформации натяжения ([є ]) 15 нижних слоев связаны соотношением L раб = LRH + L-вн [В] ИЛИ LpaB11 LBH(1 + [Є]) • При заданном значении максимальной толщины несущего органа просеивающего устройства (Н) это соотношение определяет необходимый для выполнения поставленного условия наружный диаметр кругового кольцевого сектора D H . Выражение для его нахождения получается из следующих преобразований D откуда _2H(1 D H — где LPa6 ~ длина рабочей поверхности просеивающего устройства; L-вн-Длина просеивающего элемента по нижней грани; [ t ] -требуемая относительная деформация натяжения; Н - максимальная толщина несущего органа просеивающего усіройства, D H - наружный диаметр кругового кольцевого сектора. Выполнение сечения несущего органа, находящегося в нерастянутом состоянии эластичного просеивающего устройства, в виде кольцевого сектора, дуга большего радиуса которого образована следом рабочей поверхности, и расположение крепежных элементов со стороны ограничивающих полупрямых позволяет осуществлять его установку с натяжением и формирование поверхности плоских сит посредством растяжения только тех слоев, которые расположены со стороны дуги меньшего радиуса, т.е. со стороны нерабочей поверхности В растянутом и установленном в опорах просеивающем устройстве эти слои находятся в нижней части поперечного сечения т е с противоположной от рабочей поверхности ; 1662710 определяется соотношением где LPa6 - длина рабочей поверхности просеивающего элемента; LBH -длина просеивающего элемента по нижней грани; 5 [Е ] - необходимая относительная деформация натяжения; Н - максимальная толщина несущего органа просеивающего элемента; D H - наружный диаметр кругового кольцевого сектора. (pue.t 1662710 б 7 (pas 3 Редактор М.Келемеш Составитель В Петрова Техред М Моргентал Корректор М Демчик Заказ 2222 Тираж 384 Подписное ВНИИПИ Государственного комигета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35, Раушская наб . 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
