Спосіб отримання високих швидкостей охолодження біологічних об`єктів

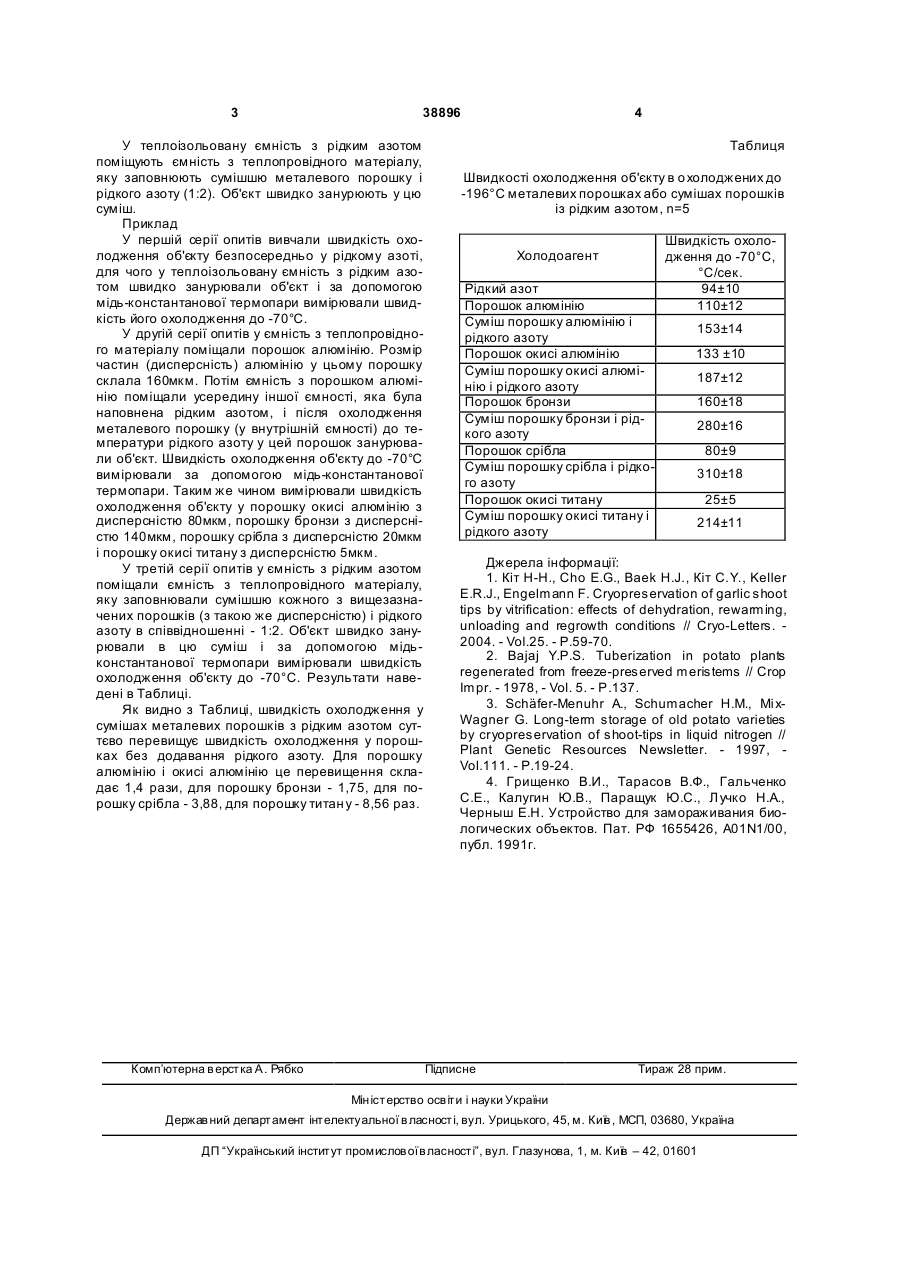

Спосіб отримання високих швидкостей охолодження біологічних об'єктів шляхом занурення їх в середовище, що являє собою охолоджений до температури рідкого азоту металевий порошок, який відрізняється тим, що в це середовище додатково вводять рідкий азот. (19) (21) u200810002 (22) 01.08.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ШЕВЧЕНКО НАДІЯ ОЛЕКСАНДРІВН А, U A, СТРИБУЛЬ ТАМАРА ФЕДОРІВНА, UA, ПРИСТАЛОВ АНТОН ІГОРЕВИЧ, U A 3 38896 У теплоізольовану ємність з рідким азотом поміщують ємність з теплопровідного матеріалу, яку заповнюють сумішшю металевого порошку і рідкого азоту (1:2). Об'єкт швидко занурюють у цю суміш. Приклад У першій серії опитів вивчали швидкість охолодження об'єкту безпосередньо у рідкому азоті, для чого у теплоізольовану ємність з рідким азотом швидко занурювали об'єкт і за допомогою мідь-константанової термопари вимірювали швидкість його охолодження до -70°С. У другій серії опитів у ємність з теплопровідного матеріалу поміщали порошок алюмінію. Розмір частин (дисперсність) алюмінію у цьому порошку склала 160мкм. Потім ємність з порошком алюмінію поміщали усередину іншої ємності, яка була наповнена рідким азотом, і після охолодження металевого порошку (у внутрішній ємності) до температури рідкого азоту у цей порошок занурювали об'єкт. Швидкість охолодження об'єкту до -70°С вимірювали за допомогою мідь-константанової термопари. Таким же чином вимірювали швидкість охолодження об'єкту у порошку окисі алюмінію з дисперсністю 80мкм, порошку бронзи з дисперсністю 140мкм, порошку срібла з дисперсністю 20мкм і порошку окисі титану з дисперсністю 5мкм. У третій серії опитів у ємність з рідким азотом поміщали ємність з теплопровідного матеріалу, яку заповнювали сумішшю кожного з вищезазначених порошків (з такою же дисперсністю) і рідкого азоту в співвідношенні - 1:2. Об'єкт швидко занурювали в цю суміш і за допомогою мідьконстантанової термопари вимірювали швидкість охолодження об'єкту до -70°С. Результати наведені в Таблиці. Як видно з Таблиці, швидкість охолодження у сумішах металевих порошків з рідким азотом суттєво перевищує швидкість охолодження у порошках без додавання рідкого азоту. Для порошку алюмінію і окисі алюмінію це перевищення складає 1,4 рази, для порошку бронзи - 1,75, для порошку срібла - 3,88, для порошку титан у - 8,56 раз. Комп’ютерна в ерстка А. Рябко 4 Таблиця Швидкості охолодження об'єкту в о холоджених до -196°С металевих порошках або сумішах порошків із рідким азотом, n=5 Холодоагент Рідкий азот Порошок алюмінію Суміш порошку алюмінію і рідкого азоту Порошок окисі алюмінію Суміш порошку окисі алюмінію і рідкого азоту Порошок бронзи Суміш порошку бронзи і рідкого азоту Порошок срібла Суміш порошку срібла і рідкого азоту Порошок окисі титану Суміш порошку окисі титану і рідкого азоту Швидкість охолодження до -70°С, °С/сек. 94±10 110±12 153±14 133 ±10 187±12 160±18 280±16 80±9 310±18 25±5 214±11 Джерела інформації: 1. Кіт Н-Н., Cho E.G., Baek H.J., Кіт C.Y., Keller E.R.J., Engelmann F. Cryopreservation of garlic shoot tips by vitrification: effects of dehydration, rewarming, unloading and regrowth conditions // Cryo-Letters. 2004. - Vol.25. - P.59-70. 2. Bajaj Y.P.S. Tuberization in potato plants regenerated from freeze-preserved meristems // Crop Impr. - 1978, - Vol. 5. - P.137. 3. Schäfer-Menuhr A., Schumacher H.M., Mi xWagner G. Long-term storage of old potato varieties by cryopreservation of shoot-tips in liquid nitrogen // Plant Genetic Resources Newsletter. - 1997, Vol.111. - P.19-24. 4. Грищенко В.И., Тарасов В.Ф., Гальченко С.Е., Калугин Ю.В., Паращук Ю.С., Лучко Н.А., Черныш Е.Н. Устройство для замораживания биологических объектов. Пат. РФ 1655426, А01N1/00, публ. 1991г. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
