Провід неізольований зрівноважений

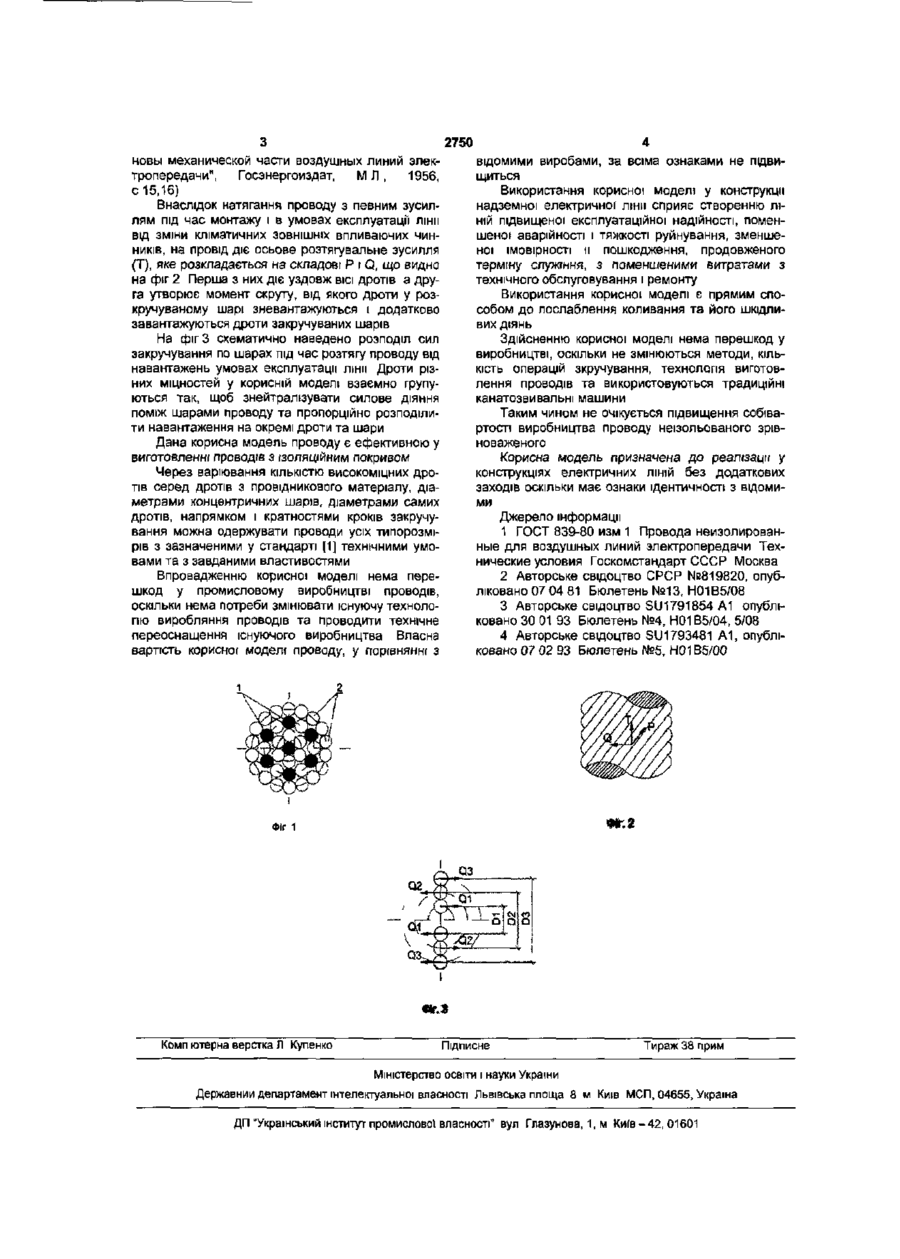

Провід неїзольований зрівноважений багатошаровий, багатодротовий, що складений з сталевих та алюмінієвих дротів, призначений для пересилання електричної енергії висячою системою надземної електричної лінії, який відрізняється тим, що містить один шар з сталевими дротами поміж алюмінієвими дротами, а шари закручені за напрямками, що нейтралізують моменти крутіння у проводі в цілому За галуззю застосування провід неїзольований належить до електроенергетики, за галуззю виробництва до кабельної техніки За функційним призначенням проводи неїзольовані використовують для пересилання електричної енергії надземними електричними ЛІНІЯМИ ВІДОМІ проводи неїзольовані [1,2] являють собою кабельну продукцію, виготовлену із скручених дротів електропровідного матеріалу навколо сталевого осердя як правило, багатодротяного Найбільш близькими до корисної моделі за принципом побудови є проводи для повітряних ЛІНІЙ електропередачі [3,4], створення яких мало мету підвищення надійності та зменшення ступеню руйнування проводу від вібраційних навантажень Ці проводи є багатошаровими, багатодротяними з сталевими дротами поміж алюмінієвих дротів в шарах ВІДПОВІДНО ДО досягнення поставленої мети, які закручуються за довільними напрямками В основу корисної моделі проводу неїзольованого зрівноважного поставлено завдання на отримання виробу високого технічного рівня, тобто підвищеної надійності (ДОВГОВІЧНОСТІ, живучості, стійкоздатності), як самого виробу, так і будівлі в якій він є складаним компонентом Технічне рішення поставленого завдання розв'язується через конструювання виробу з завданими властивостями, тобто, принаймні, в одному шарі сталеві дроти чергуються з алюмінієвими дротами а шари закручуються за такими напрямками, щоб знейтралізувати моменти крутіння у проводі в цілому Вадою відомих неїзольованих проводів є їх здатність до крутіння навколо своєї ВІСІ через навантаження в умовах експлуатації лінії Проводи звичайної конструкції наділені залишковим момен том скруту Цей чинник призводить до змінних наеантажень у шарах проводу, тобто дроти розкручуваних шарів зне вантажу ються і додатково завантажуються дроти закручуваних шарів Під постійною дією змінних механічних напруг алюміній втрачає свою МІЦНІСТЬ через втому матеріалу, в ньому з'являються щілини, внаслідок чого руйнуються дроти певного шару, особливо в місцях їх стиснення у кріпильниках ЛІНІЙ Через наявність залишкового моменту скруту провід у висячій системі зворушується на постійне коливання, тобто система приречена на незрівноваженість Застосування у практиці корисної моделі проводу слугує поліпшенню технічного рівня конструкційно-механічної частини понадземної електричної лінії а саме* - підвищенню ДОВГОВІЧНОСТІ, живучості, стійкоздатності, тобто надійності проводу, - підвищенню надійності споруди в цілому і електропостачання, - поменшанню експлуатаційних витрат Корисна модель являє собою виріб, аналогійний за формою із звичайними проводами голими, але відрізняється структурною побудовою шарів та виробу в цілому в залежності від фізичномеханічних параметрів матеріалів окремих дротів, їх геометричних розмірів і передбачуваних навантажень На фіг 1 в загальному вигляді наведено корисну модель тришарового багатодротяного проводу не ізольованого зрівноваженого, в якому сталеві дроти (1) розподілені поміж алюмінієвих дротів (2) в другому шарі Напрямок закручування цього шару протилежний напряму першого та третього Вірність технічного рішення доводиться обрахунком згідно з теорією (див А А Глазунов "Ос О ю CM 2750 новы механической части воздушных линий электропередачи", Госэнергоиздат, М Л , 1956, с 15,16) Внаслідок натягання проводу з певним зусиллям під час монтажу і в умовах експлуатації Ліни від зміни кліматичних ЗОВНІШНІХ впливаючих чинників, на провід діє осьове розтягувальне зусилля (Т), яке розкладається на складові Р і Q, що видне на фіг 2 Перша з них діє уздовж ВІСІ дротів а друга утворює момент скруту, від якого дроти у розкручуваному шарі зневантажуються і додатково завантажуються дроти закручуваних шарів На фіг 3 схематично наведено розподіл сил закручування по шарах під час розтягу проводу від навантажень умовах експлуатації лінії Дроти різних мщностей у корисній моделі взаємно групуються так, щоб знейтралізувати силове діяння поміж шарами проводу та пропорційно розподілити навантаження на окремі дроти та шари Дана корисна модель проводу є ефективною у виготовленні проводів з ІЗОЛЯЦІЙНИМ покривом Через варіювання КІЛЬКІСТЮ ВИСОКОМІЦНИХ дро тів серед дротів з провідникового матеріалу, діаметрами концентричних шарів, діаметрами самих дротів, напрямком і кратностями кроків закручування можна одержувати проводи усіх типорозмірів з зазначеними у стандарті [1] технічними умовами та з завданими властивостями Впровадженню корисної моделі нема перешкод у промисловому виробництві проводів, оскільки нема потреби змінювати існуючу технологію виробляння проводів та проводити технічне переоснащення існуючого виробництва Власна вартість корисної моделі проводу, у порівнянні з відомими виробами, за всіма ознаками не підвищиться Використання корисної моделі у конструкції надземної електричноґ лінії сприяє створенню ЛІНІЙ підвищеної експлуатаційної надійності, поменшеної аварійності і тяжкості руйнування, зменшеної імовірності її пошкодження, продовженого терміну служіння, з поменшеними витратами з технічного обслуговування і ремонту Використання корисної моделі є прямим способом до послаблення коливання та його шкідливих діянь Здійсненню корисної моделі нема перешкод у виробництві, оскільки не змінюються методи, КІЛЬКІСТЬ операцій вкручування, технологія виготовлення проводів та використовуються традиційні канатозвивальні машини Таким чином не очікується підвищення собівартості виробництва проводу неїзольованого зрівноваженого Корисна модель призначена до реапізацн у конструкціях електричних ЛІНІЙ без додаткових заходів оскільки має ознаки ідентичності з відомими Джерело інформації 1 ГОСТ 839-80 изм 1 Провода неизолированные для воздушных линий электропередачи Технические условия Госкомстандарт СССР Москва 2 Авторське свідоцтво СРСР №819820, опубліковано 07 04 81 Бюлетень №13, Н01В5/08 3 Авторське свідоцтво SU1791854 А1 опубліковано ЗО 01 93 Бюлетень №4, Н01В5/04, 5/08 4 Авторське свідоцтво SU1793481 А1, опубліковано 07 02 93 Бюлетень №5, НО 1В5/00 ФГ.2 Фіг 1 02 «Г.З Комп ютерна верстка Л Купенко Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП, 04655, Україна ДП "Український інститут промислової власності" вул Глазунова, 1, м Київ-42, 01601
