Електрогідроштовхач

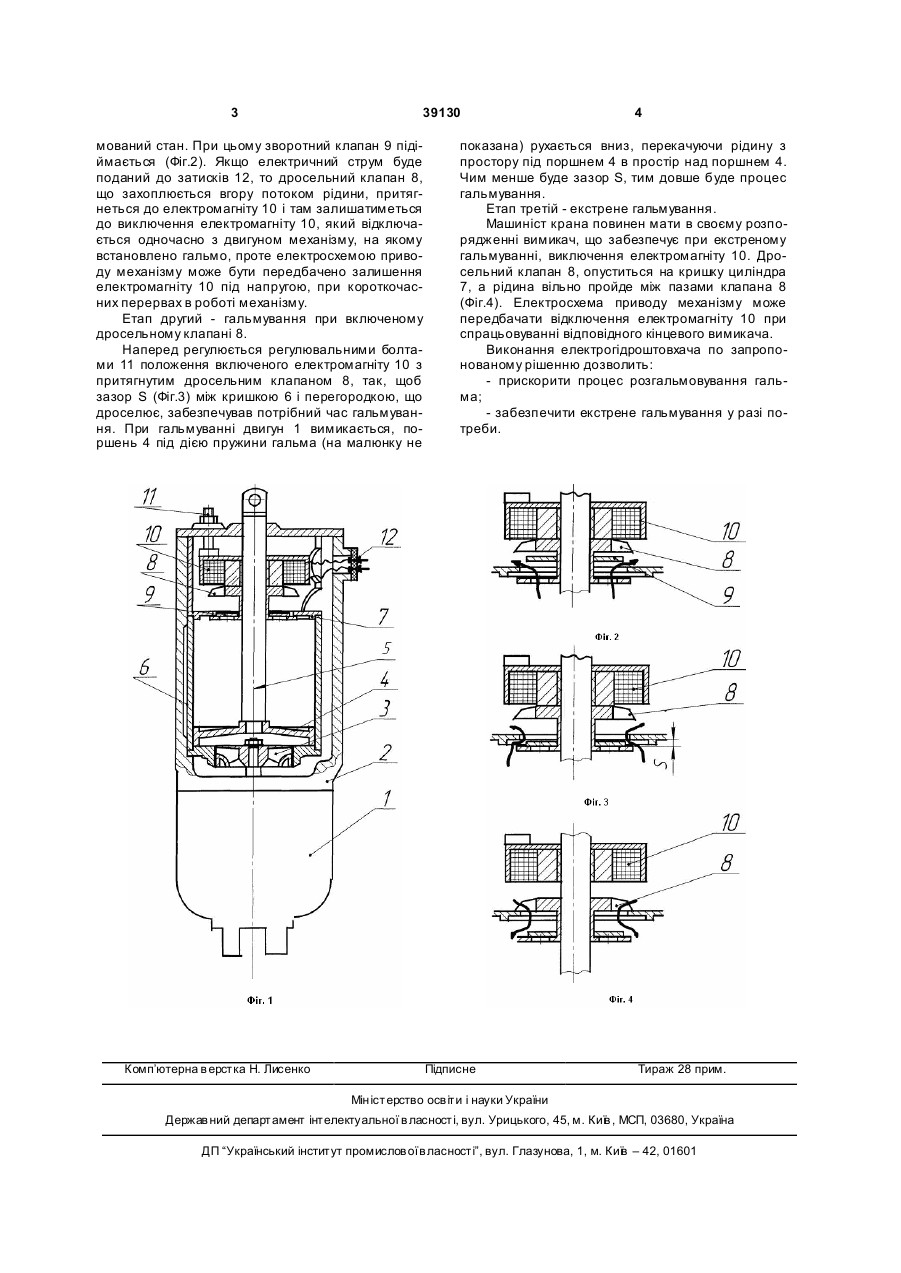

Електрогідроштовхач, що містить електродвигун, приєднаний до корпусу, відцентровий насос, плунжерну пару, яка складається з поршня, штока, циліндра, а також кришку, дросельний клапан і регулювальні болти, який відрізняється тим, що над дросельним клапаном розташовано електромагніт, регульований по висоті, а дроселюючу перегородку дросельного клапана (нижню) забезпечено зворотним клапаном. (19) (21) u200809532 (22) 21.07.2008 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) КАРССЬКИЙ ОЛЕГ ВОЛОДИМИРОВИЧ, UA, КАРССЬКИЙ ВОЛОДИМИР ОЛЕГОВИЧ, UA, КОЛЕСНИК ЮРІЙ МИКОЛАЕВИЧ, UA, КУПЧУК СЕРГІЙ ВАЛЕРІЙОВИЧ, U A (73) СХІДНОУКРАЇНСКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ, UA 3 39130 мований стан. При цьому зворотний клапан 9 підіймається (Фіг.2). Якщо електричний струм буде поданий до затисків 12, то дросельний клапан 8, що захоплюється вгору потоком рідини, притягнеться до електромагніту 10 і там залишатиметься до виключення електромагніту 10, який відключається одночасно з двигуном механізму, на якому встановлено гальмо, проте електросхемою приводу механізму може бути передбачено залишення електромагніту 10 під напругою, при короткочасних перервах в роботі механізму. Етап другий - гальмування при включеному дросельному клапані 8. Наперед регулюється регулювальними болтами 11 положення включеного електромагніту 10 з притягнутим дросельним клапаном 8, так, щоб зазор S (Фіг.3) між кришкою 6 і перегородкою, що дроселює, забезпечував потрібний час гальмування. При гальмуванні двигун 1 вимикається, поршень 4 під дією пружини гальма (на малюнку не Комп’ютерна в ерстка Н. Лисенко 4 показана) рухається вниз, перекачуючи рідину з простору під поршнем 4 в простір над поршнем 4. Чим менше буде зазор S, тим довше буде процес гальмування. Етап третій - екстрене гальмування. Машиніст крана повинен мати в своєму розпорядженні вимикач, що забезпечує при екстреному гальмуванні, виключення електромагніту 10. Дросельний клапан 8, опуститься на кришку циліндра 7, а рідина вільно пройде між пазами клапана 8 (Фіг.4). Електросхема приводу механізму може передбачати відключення електромагніту 10 при спрацьовуванні відповідного кінцевого вимикача. Виконання електрогідроштовхача по запропонованому рішенню дозволить: - прискорити процес розгальмовування гальма; - забезпечити екстрене гальмування у разі потреби. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
