Дросельно-регулювальний клапан

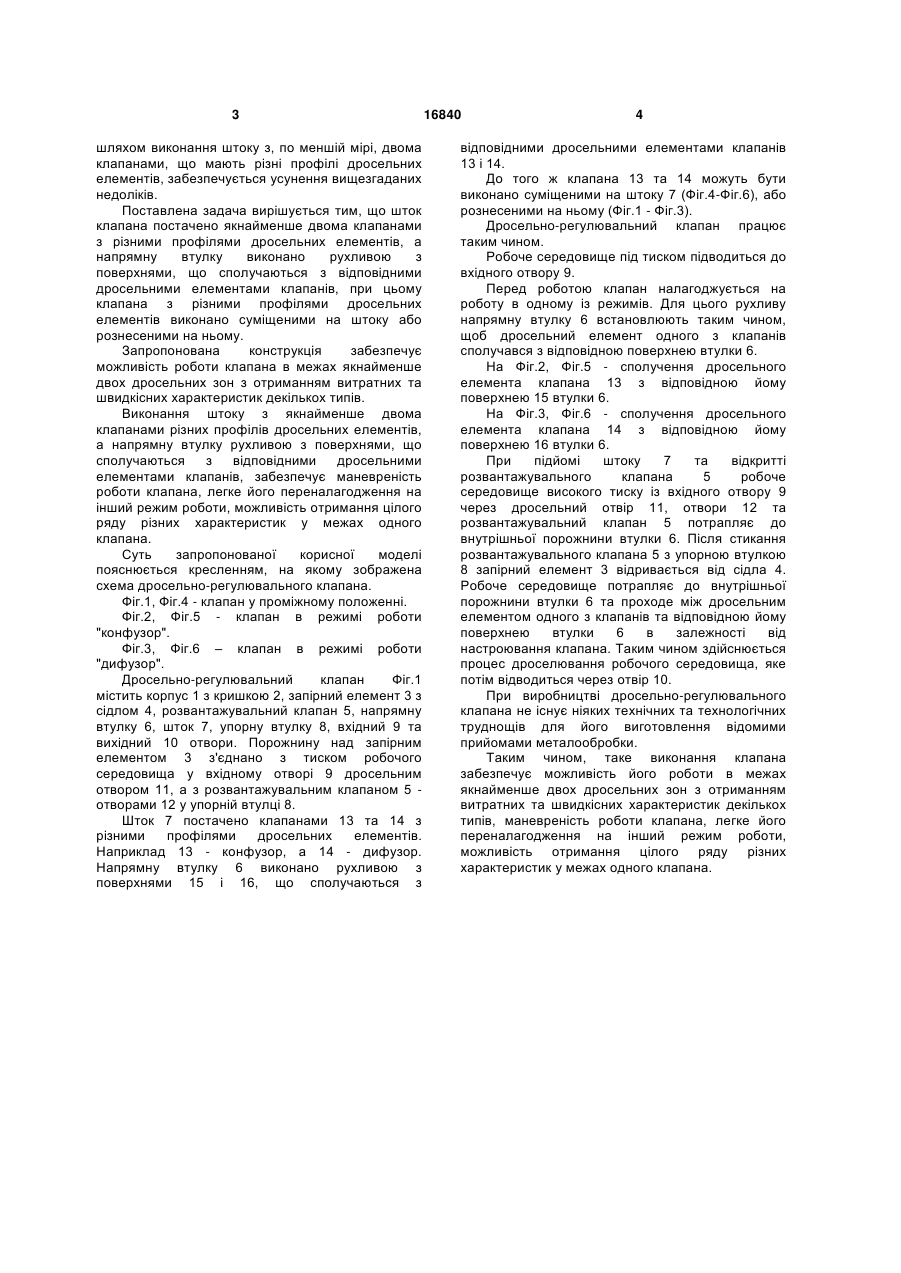

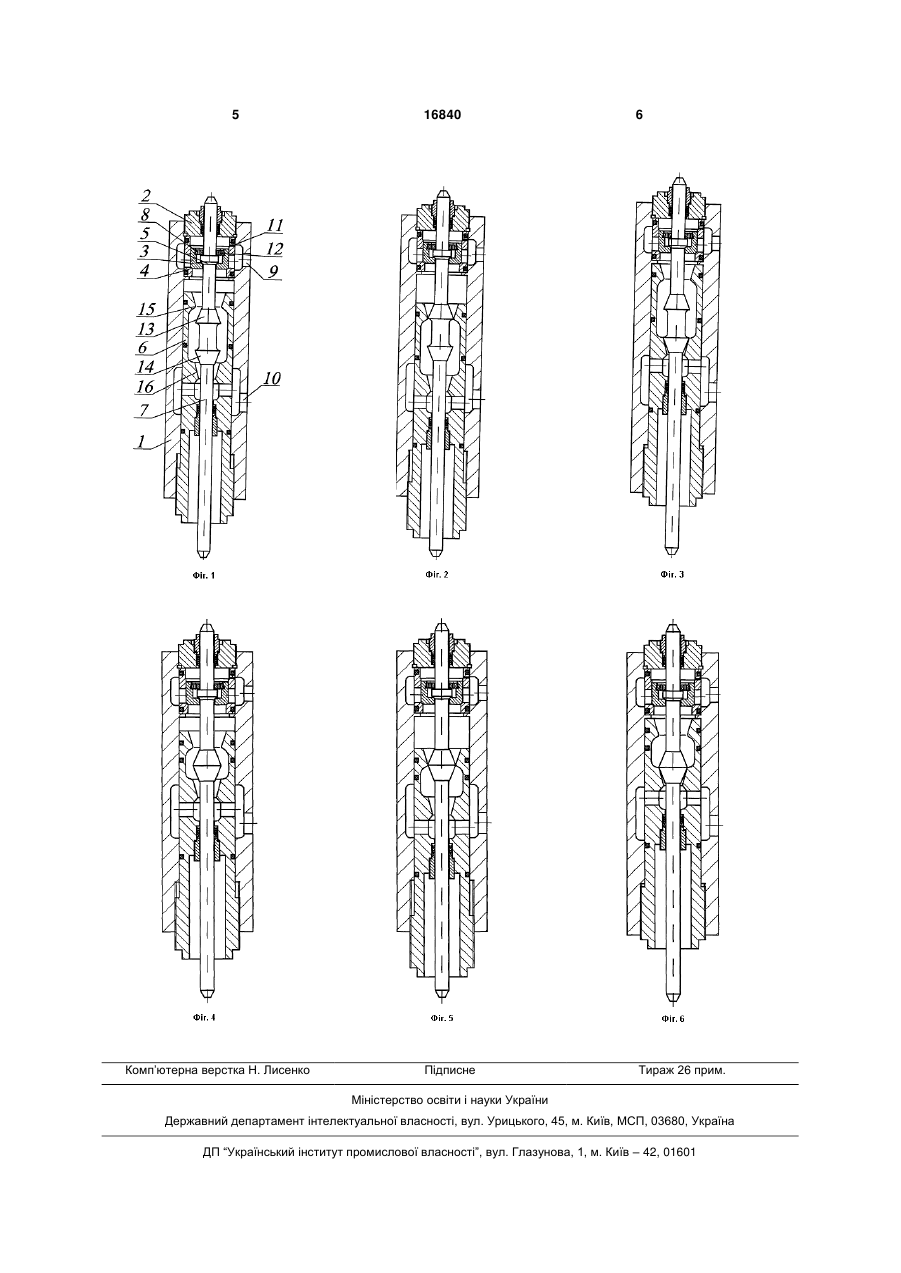

Дросельно-регулювальний клапан, що містить корпус з кришкою, запірний елемент з сідлом, 3 шляхом виконання штоку з, по меншій мірі, двома клапанами, що мають різні профілі дросельних елементів, забезпечується усунення вищезгаданих недоліків. Поставлена задача вирішується тим, що шток клапана постачено якнайменше двома клапанами з різними профілями дросельних елементів, а напрямну втулку виконано рухливою з поверхнями, що сполучаються з відповідними дросельними елементами клапанів, при цьому клапана з різними профілями дросельних елементів виконано суміщеними на штоку або рознесеними на ньому. Запропонована конструкція забезпечує можливість роботи клапана в межах якнайменше двох дросельних зон з отриманням витратних та швидкісних характеристик декількох типів. Виконання штоку з якнайменше двома клапанами різних профілів дросельних елементів, а напрямну втулку рухливою з поверхнями, що сполучаються з відповідними дросельними елементами клапанів, забезпечує маневреність роботи клапана, легке його переналагодження на інший режим роботи, можливість отримання цілого ряду різних характеристик у межах одного клапана. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема дросельно-регулювального клапана. Фіг.1, Фіг.4 - клапан у проміжному положенні. Фіг.2, Фіг.5 - клапан в режимі роботи "конфузор". Фіг.3, Фіг.6 – клапан в режимі роботи "дифузор". Дросельно-регулювальний клапан Фіг.1 містить корпус 1 з кришкою 2, запірний елемент 3 з сідлом 4, розвантажувальний клапан 5, напрямну втулку 6, шток 7, упорну втулку 8, вхідний 9 та вихідний 10 отвори. Порожнину над запірним елементом 3 з'єднано з тиском робочого середовища у вхідному отворі 9 дросельним отвором 11, а з розвантажувальним клапаном 5 отворами 12 у упорній втулці 8. Шток 7 постачено клапанами 13 та 14 з різними профілями дросельних елементів. Наприклад 13 - конфузор, а 14 - дифузор. Напрямну втулку 6 виконано рухливою з поверхнями 15 і 16, що сполучаються з 16840 4 відповідними дросельними елементами клапанів 13 і 14. До того ж клапана 13 та 14 можуть бути виконано суміщеними на штоку 7 (Фіг.4-Фіг.6), або рознесеними на ньому (Фіг.1 - Фіг.3). Дросельно-регулювальний клапан працює таким чином. Робоче середовище під тиском підводиться до вхідного отвору 9. Перед роботою клапан налагоджується на роботу в одному із режимів. Для цього рухливу напрямну втулку 6 встановлюють таким чином, щоб дросельний елемент одного з клапанів сполучався з відповідною поверхнею втулки 6. На Фіг.2, Фіг.5 - сполучення дросельного елемента клапана 13 з відповідною йому поверхнею 15 втулки 6. На Фіг.3, Фіг.6 - сполучення дросельного елемента клапана 14 з відповідною йому поверхнею 16 втулки 6. При підйомі штоку 7 та відкритті розвантажувального клапана 5 робоче середовище високого тиску із вхідного отвору 9 через дросельний отвір 11, отвори 12 та розвантажувальний клапан 5 потрапляє до внутрішньої порожнини втулки 6. Після стикання розвантажувального клапана 5 з упорною втулкою 8 запірний елемент 3 відривається від сідла 4. Робоче середовище потрапляє до внутрішньої порожнини втулки 6 та проходе між дросельним елементом одного з клапанів та відповідною йому поверхнею втулки 6 в залежності від настроювання клапана. Таким чином здійснюється процес дроселювання робочого середовища, яке потім відводиться через отвір 10. При виробництві дросельно-регулювального клапана не існує ніяких технічних та технологічних труднощів для його виготовлення відомими прийомами металообробки. Таким чином, таке виконання клапана забезпечує можливість його роботи в межах якнайменше двох дросельних зон з отриманням витратних та швидкісних характеристик декількох типів, маневреність роботи клапана, легке його переналагодження на інший режим роботи, можливість отримання цілого ряду різних характеристик у межах одного клапана. 5 Комп’ютерна верстка Н. Лисенко 16840 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
