Пристрій для дослідження тертя тіл обертання, що складається з механізму приводу, вузла навантаження, вузла закріплення зразків, вимірювальної системи, який відрізняється тим, що додатково у механізм приводу введено вузол осьового зміщення, який виконано за допомогою введеного додатково крокового двигуна, з'єднаного з гайкою, що переміщується, та вузол закріплення складається з двох бугелів, з'єднаних болтами.

Текст

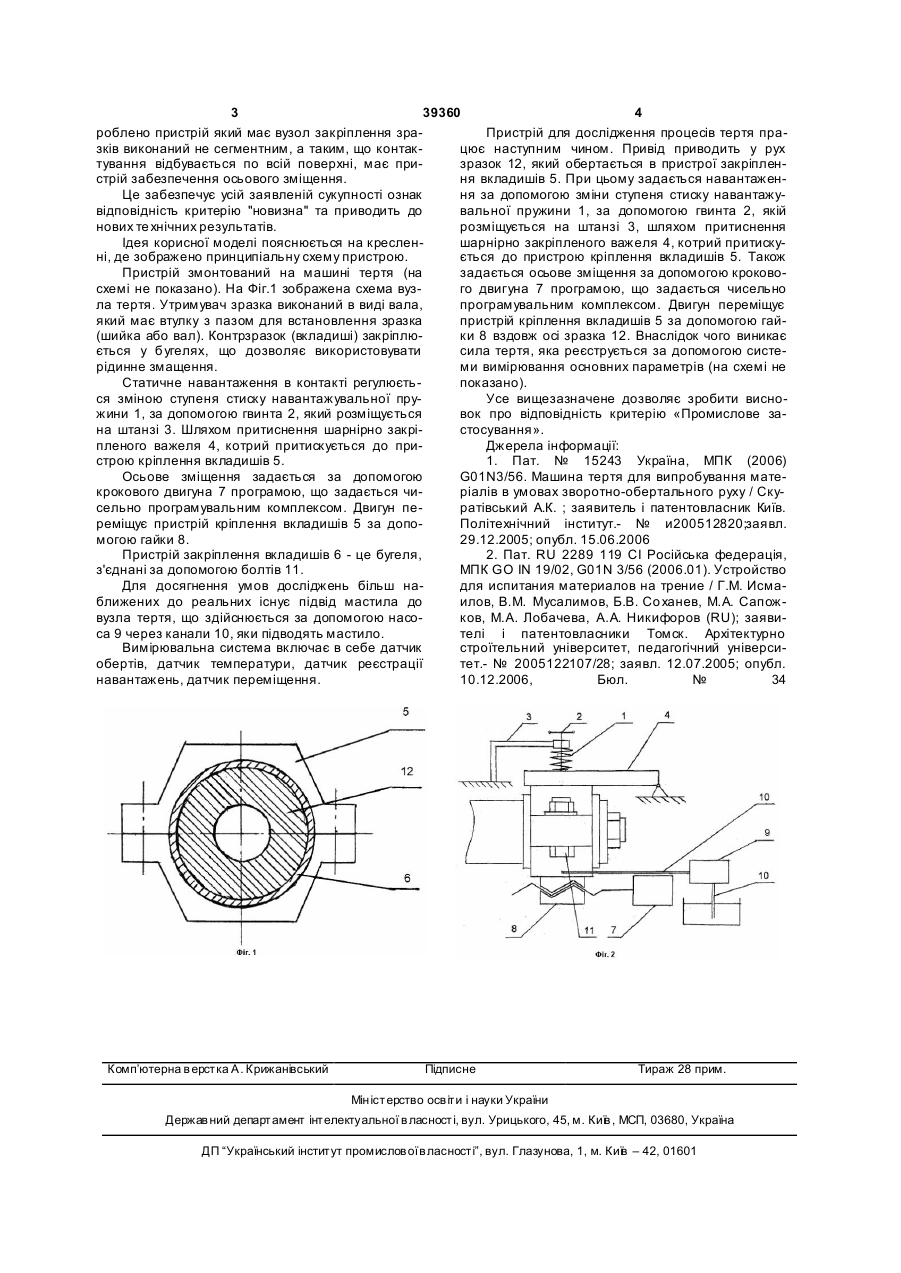

Пристрій для дослідження тертя тіл обертання, що складається з механізму приводу, вузла навантаження, вузла закріплення зразків, вимірювальної системи, який відрізняється тим, що додатково у механізм приводу введено вузол осьового зміщення, який виконано за допомогою введеного додатково крокового двигуна, з'єднаного з гайкою, що переміщується, та вузол закріплення складається з двох бугелів, з'єднаних болтами. (19) (21) u200810718 (22) 28.08.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ІВЩЕНКО ЛЕОНІД ЙОСИПОВИЧ, UA, КУБІЧ ВАДИ М ІВАНОВИЧ, U A, ЦОЦОРІН СЕРГІЙ ЮРІЙОВИЧ, UA (73) ЗАПОРІЗЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 39360 4 роблено пристрій який має вузол закріплення зраПристрій для дослідження процесів тертя празків виконаний не сегментним, а таким, що контакцює наступним чином. Привід приводить у рух тування відбувається по всій поверхні, має призразок 12, який обертається в пристрої закріпленстрій забезпечення осьового зміщення. ня вкладишів 5. При цьому задається навантаженЦе забезпечує усій заявленій сукупності ознак ня за допомогою зміни ступеня стиску навантажувідповідність критерію "новизна" та приводить до вальної пружини 1, за допомогою гвинта 2, якій нових те хнічних результатів. розміщується на штанзі 3, шляхом притиснення Ідея корисної моделі пояснюється на кресленшарнірно закріпленого важеля 4, котрий притискуні, де зображено принципіальну схему пристрою. ється до пристрою кріплення вкладишів 5. Також Пристрій змонтований на машині тертя (на задається осьове зміщення за допомогою кроковосхемі не показано). На Фіг.1 зображена схема вузго двигуна 7 програмою, що задається чисельно ла тертя. Утримувач зразка виконаний в виді вала, програмувальним комплексом. Двигун переміщує який має втулку з пазом для встановлення зразка пристрій кріплення вкладишів 5 за допомогою гай(шийка або вал). Контрзразок (вкладиші) закріплюки 8 вздовж осі зразка 12. Внаслідок чого виникає ється у бугелях, що дозволяє використовувати сила тертя, яка реєструється за допомогою систерідинне змащення. ми вимірювання основних параметрів (на схемі не Статичне навантаження в контакті регулюєтьпоказано). ся зміною ступеня стиску навантажувальної пруУсе вищезазначене дозволяє зробити висножини 1, за допомогою гвинта 2, який розміщується вок про відповідність критерію «Промислове зана штанзі 3. Шляхом притиснення шарнірно закрістосування». пленого важеля 4, котрий притискується до приДжерела інформації: строю кріплення вкладишів 5. 1. Пат. № 15243 Україна, МПК (2006) Осьове зміщення задається за допомогою G01N3/56. Машина тертя для випробування матекрокового двигуна 7 програмою, що задається чиріалів в умовах зворотно-обертального руху / Скусельно програмувальним комплексом. Двигун ператівський А.К. ; заявитель і патентовласник Київ. реміщує пристрій кріплення вкладишів 5 за допоПолітехнічний інститут.- № и200512820;заявл. могою гайки 8. 29.12.2005; опубл. 15.06.2006 Пристрій закріплення вкладишів 6 - це бугеля, 2. Пат. RU 2289 119 СІ Російська федерація, з'єднані за допомогою болтів 11. МПК GO IN 19/02, G01N 3/56 (2006.01). Устройство Для досягнення умов досліджень більш надля испитания материалов на трение / Г.М. Исмаближених до реальних існує підвід мастила до илов, В.М. Мусалимов, Б.В. Со ханев, М.А. Сапожвузла тертя, що здійснюється за допомогою насоков, М.А. Лобачева, А.А. Никифоров (RU); заявиса 9 через канали 10, яки підводять мастило. телі і патентовласники Томск. Архітектурно Вимірювальна система включає в себе датчик строїтельний університет, педагогічний універсиобертів, датчик температури, датчик реєстрації тет.- № 2005122107/28; заявл. 12.07.2005; опубл. навантажень, датчик переміщення. 10.12.2006, Бюл. № 34 Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for study of friction

Автори англійською

Ivschenko Leonid Yosypovych, Kubich Vadym Ivanovych, Tsotsorin Serhii Yuriiovych

Назва патенту російською

Устройство для исследования трения

Автори російською

Ивщенко Леонид Иосифович, Кубич Вадим Иванович, Цоцорин Сергей Юрьевич

МПК / Мітки

МПК: G01N 3/56

Мітки: дослідження, пристрій, тертя

Код посилання
