Пристрій для дослідження тертя

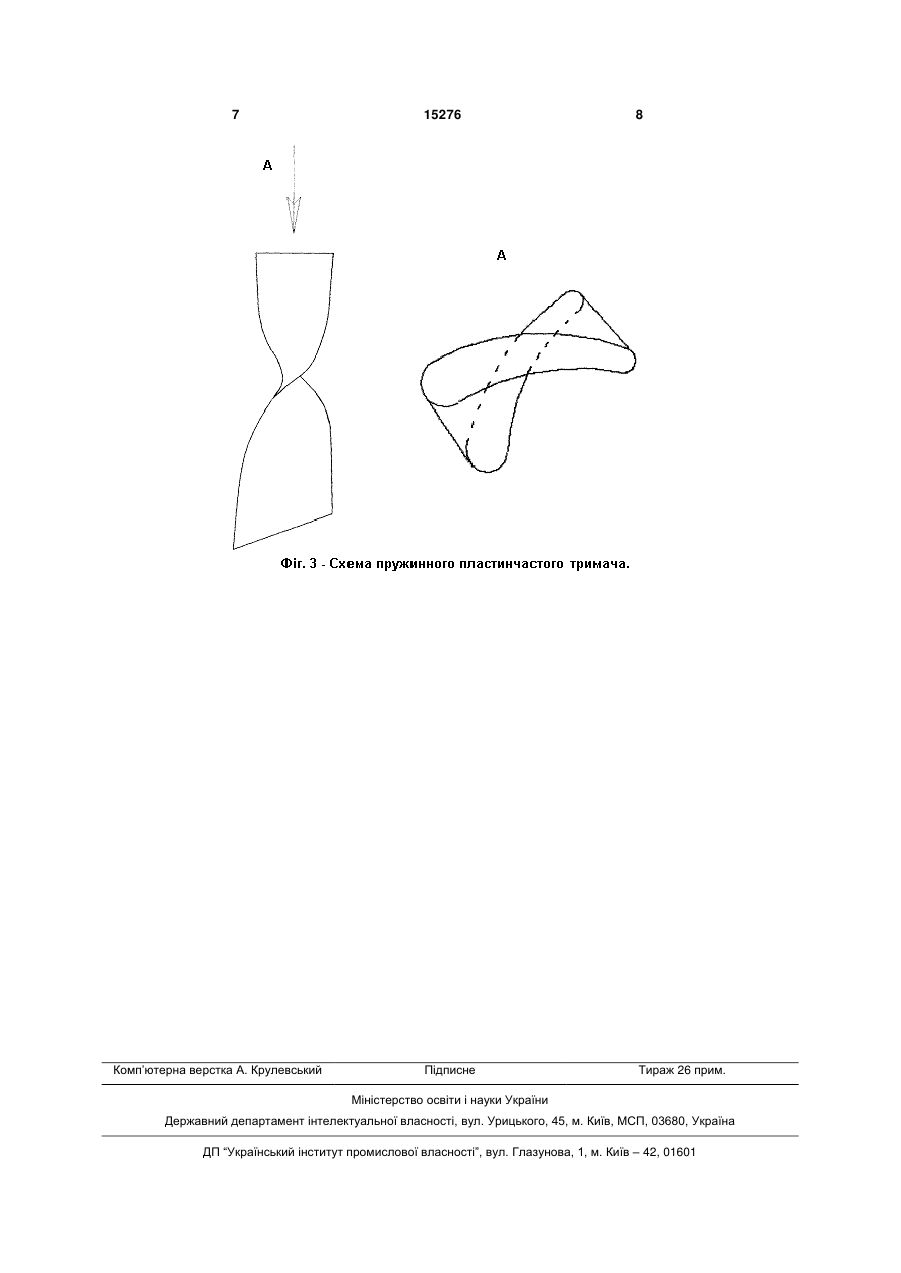

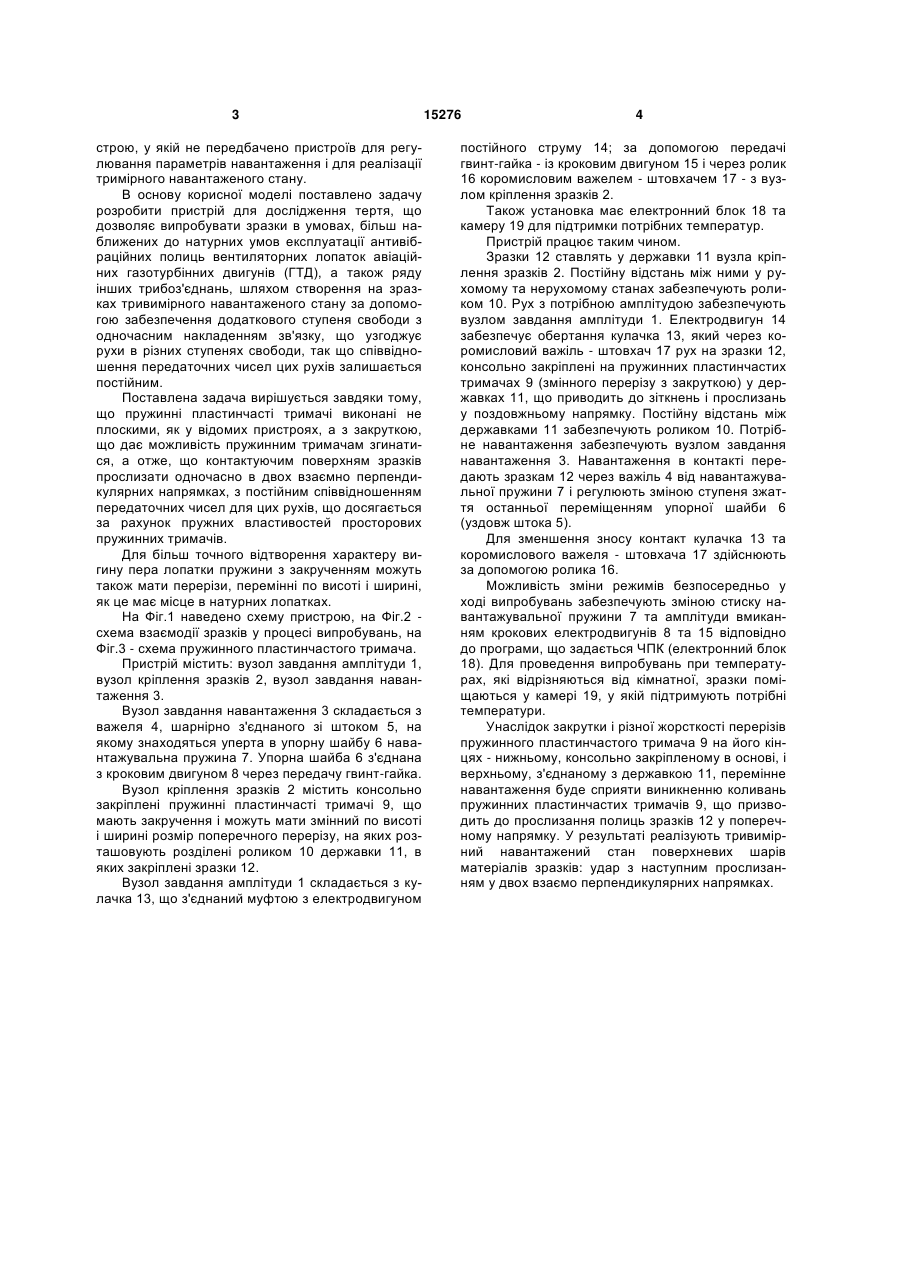

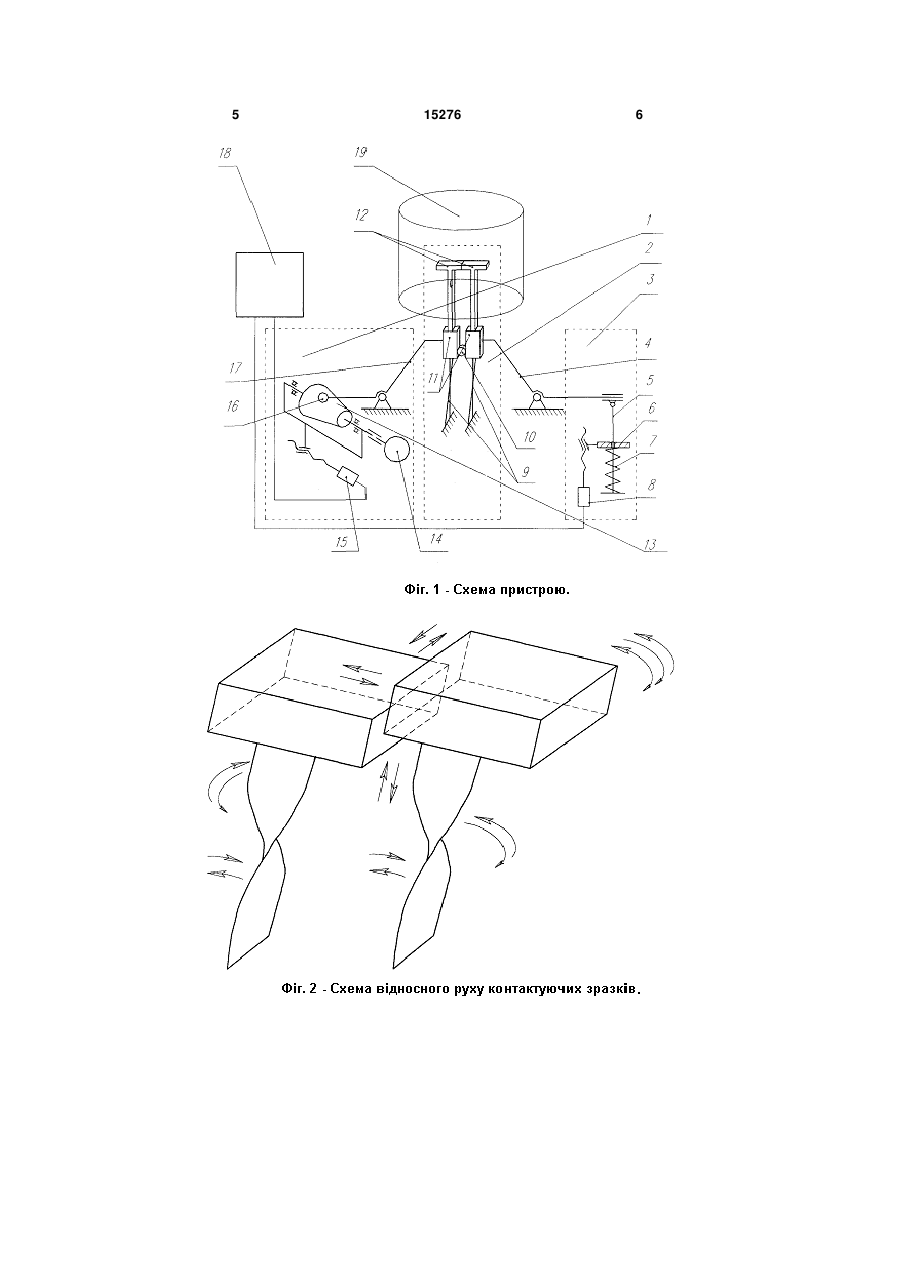

1. Пристрій для дослідження тертя, що містить вузол кріплення зразків з пружинними пластинчастими тримачами, вузол завдання амплітуди прослизання, вузол завдання навантаження, який відрізняється тим, що пружинні тримачі зразків мають закрутку. 2. Пристрій за п. 1, який відрізняється тим, що пружинні пластинчасті тримачі мають перерізи, перемінні як по висоті, так і по ширині. (19) (21) u200600110 (22) 03.01.2006 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Івщенко Леонід Йосипович, Замковой Василь Євгенович, Афонін Вячеслав Олегович, Циганов Володимир Васильович (73) ЗАПОРІЗЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 строю, у якій не передбачено пристроїв для регулювання параметрів навантаження і для реалізації тримірного навантаженого стану. В основу корисної моделі поставлено задачу розробити пристрій для дослідження тертя, що дозволяє випробувати зразки в умовах, більш наближених до натурних умов експлуатації антивібраційних полиць вентиляторних лопаток авіаційних газотурбінних двигунів (ГТД), а також ряду інших трибоз'єднань, шляхом створення на зразках тривимірного навантаженого стану за допомогою забезпечення додаткового ступеня свободи з одночасним накладенням зв'язку, що узгоджує рухи в різних ступенях свободи, так що співвідношення передаточних чисел цих рухів залишається постійним. Поставлена задача вирішується завдяки тому, що пружинні пластинчасті тримачі виконані не плоскими, як у відомих пристроях, а з закруткою, що дає можливість пружинним тримачам згинатися, а отже, що контактуючим поверхням зразків прослизати одночасно в двох взаємно перпендикулярних напрямках, з постійним співвідношенням передаточних чисел для цих рухів, що досягається за рахунок пружних властивостей просторових пружинних тримачів. Для більш точного відтворення характеру вигину пера лопатки пружини з закрученням можуть також мати перерізи, перемінні по висоті і ширині, як це має місце в натурних лопатках. На Фіг.1 наведено схему пристрою, на Фіг.2 схема взаємодії зразків у процесі випробувань, на Фіг.3 - схема пружинного пластинчастого тримача. Пристрій містить: вузол завдання амплітуди 1, вузол кріплення зразків 2, вузол завдання навантаження 3. Вузол завдання навантаження 3 складається з важеля 4, шарнірно з'єднаного зі штоком 5, на якому знаходяться уперта в упорну шайбу 6 навантажувальна пружина 7. Упорна шайба 6 з'єднана з кроковим двигуном 8 через передачу гвинт-гайка. Вузол кріплення зразків 2 містить консольно закріплені пружинні пластинчасті тримачі 9, що мають закручення і можуть мати змінний по висоті і ширині розмір поперечного перерізу, на яких розташовують розділені роликом 10 державки 11, в яких закріплені зразки 12. Вузол завдання амплітуди 1 складається з кулачка 13, що з'єднаний муфтою з електродвигуном 15276 4 постійного струму 14; за допомогою передачі гвинт-гайка - із кроковим двигуном 15 і через ролик 16 коромисловим важелем - штовхачем 17 - з вузлом кріплення зразків 2. Також установка має електронний блок 18 та камеру 19 для підтримки потрібних температур. Пристрій працює таким чином. Зразки 12 ставлять у державки 11 вузла кріплення зразків 2. Постійну відстань між ними у рухомому та нерухомому станах забезпечують роликом 10. Рух з потрібною амплітудою забезпечують вузлом завдання амплітуди 1. Електродвигун 14 забезпечує обертання кулачка 13, який через коромисловий важіль - штовхач 17 рух на зразки 12, консольно закріплені на пружинних пластинчастих тримачах 9 (змінного перерізу з закруткою) у державках 11, що приводить до зіткнень і прослизань у поздовжньому напрямку. Постійну відстань між державками 11 забезпечують роликом 10. Потрібне навантаження забезпечують вузлом завдання навантаження 3. Навантаження в контакті передають зразкам 12 через важіль 4 від навантажувальної пружини 7 і регулюють зміною ступеня зжаття останньої переміщенням упорної шайби 6 (уздовж штока 5). Для зменшення зносу контакт кулачка 13 та коромислового важеля - штовхача 17 здійснюють за допомогою ролика 16. Можливість зміни режимів безпосередньо у ході випробувань забезпечують зміною стиску навантажувальної пружини 7 та амплітуди вмиканням крокових електродвигунів 8 та 15 відповідно до програми, що задається ЧПК (електронний блок 18). Для проведення випробувань при температурах, які відрізняються від кімнатної, зразки поміщаються у камері 19, у якій підтримують потрібні температури. Унаслідок закрутки і різної жорсткості перерізів пружинного пластинчастого тримача 9 на його кінцях - нижньому, консольно закріпленому в основі, і верхньому, з'єднаному з державкою 11, перемінне навантаження буде сприяти виникненню коливань пружинних пластинчастих тримачів 9, що призводить до прослизання полиць зразків 12 у поперечному напрямку. У результаті реалізують тривимірний навантажений стан поверхневих шарів матеріалів зразків: удар з наступним прослизанням у двох взаємо перпендикулярних напрямках. 5 15276 6 7 Комп’ютерна верстка А. Крулевський 15276 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
